20–76mm Testa girevole a 360° | Bitta girevole in acciaio fuso per ormeggio e rimorchio navale

Passacavo testa girevole da 20-76 mm | Passacavo rotante in acciaio fuso per l'ormeggio e il traino di navi

Panoramica del prodotto

Il passacavo con testa girevole da 20-76 mm è un gruppo guidafune montato sul ponte per l'ormeggio e il traino di navi in ​​cui la direzione del cavo metallico può cambiare durante il funzionamento. Una disposizione rotante della testa e della puleggia aiuta il percorso della fune ad allinearsi con l'angolo di attacco effettivo, riducendo il contatto laterale evitabile sulla puleggia e supportando un reindirizzamento più fluido verso o lontano dalle attrezzature di traino e di ormeggio.

Questo prodotto è comunemente commercializzato come passacavo con testa girevole a 360 gradi. Tuttavia, i dati tecnici forniti indicano un movimento della puleggia di 90 gradi e un campo di rotazione della testa di ±90 gradi. Pertanto la rotazione continua di 360 gradi non è indicata come confermata in questa pagina e deve essere verificata rispetto al disegno generale approvato. La gamma dimensionale copre diametri di fune da 20 a 76 mm; per ciascun progetto devono essere confermati la definizione del carico, i valori di resistenza alla rottura specifici del modello, la connessione di base, il rinforzo dell'impalcato e l'ambito di ispezione.

Specifiche rapide

• Diametro fune metallica applicabile: 20-76 mm → nove dimensioni elencate supportano la selezione preliminare del modello e il confronto dei disegni.
• Intervallo di carico di rottura dichiarato: 32-200 MT → solo terminologia di origine; non viene presentato come SWL, MBL, carico di prova o carico ammissibile senza la tabella di carico specifica del modello.
• Dati di rotazione: puleggia 90° + testa girevole ±90° → supporta la modifica degli angoli di attacco della fune; resta da confermare la rotazione continua della testa a 360°.
• Dimensioni principali: A, B, H e Φ → utilizzate per il controllo dello spazio sul ponte e il coordinamento del disegno GA; la definizione esatta di Φ richiede il disegno di progetto.
• Costruzione: testa rotante, puleggia, albero/perno, staffa di supporto e base di montaggio → è necessario specificare la disposizione dei cuscinetti o delle boccole e gli arresti di rotazione.
• Opzioni materiali: acciaio C-Mn/acciaio fuso, con l'acciaio inossidabile discusso come opzione di progetto → i gradi esatti e la costruzione dei componenti devono essere confermati prima del preventivo.
• Trattamento superficiale: sabbiatura Sa 2.5 + uno strato di shop primer epossidico come sistema di riferimento → il rivestimento finale segue le specifiche di verniciatura dell'imbarcazione o del progetto.
• Focus dell'installazione: percorso del carico montato sul ponte → connessione di base, spazio circostante, struttura di supporto e dettagli di saldature o bulloni richiedono la conferma del cantiere navale o dell'ufficio di progettazione.

Principali parametri tecnici

Dimensioni principali della pagina web dai dati forniti. Le dimensioni sono in mm. A, B, H e Φ devono essere letti insieme al disegno del prodotto approvato.

Guida alla selezione e alla richiesta

Passaggio 1: confermare il tipo di fune e il diametro nominale. La tavola fornita è identificata dal diametro della fune; l'idoneità per fune sintetica o catena di ancoraggio deve essere confermata separatamente.

Passo 2: Confermare la base del carico e fornire il carico di rottura minimo della fune, il carico operativo previsto, il fattore di sicurezza e il servizio di traino o ormeggio. Richiedi la tabella di carico specifica del modello perché la gamma indicata di 32-200 MT non è mappata sulle singole dimensioni della fune.

Passaggio 3: confermare la busta del cavo della fune richiesta. Indicare gli angoli di inclinazione orizzontale e verticale e verificare se il progetto richiede un movimento della testa di ±90°, un movimento della puleggia di 90° o una vera rotazione continua di 360°.

Passaggio 4: verificare l'interfaccia di installazione: posizione del ponte, ingombro della base, disposizione saldata o imbullonata, rinforzo del ponte, spazio circostante e relazione con il verricello, il gancio di traino o altre attrezzature per la movimentazione delle funi.

Passo 5: Confermare la tipologia del materiale, i requisiti della scanalatura della puleggia, il tipo di cuscinetto o boccola, la tenuta, i punti di lubrificazione, il sistema di rivestimento, i requisiti di bassa temperatura e qualsiasi opzione in acciaio inossidabile o acciaio speciale.

Passo 6: Fornire quantità, tipo di nave, requisiti della società di classificazione, ambito di ispezione e certificato, disegno GA o di installazione, destinazione e data di consegna richiesta.

Struttura

Testa rotante | Puleggia scanalata | Assemblaggio albero/perno | Staffa di supporto | Disposizione dei cuscinetti o delle boccole da confermare | Base per montaggio su ponte | Arresto della rotazione e disposizione del bloccaggio da confermare

Vantaggi di rotazione, guida della fune e installazione

• La testa rotante può seguire i cambiamenti nella direzione del cavo della fune, il che aiuta a ridurre il carico laterale causato dalla forzatura della fune attraverso un allineamento fisso della puleggia.
• Una scanalatura della puleggia correttamente abbinata e una superficie liscia di contatto con la fune possono ridurre lo sfregamento locale e il contatto irregolare; il profilo della scanalatura deve essere confermato per la struttura e il diametro specificati della fune metallica.
• I movimenti di rotazione e puleggia devono rimanere liberi per tutto il campo operativo approvato. Gli arresti della rotazione, la struttura adiacente e lo spazio libero sulla fune devono essere controllati sul disegno della disposizione della nave.
• L'albero della puleggia, il cuscinetto o la boccola, le guarnizioni e i punti di lubrificazione sono componenti critici per la manutenzione. La loro esatta progettazione e gli intervalli di manutenzione devono essere confermati dal disegno e dal manuale approvati dal fornitore.
• I carichi del passacavo vengono trasferiti attraverso la base di montaggio nella struttura del ponte di supporto. Il rinforzo del ponte e i dettagli delle saldature o dei bulloni devono essere verificati dal cantiere navale o dall'ufficio di progettazione della nave.
• La tracciabilità dei materiali, l'ispezione della fusione o della fabbricazione, l'ispezione dimensionale, gli NDT, la verifica del carico e l'assistenza in classe possono essere organizzati in base all'ambito del progetto concordato e alla procedura di approvazione.

Attributi personalizzati

• Tipo di prodotto: passacavo con testa girevole → guida fune multidirezionale per l'ormeggio e il traino di navi.
• Intervallo di dimensioni della fune: 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 mm → selezionare in base alla tabella delle dimensioni della fune metallica fornita e al disegno approvato.
• Disposizione di rotazione: puleggia 90° + testa girevole ±90° secondo i dati forniti → la rotazione continua di 360° deve essere confermata.
• Termine di carico: resistenza alla rottura 32-200 MT come fornito → prima della selezione tecnica sono richiesti la definizione esatta, il fattore di sicurezza e i valori dimensione per dimensione.
• Materiale: acciaio C-Mn/acciaio fuso → qualità esatta, ambito della fusione ed eventuali componenti fabbricati devono essere confermati.
• Trattamento superficiale: sabbiatura Sa 2.5 + shop primer epossidico come riferimento → rivestimento finale, DFT, colore e sistema di ritocco seguono le specifiche del progetto.
• Installazione: Montaggio sul ponte → il collegamento della base e la struttura di supporto devono corrispondere alla disposizione dell'imbarcazione e al percorso di carico approvato.
• Requisiti del certificato: disponibile in base allo scopo dell'ordine → il certificato del produttore, il certificato del materiale, il certificato di classe, il rapporto NDT e l'ispezione dei testimoni devono essere concordati prima del preventivo.

Come funziona

La fune metallica si avvicina al passacavo → La testa girevole gira verso il cavo che cambia → La puleggia ruota mentre la fune si muove → La scanalatura guida la fune limitando il contatto laterale → I carichi di reazione passano attraverso l'albero, la staffa e la base di montaggio nella struttura rinforzata del ponte

Applicazioni

Rimorchiatori | Barche da lavoro | Navi ingegneristiche | Stazioni di rimorchio navi | Stazioni di ormeggio con variazione dell'angolo di attacco delle cime | Progetti di nuova costruzione e sostituzione

Certificazioni e vantaggi

I certificati possono essere organizzati in base ai requisiti del progetto, all'ambito di ispezione, alla tracciabilità dei materiali e alla procedura di approvazione della società di classificazione.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova dei produttori.

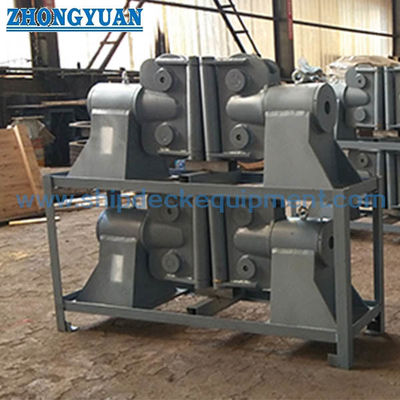

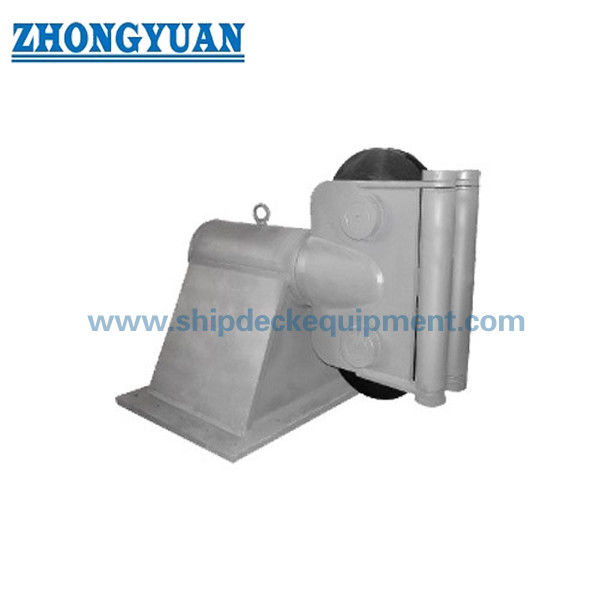

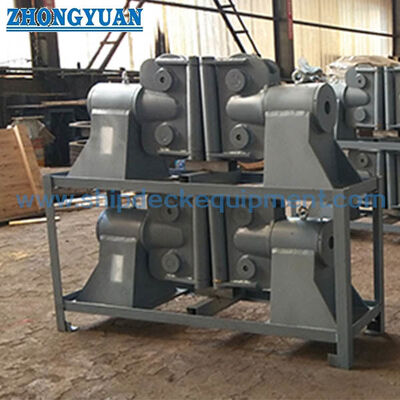

Disegni e foto

Domande frequenti

Q1: Questo passacavo fornisce una rotazione girevole continua di 360 gradi?

R1: Non confermato dai dati forniti. Il prodotto è commercializzato come passacavo con testa girevole a 360 gradi, mentre il movimento dichiarato è di 90° con puleggia e testa girevole di ±90°. La rotazione continua effettiva, gli arresti e l'area operativa devono essere confermati sul disegno GA approvato.

D2: È possibile utilizzare l'intervallo di resistenza alla rottura da 32 a 200 MT come SWL del passacavo?

R2: No. Il termine fornito è resistenza alla rottura e non viene fornita alcuna mappatura dimensione per dimensione o fattore di sicurezza. Non deve essere convertito in SWL, MBL della fune, carico di prova o carico ammissibile senza il calcolo del produttore, la tabella di carico e la base dell'approvazione del progetto.

Q3: Quali informazioni di manutenzione sono necessarie per un passacavo con testa girevole?

A3: Confermare le condizioni della scanalatura della puleggia, la rotazione libera, l'usura dell'albero e del perno, il tipo di cuscinetto o boccola, le condizioni della guarnizione, i punti di lubrificazione, le specifiche del grasso, gli arresti di rotazione, le saldature o i bulloni della base e gli intervalli di ispezione. Questi dettagli dovrebbero essere inclusi nel manuale approvato o nella scheda tecnica del progetto.

Ordinare

MOQ: 1 unità | Consegna: 30–60 giorni | Personalizzazione disponibile

Domande frequenti

Q1: Perché utilizzare il passacavo girevole?
R: Per adattarsi al cambiamento della direzione della fune e ridurre il carico laterale.

Q2: Come selezionare la dimensione?
R: In base al diametro della fune e alla resistenza alla rottura.

Q3: Può ruotare completamente?
R: La testa girevole consente una rotazione di ±90° a seconda del design.
