Tipo passacavi universali di CB/T 3062 dei rulli della metropolitana di C cinque con la nave superiore del rullo che rimorchia attrezzatura
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan |
| Certificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numero di modello: | Standard e su misura |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | As per quotation |
| Imballaggi particolari: | Pallet o su misura |
| Tempi di consegna: | Secondo l'offerta |
| Termini di pagamento: | TT, L/C, ecc. |
| Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
|
Informazioni dettagliate |
|||
| Type di modello: | Tipo C | Materiali: | Acciaio di C-mn, acciaio dolce, acciaio inossidabile |
|---|---|---|---|
| Norma: | CB/T*3062-2011 | Rullo no.: | 5 rulli |
| Diametri d'acciaio del cavo: | 14~44mm, 19.5-68mm | Diametri di nylon della corda: | 36~100mm |
| Peso: | 139~2877kg | trattamento di superficie: | sabbiatura a S2.5 + uno strato dell'iniettore a resina epossidica del negozio, trattamento di superf |
| Certificati di classificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA. | ||
Descrizione di prodotto

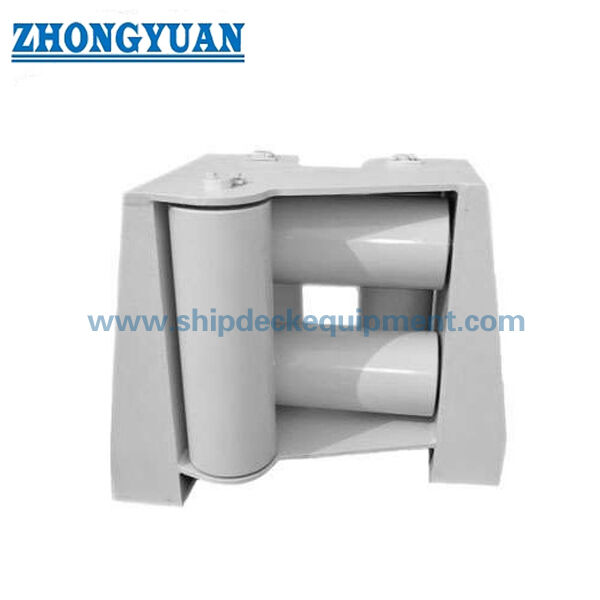

Tipo passacavi universali di CB/T 3062 dei rulli della metropolitana di C cinque con la nave superiore del rullo che rimorchia attrezzatura
Descrizione
Consiste 3 rulli verticali & 2 orizzontali, corde di guida dalle 4 direzioni. Individua sullo shipside della piattaforma di bordo libero. Riduce l'abrasione dell'attracco delle corde tramite i rulli riparati intorno al passacavo. È applicabile alle corde di nylon ed ai cavi metallici d'acciaio. È usato sulle navi, sulle navi della marina militare e su offshore commerciali.
Caratteristiche tecniche principali:
- Type di modello: Tipo C
- Materiali: Acciaio di C-mn, acciaio dolce, acciaio inossidabile
- Norma: CB/T*3062-2011
- Rullo no: 5 rulli
- Diametri d'acciaio del cavo: 14~44mm, 19.5-68mm
- Diametri di nylon della corda: 36~100mm
- Peso: 139~2877kg
- Trattamento di superficie: sabbiatura a S2.5 + uno strato dell'iniettore a resina epossidica del negozio, trattamento di superficie lucidato, galvanizzato, su misura disponibile.
- Certificati di classificazione: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA.
Parametro tecnico principale:
| Filo di acciaio Diametro. |
Cavo di nylon Diametro. |
E | F | D | d | L | Ll | L2 | L3 | B | B1 | B2 | H | H1 | Peso (chilogrammo) |
| 19,5 | 36 | 200 | 150 | 100 | 40-0.5 | 644 | 416 | 300 | 544 | 324 | 194 | 108 | 508 | 250 | 182 |
| 22,5 | 40 | 200 | 150 | 120 | 50-0.5 | 728 | 456 | 320 | 608 | 384 | 232 | 128 | 552 | 270 | 282 |
| 26 | 45 | 200 | 180 | 130 | 55-0.5 | 776 | 480 | 330 | 646 | 415 | 250 | 138 | 606 | 310 | 360 |
| 32 | 70 | 220 | 180 | 150 | 65-0.5 | 880 | 540 | 370 | 730 | 475 | 288 | 158 | 670 | 330 | 532 |
| 34,5 | 80 | 240 | 200 | 160 | 70-0.5 | 940 | 580 | 400 | 780 | 507 | 308 | 168 | 710 | 360 | 675 |
| 37,5 | 85 | 240 | 200 | 180 | 80-0.5 | 1030 | 620 | 420 | 850 | 571 | 345 | 190 | 7780 | 380 | 895 |
| 43 | 95 | 260 | 210 | 200 | 90-0.5 | 1136 | 686 | 460 | 936 | 632 | 385 | 210 | 820 | 410 | 1169 |
| 52 | 100 | 260 | 220 | 230 | 100-0.5 | 1256 | 746 | 490 | 1026 | 723 | 445 | 240 | 910 | 450 | 1636 |
| 60,5 | - | 300 | 240 | 260 | 120-0.5 | 1430 | 850 | 560 | 1170 | 815 | 500 | 270 | 1000 | 500 | 2384 |
| 68 | - | 320 | 250 | 320 | 150-0.5 | 1690 | 990 | 640 | 1370 | 997 | 620 | 330 | 1130 | 570 | 4021 |
Disegno del tipo passacavi universali di CB/T 3062 dei rulli della metropolitana di C cinque con la nave superiore del rullo che rimorchia attrezzatura
