Quattro rulli per navi da ingegneria. CB 3015 Tipo A per le linee di traino e ormeggio.

Quattro rulli per navi da ingegneria. CB 3015 Tipo A per le linee di traino e ormeggio.

Visualizzazione del prodotto

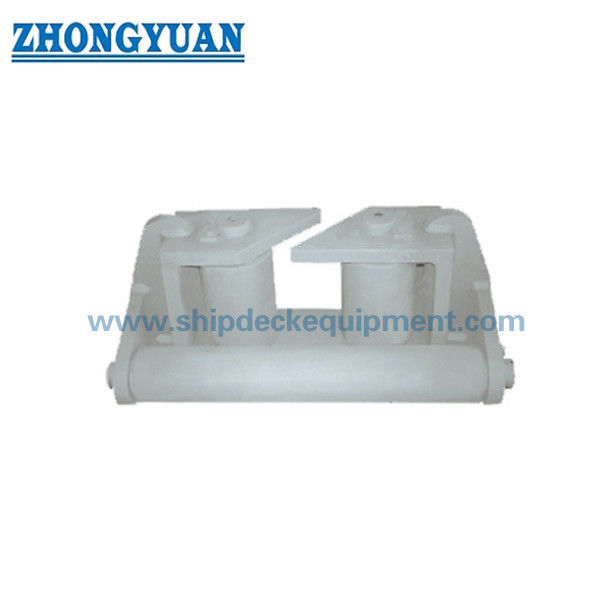

Il fairlead CB 3015 di tipo A per navi da ingegneria è un gruppo di guida a rulli utilizzato per controllare il percorso di una corda di filo d'acciaio o di un'altra linea specificata dal progetto in una posizione di guida della corda per navi da ingegneria.La sua disposizione a quattro rulli utilizza due rulli verticali e due rulli orizzontali per formare un'apertura guidata, che aiuta la linea a cambiare direzione riducendo il contatto scorrevole con i bordi di acciaio fissi.

L'intervallo di dimensioni è basato sul diametro verticale del rullo D da 100 a 300 mm, con diametri di riferimento del filo d'acciaio da 19,5 a 56 mm.La selezione deve essere coordinata con il sistema di traino o di ormeggio della nave, costruzione della linea, angolo di conduzione, carico progettuale, fondazione di montaggio, materiale del rullo, disposizione dell'albero, metodo di lubrificazione, sistema di rivestimento e campo di applicazione dell'ispezione.Il numero standard ufficiale è CB 3015-1983., comunemente indicato anche nei documenti legacy come CB* 3015-83.

Specificità rapide

• Tipo di prodotto: Nave da ingegneria a quattro rulli → guida le linee di traino o di ormeggio attraverso un'apertura a rulli controllata; non si tratta di verricello o di apparecchio di sollevamento.
• Norma e tipo: CB 3015-1983 Tipo A → riferimento per l'arrangiamento di tipo A, designazione delle dimensioni e dimensioni principali.
• Disposizione dei rulli: due rulli verticali + due rulli orizzontali → supporta la guida della linea sia in direzione orizzontale che verticale.
• Diametro del rullo verticale D: 100 / 150 / 200 / 250 / 300 mm → designazione del modello primario per la conferma del preventivo e del disegno.
• Diametro orizzontale del rullo D1: da 85 a 250 mm → in coordinamento con la struttura del tipo A e la geometria del contatto della corda.
• Diametro applicabile della corda di filo d'acciaio: da 19,5 a 56 mm, riferimento → idoneità finale dipende dalla costruzione della corda, dall'angolo di conduzione e dalla base di carico del progetto.
• Involucro principale: L 5401460 mm, B 340900 mm, H 240620 mm → utilizzato per la disposizione del ponte o del baluardo e per il controllo degli spazi di installazione.
• Materiale e finitura: acciaio C-Mn, acciaio tenero, acciaio inossidabile, spruzzatura e inchiostro epoxi, lucidatura, galvanizzazione,o rivestimento di progetto → prima della produzione è necessario confermare l'esatto materiale e la finitura dei componenti.

Principali parametri tecnici

Dimensioni di selezione principale e di involucro di tipo A. Le dimensioni sono espresse in mm, a meno che non sia specificato diversamente.

Guida alla selezione e alla ricerca

Passo 1: confermare il tipo A della CB 3015-1983 e selezionare il modello D100, D150, D200, D250 o D300 in base al disegno del recipiente e all'apertura del rullo richiesta.

Passo 2: confermare il diametro della corda di filo d'acciaio, la costruzione della corda, il requisito minimo di piegatura, la direzione della linea di lavoro e gli angoli di conduzione previsti.Il diametro della corda di riferimento non deve essere considerato come il prodotto SWL o MBL.

Fase 3: confermare la posizione dell'installazione, lo spazio disponibile, la disposizione del foro di montaggio, la fondazione o il rinforzo locale e se il fairlead è destinato a un progetto di nuova costruzione o di sostituzione.

Fase 4: confermare la suddivisione del materiale componente per telaio, rulli, albero, arbusti o cuscinetti, nonché i requisiti di lubrificazione e manutenzione.

Fase 5: confermare il trattamento superficiale, il rivestimento finale, la tracciabilità del materiale, il coinvolgimento della società di classe, la testimonianza dell'ispezione e la portata del certificato prima della quotazione.

Fase 6: indicare la quantità, il tipo di recipiente, l'applicazione, il disegno o le foto, la destinazione di consegna, il tempo di consegna richiesto e qualsiasi requisito di intercambiabilità della sostituzione.

Struttura

Due rulli verticali. Due rulli orizzontali. Albero a rulli.

Guida dei rulli, installazione e vantaggi qualitativi

• La disposizione a quattro lati dei rulli può guidare una linea in cui si verificano cambiamenti di direzione sia orizzontali che verticali, riducendo lo scivolamento diretto contro un'apertura di acciaio fisso.
• Le cinque dimensioni standard D forniscono un punto di partenza chiaro per la corrispondenza del diametro della corda e del layout del recipiente; la selezione finale dovrebbe comunque essere verificata in base alle condizioni di costruzione della corda e del carico del progetto.
• L'allineamento del rullo, la concentricità dell'albero, la distanza assiale e la rotazione libera devono essere controllati durante il montaggio in modo che la linea entri in contatto con le superfici del rullo previste.
• Le superfici di contatto delle corde devono essere lisce e prive di bordi taglienti che possano danneggiare la corda in acciaio, la corda sintetica o i rivestimenti protettivi della corda.
• Il telaio e l'interfaccia di montaggio trasferiscono la reazione della linea nella struttura di supporto della nave; progettazione delle fondamenta, fissaggio,Il progetto della nave o l'organizzazione del cantiere rimangono di competenza del costruttore..
• Le parti di usura, i cespugli o i cuscinetti, i punti di lubrificazione e i dettagli di ritenzione dell'albero possono essere confermati in base al disegno del progetto e alla filosofia di manutenzione.
• I certificati di materiale, l'ispezione dimensionale, i controlli di rotazione, l'ispezione del rivestimento e la testimonianza in classe possono essere organizzati in base all'ambito di ordine concordato.

Attributi personalizzati

• Standard: CB 3015-1983 / legacy CB* 3015-83 → utilizzare quando la specifica del recipiente o il disegno di sostituzione richiede questa disposizione di fairlead.
• Tipo: configurazione a quattro rulli di tipo A → due rulli verticali e due rulli orizzontali formano l'apertura della linea guidata.
• Dimensione del modello: D100 / D150 / D200 / D250 / D300 → la designazione del modello segue il diametro verticale del rullo.
• Corda di filo applicabile: Φ19.5 / 26 / 37.5 / 48.5 / 56 mm, riferimento → verificare i requisiti di costruzione della corda e di piegatura del progetto prima dell'ordine.
• Materiale: acciaio C-Mn / acciaio tenero / acciaio inossidabile → deve essere confermato il materiale esatto per telaio, rulli, alberi e cespugli.
• Trattamento superficiale: Sa 2.5 blasting + epoxy shop primer, verniciato, lucido, galvanizzato o personalizzato → deve essere verificata la compatibilità con parti mobili e rivestimento finale del recipiente.
• Installazione: interfaccia tra foro e montaggio secondo la tabella delle dimensioni standard → fondazione, elementi di fissaggio, rinforzo del ponte o del baluardo e direzione della linea richiedono la conferma del progetto.
• Requisito di certificato: disponibile in base ai requisiti del progetto → certificato del produttore, certificato di materiale, certificato di classe o ambito di ispezione dei testimoni deve essere concordato prima del preventivo.

Come funziona

Towing or mooring line approaches the fairlead → Line contacts the required vertical and/or horizontal roller → Rollers rotate as the line changes direction → Contact reaction passes through shafts and frame → Load is transferred into the vessel mounting foundation

Applicazioni

Dredger. Navi gru. Navi che spingono le pile. Barche di ingegneria. Barche da lavoro per la costruzione. Posizioni di guida della linea di traino. Posizioni di guida della linea di ormeggio. Progetti di nuova costruzione e sostituzione.

Certificazioni e vantaggi

I certificati e l'ispezione possono essere organizzati in base ai requisiti del progetto, alla tracciabilità dei materiali, all'ambito di prova concordato e alla procedura di approvazione della società di classificazione.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore.

Disegno e foto

Domande frequenti

Q1:Come si seleziona la corretta taglia CB 3015 Tipo A?

A1:Iniziare con il disegno del recipiente, diametro del rullo D, diametro applicabile della corda, apertura libera richiesta, direzione della linea e spazio di installazione disponibile.carico di progettazione del progetto, e il piano di fondazione prima dell'approvazione finale.

Q2:Il diametro applicabile del filo di ferro rappresenta la SWL o la MBL di Fairlead?

A2:No. La tabella fornisce un diametro di riferimento della corda e le dimensioni principali.Questi valori devono essere stabiliti sulla base della progettazione del progetto, calcolo strutturale, fondazione del recipiente e requisiti di omologazione.

Q3:Cosa deve essere confermato prima della fabbricazione e della certificazione?

A3:Confermare la norma e il tipo, il modello D, i dati relativi alla corda, i materiali del telaio e del rullo, i dettagli dell'albero e del busto o del cuscinetto, la lubrificazione, il trattamento superficiale, il fondamento di montaggio, la quantità, l'ambito di applicazione del certificato,esigenza della società di classe, destinazione e orario di consegna.

Parametro tecnico principale:
