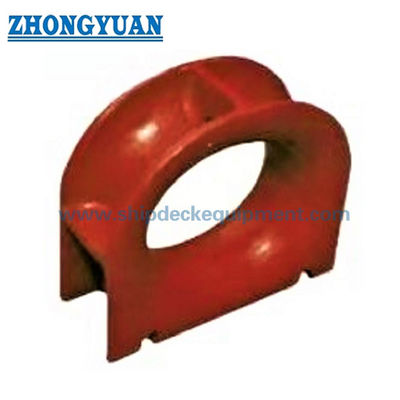

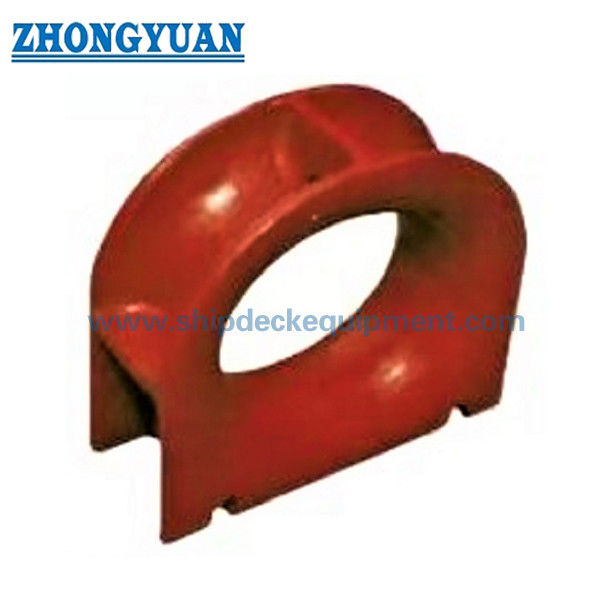

Il tipo di iso 13713 una piattaforma dell'acciaio fondente ha montato l'attracco della nave del cuneo che rimorchia l'attrezzatura
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan |
| Certificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numero di modello: | Standard e su misura |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | As per quotation |
| Imballaggi particolari: | Pallet o su misura |
| Tempi di consegna: | Secondo l'offerta |
| Termini di pagamento: | TT, L/C, ecc. |
| Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
|
Informazioni dettagliate |
|||
| Norma: | Iso 13713-2020 | Tipo: | ; piattaforma montata |
|---|---|---|---|
| Gamma di SWL: | 36-140T | Materiali: | L'acciaio fondente di C-mn, acciaio inossidabile fondente, anche può fornire l'acciaio speciale per |
| Peso: | 73 a 396kg | Trattamento di superficie: | sabbiatura a S2.5 + uno strato dell'iniettore a resina epossidica del negozio, acciaio inossidabile |
| Certificati di classificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS | ||
| Evidenziare: | Collegamento a ponte,Attrezzatura di rimorchiamento delle navi,ISO 13713 Colpo di ormeggio |
||
Descrizione di prodotto
Il tipo di iso 13713 una piattaforma dell'acciaio fondente ha montato l'attracco della nave del cuneo che rimorchia l'attrezzatura
Descrizione:
Il tipo che di iso 13713 una piattaforma dell'acciaio fondente ha montato l'attracco del cuneo è fatto secondo la norma di iso 13713 ed è un tipo di attrezzatura d'attracco della nave installata sullo shipside per condurre la corda d'attracco dalla nave interna al fuoribordo. Il tipo A è cuneo montato piattaforma e può essere saldato direttamente sulla piattaforma superiore o ha saldato sulla base che si siede sul ponte principale. I cunei d'attracco sono adottati normalmente per le navi che usano il nylon o altre corde sintetiche piuttosto che i cavi metallici tenendo conto di piccolo rapporto di piegamento (per il cavo metallico vedi che ISO13729 ha chiuso i cunei). La resistenza alla trazione della corda è ridotta secondo il raggio di curvatura attraverso il cuneo conformemente alle linee guida della fabbricazione della corda. Tutte le superfici, compreso saldatura, saranno esenti da tutti i difetti visibili o le imperfezioni ed in contatto con le corde, saranno esenti dalla rugosità di superficie o dalle irregolarità probabilmente per danneggiare le corde da abrasione. Il cuneo dovrebbe essere ricoperto esternamente di rivestimento protettivo anticorrosivo.
Caratteristica tecnica principale:
1. Norma: Iso 13713-2020
2. Tipo: ; Piattaforma montata
3. Gamma di SWL: 36-140T;
4. Materiali: L'acciaio fondente di C-mn, acciaio inossidabile fondente, anche può fornire l'acciaio speciale per il rompighiaccio.
5. Peso: 73 a 396kg;
6. Trattamento di superficie: sabbiatura a S2.5 + uno strato dell'iniettore a resina epossidica del negozio, acciaio inossidabile lucidato, trattamento di superficie su misura disponibile.
7. Certificati di classificazione: CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS
Parametro tecnico principale:
| Dimensione nominale L x H |
I1 | I2 | I3 | B | H1 | H2 | R | R1 | R2 |
| 250 x 200 | 100 | 250 | 444 | 160 | 377 | 80 | 100 | 197 | 80 |
| 300 x 250 | 110 | 300 | 536 | 200 | 468 | 100 | 125 | 243 | 100 |
| 350 x 250 | 125 | 350 | 608 | 220 | 489 | 110 | 125 | 254 | 110 |
| 400 x 250 | 135 | 400 | 682 | 240 | 511 | 120 | 125 | 266 | 120 |
| 450 x 250 | 150 | 450 | 760 | 260 | 535 | 130 | 125 | 280 | 130 |
| 500 x 250A | 175 | 500 | 832 | 280 | 556 | 140 | 125 | 291 | 140 |
| 500 x 250B | 175 | 500 | 840 | 280 | 560 | 140 | 125 | 295 | 140 |
| Dimensione nominale L x H |
R3 | R4 | Rs | T | T1 | Lunghezza di gamba di saldatura a z1 |
SWL b kN |
SWL b tonnellata |
Peso calcolato c chilogrammo |
| 250 x 200 | 46 | 20 | 15 | 34 | 18 | 8,5 | 353 | 36 | 73 |
| 300 x 250 | 64 | 25 | 20 | 36 | 20 | 9 | 491 | 50 | 121 |
| 350 x 250 | 72 | 30 | 20 | 38 | 20 | 9,5 | 589 | 60 | 151 |
| 400 x 250 | 78 | 30 | 20 | 42 | 23 | 10,5 | 736 | 75 | 200 |
| 450 x 250 | 80 | 30 | 20 | 50 | 28 | 12,5 | 981 | 100 | 280 |
| 500 x 250A | 88 | 30 | 20 | 52 | 30 | 13 | 1128 | 115 | 338 |
| 500x 250B | 80 | 30 | 20 | 60 | 36 | 15 | 1373 | 140 | 396 |
| il metodo di saldatura può essere cambiato basato sullo stesso volume di saldatura/forza. la b lo SWLs indicato è per riferimento soltanto. «Lo SWL» che è segnato sul montaggio può essere regolato secondo il caricamento reale cond1t10ns dell'attracco della corda in virtù dell'accordo fra l'utente ed il produttore. La C il peso calcolato (di massa) è per riferimento soltanto. |
|||||||||
Il disegno del tipo di iso 13713 una piattaforma dell'acciaio fondente ha montato l'attracco rimorchiando la nave del cuneo che rimorchia l'attrezzatura
