Il tipo l'acciaio di iso 13729 di colata montato piattaforma di A ha chiuso l'attracco della nave del cuneo che rimorchia l'attrezzatura

Il tipo l'acciaio di iso 13729 di colata montato piattaforma di A ha chiuso l'attracco della nave del cuneo che rimorchia l'attrezzatura

Dettagli:

Luogo di origine: La Cina
Marca: Zhongyuan
Certificazione: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
Numero di modello: Standard e su misura

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1
Prezzo: As per quotation
Imballaggi particolari: Pallet o su misura
Tempi di consegna: Secondo l'offerta
Termini di pagamento: TT, L/C, ecc.
Capacità di alimentazione: Soddisfaccia i bisogni dei clienti
Miglior prezzo Contatto

Informazioni dettagliate
norma: Iso 13729 Tipo: ; piattaforma montata
Gamma di SWL: 23-141T Materiali: L'acciaio fondente di C-mn, acciaio inossidabile fondente, anche può fornire l'acciaio speciale per
Peso: 73 a 825kg Trattamento di superficie: sabbiatura a S2.5 + uno strato dell'iniettore a resina epossidica del negozio, acciaio inossidabile
Certificati di classificazione: CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS
Evidenziare:

ISO 13729 Colpo di ormeggio

,

Fabbricazione a partire da acciaio fuso

,

ISO 13729 Collettore di ormeggio montato sul ponte

Descrizione di prodotto

Il tipo l'acciaio di iso 13729 di colata montato piattaforma di A ha chiuso l'attracco della nave del cuneo che rimorchia l'attrezzatura



Descrizione:

Il tipo che ISO13729 una piattaforma ha montato il cuneo d'attracco chiuso d'acciaio fondente è un tipo di attracco e di dispositivo per le operazioni di rimorchio della nave installati dal lato della nave per condurre la corda di rimorchio e di attracco dalla nave interna fuori al bordo. I cunei chiusi sono adottati normalmente per le navi che usano i cavi metallici. Il raggio della superficie del cuneo è stato progettato basato sui rapporti di piegamento della corda attraverso il cuneo di meno di dodici volte del diametro del cavo metallico.



Caratteristica tecnica principale:

  1. Norma: Iso 13729
  2. Tipo: ; piattaforma montata
  3. Gamma di SWL: 23-141T;
  4. Materiali: L'acciaio fondente di C-mn, acciaio inossidabile fondente, anche può fornire l'acciaio speciale per il rompighiaccio.
  5. Peso: 73 a 825kg;
  6. Trattamento di superficie: sabbiatura a S2.5 + uno strato dell'iniettore a resina epossidica del negozio, acciaio inossidabile lucidato, trattamento di superficie su misura disponibile.
  7. Certificati di classificazione: CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS



Parametri tecnici principali:

Dimensione nominale
L×H×D		 I1 I2 I3 I4 H1 H2 H3 R R1 R2 R3
250 x200 x214 488 45 3 76 26 5 42 7 3 68 108 100 219 160 108
300x250x286 614 565 89 330 551 481 144 125 282 212 144
350x250x333 716 660 114 403 601 525 168 125 308 232 168
400x250x381 820 754 139 475 652 553 192 125 335 236 192
450x250x381 870 804 164 524 652 553 192 125 335 236 192
500x250x381 920 854 189 574 652 553 192 125 335 236 192
400x250x428 870 796 139 500 701 609 216 125 360 268 216
450x250x428 920 846 164 550 701 609 216 125 360 268 216
500x250x428 970 896 189 600 701 609 216 125 360 268 216
500x400x428 970 896 176 60 0 851 759 216 200 435 343 216
500x250x525A 1068 1 000 190 652 798 675 264 125 409 286 264
500x400x525A 1 068 1 000 193 652 948 825 264 200 484 361 264
500x250x5258 1 074 1 000 176 652 801 680 264 125 412 291 264
500x400x525B 1 074 1 000 179 652 951 830 264 200 487 366 264

Dimensione nominale
L×H×D		 R4 Rs Rs d1 T Gamba di saldatura
lunghezza a
z1		 SWL b
(kN)		 SWL b
(t)		 Cavo metallico
diametro c:
(ha raccomandato)		 Calcolato
peso d
(chilogrammo)
250x200x214 86 150 128 108 22 6 226 23 18 73
300x250x286 118 180 154 144 26 6,5 422 43 24 142
350x250x333 138 200 170 168 30 7,5 549 56 28 222
400x250x381 156 250 214 192 36 9 687 70 32 310
450x250x381 156 250 214 192 36 9 706 72 32 322
500x250x381 156 250 214 192 36 9 765 78 32 337
400x250x428 178 250 212 216 38 9,5 883 90 36 434
450x250x428 178 250 212 216 38 9,5 912 93 36 452
500x250x428 178 250 212 216 38 9,5 932 95 36 472
500x400x428 178 250 212 216 38 9,5 893 91 36 528
500x250x525A 224 320 280 264 40 10 1148 117 44 657
500x400x525A 224 320 280 264 40 10 1158 118 44 724
500x250x5258 218 320 274 264 46 11,5 1413 144 44 753
500x400x5258 218 320 274 264 46 11,5 1383 141 44 825

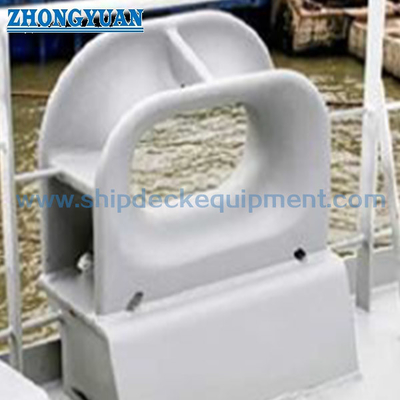

Il tipo l'acciaio di iso 13729 di colata montato piattaforma di A ha chiuso l'attracco della nave del cuneo che rimorchia l'attrezzatura 0

Il disegno del tipo piattaforma di iso 13729 di A ha montato la nave di rimorchio chiusa d'acciaio fondente del cuneo di attracco del cuneo che rimorchia l'attrezzatura

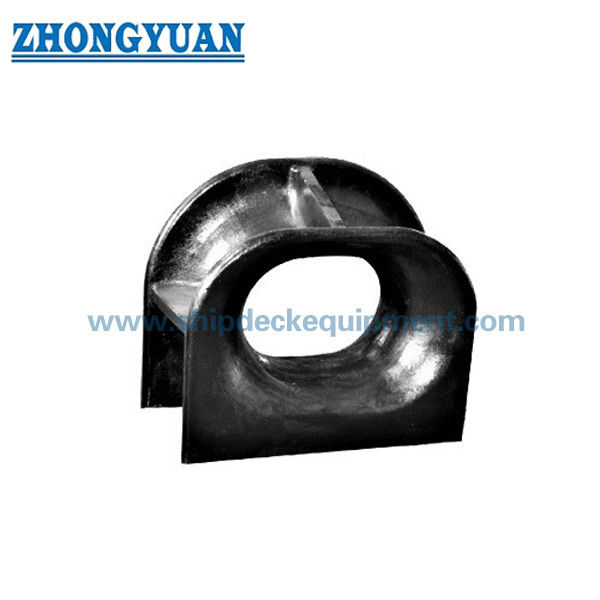

Il tipo l'acciaio di iso 13729 di colata montato piattaforma di A ha chiuso l'attracco della nave del cuneo che rimorchia l'attrezzatura 1
