Cuneo di traino fisso in acciaio inossidabile lucidato da 6 pollici per chiatte interne e imbarcazioni da lavoro

Caccia di rimorchio fissa in acciaio inossidabile lucidato da 6 pollici per chiatte e barche da lavoro

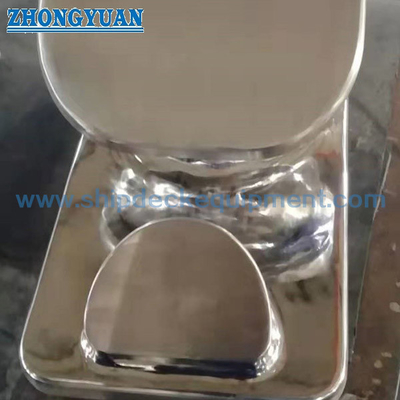

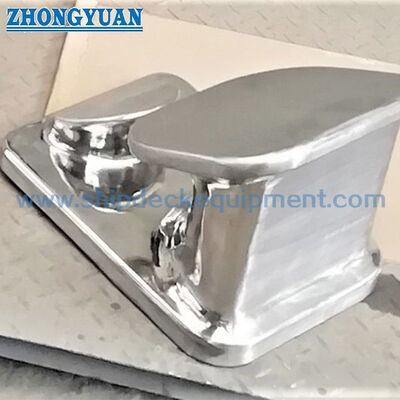

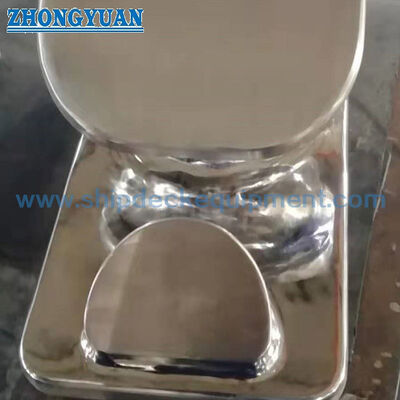

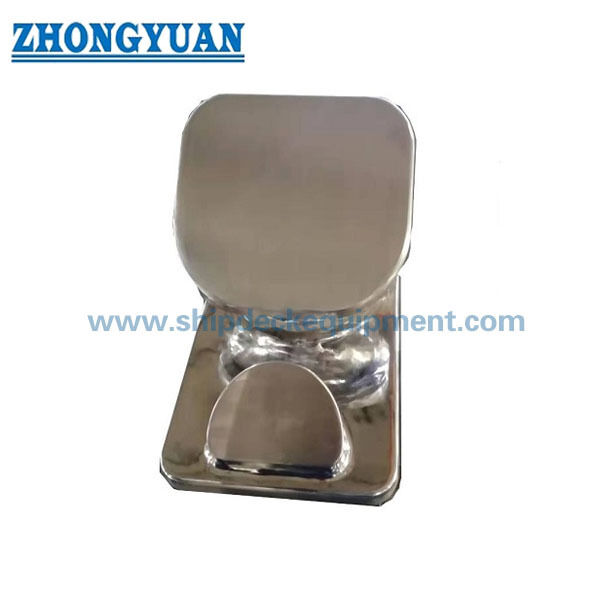

Visualizzazione del prodotto
Il collettore di rimorchio fisso in acciaio inossidabile lucido da 6 pollici è una guida montata sul ponte progettata per chiatte fluviali, chiatte cisterna, rimorchiatori,e barche da lavoro che operano sulle vie navigabili interne americane e sulle rotte di servizio connesse al GolfoIl suo corpo fuso fisso fornisce un percorso di corda controllato, mentre le superfici di lavoro curve e lucidate aiutano a ridurre il contatto acuto, l'abrasione e i danni locali alle linee durante il traino, il passaggio, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiegamento, il ripiee operazioni di movimentazione delle chiatte.
Questo modello è fornito in una configurazione da 6 pollici con un carico di lavoro sicuro indicato di 75 T. La selezione deve considerare anche la costruzione e il diametro della catena di traino, la MBL della catena, gli angoli di traino previsti,direzione del caricoÈ disponibile anche una configurazione da 10 pollici, ma le sue dimensioni e il suo carico sono diversi e devono essere trattati come un modello separato.

Specificità rapide

• Tipo di prodotto: collettore di traino fisso in acciaio inossidabile → guida la linea di traino attraverso un percorso definito a livello di ponte senza spostare i rulli.
• Dimensione nominale: 6 pollici → designazione di dimensione commerciale; confermare le dimensioni effettive di apertura e A-G rispetto al disegno approvato.
• Carico di lavoro sicuro: 75 T → si applica solo alla direzione di carico confermata, alla base di installazione e alla base nominale approvata.
• Materiale: acciaio inossidabile SUS304 versato → grado di fusione esatto, standard del materiale, composizione chimica e proprietà meccaniche da verificare da MTC.
• Processo di fusione: la tecnologia di fusione in silicio-sol → supporta una forma di fusione integrale e una geometria a contatto di corda controllata.
• Finitura superficiale: lucidatura elevata / lucidatura a specchio → superfici lisce per il lavoro con la corda aiutano a ridurre l'erosione e semplificano l'ispezione visiva.
• Opzioni di ispezione: esame radiografico e prova di carico di trazione → portata, criteri di accettazione, punti di osservazione e segnalazione concordati prima della produzione.
• Le opzioni di serie: 6 pollici e 10 pollici → dimensioni e SWL differiscono; le due versioni non sono intercambiabili solo per il nome delle dimensioni.

Principali parametri tecnici


Guida alla selezione e alla ricerca
Prima fase:Confirmare la versione richiesta: 6 pollici o 10 pollici, insieme al disegno di riferimento o al modello esistente.
Passaggio 2:Fornire il tipo, la costruzione, il diametro, la MBL, la tensione di servizio prevista e gli angoli di trazione normali in piano e in quota.
Passo 3:Confirmare l'unità SWL richiesta, la direzione di carico principale, il piombo laterale massimo, la posizione del ponte, la piastra di fondazione, il rinforzo circostante e la disposizione di saldatura.
Passo 4:Confirmare l'esatto grado di acciaio inossidabile fuso e la norma relativa al materiale, compresa la domanda se il progetto richiede l'identificazione SUS, ASTM/UNS, EN o di materiale approvato per classe.
Passo 5:Definire la finitura superficiale, l'estensione e il livello di accettazione della RT, il valore del pull-test o del proof-load, l'ispezione dei testimoni, la tracciabilità del materiale e l'ambito del certificato.
Passo 6:Indicare il tipo, la quantità, il disegno o le foto dell'impianto, i requisiti della società di classificazione, la destinazione di consegna e il tempo di consegna richiesto.

Struttura
Integral cast stainless steel body | Fixed deck mounting base | Curved rope-working channel | Forward and aft guide shoulders | High-polished contact surfaces | Reinforced vessel foundation by shipyard

Vantaggi del rimorchiamento, della fusione e dell'installazione

• Il canale fisso controlla il percorso della linea di traino e fornisce un regolare cambio di direzione quando la linea passa attraverso il bordo del ponte o la stazione di traino.
• Le superfici di lavoro arrotondate e lucidate riducono il contatto locale acuto e contribuiscono a limitare l'abrasione, la frantumazione e l'accumulo di calore sulle linee di rimorchio sintetiche o di filo.
• La forma di fusione integrale riduce i giunti fabbricati all'interno del percorso della corda; la solidità della fusione e lo spessore della parete rimanente dopo la macinazione rimangono punti di accettazione chiave.
• Le prove di RT e di trazione possono essere incluse nel piano di ispezione e di prova se necessario, con la zona di esame e i criteri di accettazione concordati prima della produzione.
• Il livello di scossa dipende dal percorso completo del carico. piastra di ponte, fondazione, rinforzo, dimensione della saldatura, lunghezza della saldatura e direzione del carico devono essere verificati dal progettista della nave o cantiere navale.
• Per l'acqua salata, l'acqua salata, l'esposizione a sostanze chimiche o il servizio in cisterna, i requisiti finali di qualità inossidabile e di pulizia/passivazione devono essere rivisti in relazione all'ambiente di funzionamento.

Attributi personalizzati

• Dimensione nominale:6 in → identifica questa configurazione ma non sostituisce la verifica dei disegni dimensionali.
• Carico di lavoro sicuro:75 T → valutazione del progetto da confermare sulla base dell'unità, della direzione del carico, della fondazione e del record di prova approvato.
• Materiale:Acciaio inossidabile SUS304 versato → il grado di fusione esatto e la norma applicabile devono essere indicati sul certificato di materiale.
• Superficie di lavoro della corda:La finitura è concentrata sul percorso di contatto della linea.
• Ispezione:RT e prova di carico di trazione → la portata dell'ispezione, il carico di prova, i criteri di accettazione e il requisito di testimoni sono specifici dell'ordine.
• Installazione:Disposizione fissa del ponte → saldatura e rinforzo del ponte fanno parte della struttura della nave e richiedono una conferma tecnica.
• Modello correlato:10 in gomma fissa → utilizza diverse dimensioni e SWL e deve essere indicato come una configurazione separata.

Come funziona
Towline approaches the chock → Line enters the polished fixed channel → Curved contact surfaces guide and restrain the line path → Towing force is transferred through the cast body and mounting base → Reinforced deck structure distributes the load into the vessel

Applicazioni
Barche di carico secco americane. Barche cisterna. Barche da rimorchio e pompiere. Barche da lavoro nei porti e nei fiumi. Operazioni temporanee. Stazioni di rimorchio e movimentazione delle barche. Progetti di nuova costruzione e sostituzione.

Certificazioni e vantaggi
La certificazione dei materiali, i registri delle NDE, la documentazione delle prove di trazione e di controllo della classe possono essere organizzati in base alle esigenze del progetto e non sono inclusi di default.
Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore.

Disegno e foto


Domande frequenti
D1: Come si selezionano le versioni da 6 e 10 pollici?
A1: Selezionare il disegno approvato, il diametro e la costruzione della catena di traino, la lunghezza della catena MBL, la lunghezza di traino necessaria, la direzione del carico, lo spazio disponibile sul ponte e la disposizione delle fondamenta.La sola designazione di pollice non determina la valutazione.
D2: La SWL di 75 T si applica in tutte le direzioni di traino?
A2: No. La qualifica deve essere collegata alla direzione di carico principale approvata, al piombo laterale ammesso, alla base completa del ponte, ai dettagli della saldatura e alla base di prova.Un diverso angolo di conduzione o installazione può modificare la domanda strutturale.
D3: Cosa è normalmente richiesto per l'ispezione ABS o di altra classe?
A3: l'ambito di applicazione deve essere concordato prima della produzione e può includere un disegno approvato, un certificato di materiale, la tracciabilità del materiale, la procedura e la relazione NDE, la procedura di prova di carico e i risultati,dettagli di saldatura o fondazione, e testimonianza del geodeta.
