Bulwark Monted Cast Steel Mooring Chock. ISO 13713 Tipo B per gli ormeggi delle navi.
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipmen |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numero di modello: | standard o personalizzati |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Based on quotation |
| Imballaggi particolari: | Esportazione di pallet standard o imballaggi personalizzati |
| Tempi di consegna: | In base ai requisiti del progetto |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | Produzione personalizzata in base alle esigenze del progetto |
|
Informazioni dettagliate |
|||
| Standard: | ISO 13713 | Tipo: | B; Tipo montato a murata |
|---|---|---|---|
| Intervallo SWL: | da 36 a 140 T | Materiali: | Casting C-Mn Steel, Casting Stainless Steel, può anche fornire acciaio speciale per rompighiaccio. |
| Peso: | 48-266 kg | Trattamento superficiale: | sabbiatura a S2,5 + uno strato di shop primer epossidico, acciaio inossidabile lucidato, trattamento |
| Certificati di classificazione: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS | ||
| Evidenziare: | cuneo d'attracco di iso 13713,ABS che attracca cuneo,nave di iso 13713 che rimorchia attrezzatura |
||
Descrizione di prodotto
Bulwark Monted Cast Steel Mooring Chock. ISO 13713 Tipo B per gli ormeggi delle navi.

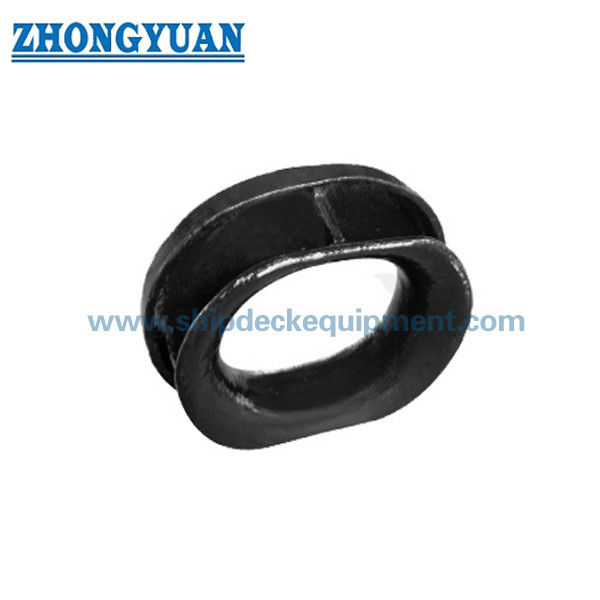

Visualizzazione del prodotto
Il coltello di ormeggio ISO 13713 di tipo B è una guida di corda in acciaio fuso montata su un baluardo utilizzata per condurre una linea di ormeggio dal lato interno della nave al lato esterno attraverso un'apertura chiusa liscia.Il corpo fuso è saldato nella struttura del baluardo, quindi il progettista della nave o il cantiere navale dovrebbe confermare il rinforzo circostante, la disposizione della saldatura, la direzione della condotta della linea e il trasferimento locale del carico prima dell'installazione.
Questa configurazione di tipo B è normalmente selezionata per nylon e altre corde di ormeggio sintetiche.la dimensione e il raggio di contatto selezionati devono essere verificati in base alle indicazioni relative al raggio minimo di piegatura e alla riduzione della resistenza del costruttore della cordaPer gli arrangiamenti a filo, la norma applicabile per il colpo chiuso e il requisito di progettazione del recipiente devono essere confermati separatamente.
Specificità rapide
- Norma e tipo: ISO 13713 Tipo B → perno di ormeggio saldato montato sul baluardo per condurre la linea attraverso il lato della nave.
- Dimensioni nominali: da 250 × 200 a 500 × 250B → sette combinazioni di dimensioni/carico standard per diverse modalità di ormeggio.
- Intervallo SWL di riferimento: da 353 a 1373 kN (36 a 140 t) → i valori della tabella sono valori di riferimento; la marcatura effettiva dipende dalle condizioni di carico approvate.
- Peso calcolato: da 48 a 266 kg → utile per i piani di sollevamento, la gestione dell'installazione, l'imballaggio e la stima del carico.
- Opzioni di materiale: acciaio C-Mn versato o acciaio inossidabile versato → acciaio versato speciale a bassa temperatura per progetti di servizio di ghiaccio richiede la conferma dei requisiti di qualità e impatto.
- Trattamento superficiale: soffiatura abrasiva a Sa 2,5 + un primo strato in epoxi → rivestimento finale segue le specifiche di vernice del recipiente; la finitura in acciaio inossidabile può essere lucidata se specificata.
- L'obiettivo dell'ingegneria: raggio di contatto liscio della corda, qualità di fusione controllata, corretto piombo della corda, resistenza alla saldatura equivalente e adeguato rinforzo del baluardo.
Principali parametri tecnici
| Dimensione nominale L x H |
I1 | I2 | B | H1 | H2 | C | R | R1 | R2 |
| 250 x 200 | 450 | 398 | 154 | 408 | 327 | 57 | 100 | 200 | 174 |
| 300 x 250 | 516 | 460 | 168 | 466 | 387 | 60 | 125 | 233 | 205 |
| 350 x 250 | 582 | 520 | 177 | 482 | 395 | 65 | 125 | 241 | 210 |
| 400 x 250 | 652 | 588 | 193 | 502 | 412 | 70 | 125 | 251 | 219 |
| 450 x 250 | 734 | 662 | 213 | 534 | 433 | 77 | 125 | 267 | 231 |
| 500 x 250A | 812 | 730 | 237 | 562 | 447 | 82 | 125 | 281 | 240 |
| 500 x 2508 | 828 | 750 | 253 | 578 | 466 | 82 | 125 | 289 | 250 |
| Dimensione nominale L x H |
R3 | T | T1 | Lunghezza della zampa di saldatura a | SWL b | Peso calcolato c | |||
| z1 | z2 | kN | t | kg | |||||
| 250 x 200 | 78 | 26 | 20 | 8 | 8 | 353 | 36 | 48 | |
| 300 x 250 | 85 | 27 | 24 | 8 | 9,5 | 491 | 50 | 83 | |
| 350 x 250 | 90 | 29 | 25 | 9 | 10 | 589 | 60 | 100 | |
| 400 x 250 | 98 | 34 | 32 | 9,5 | 13 | 736 | 75 | 145 | |
| 450 x 250 | 108 | 41 | 36 | 12,5 | 14,5 | 981 | 100 | 215 | |
| 500 x 250A | 120 | 41 | 36 | 12,5 | 14,5 | 1128 | 115 | 235 | |
| 500 x 2508 | 128 | 48 | 41 | 14,5 | 16,5 | 1373 | 140 | 266 | |
| a)Il metodo di saldatura può essere modificato sulla base dello stesso volume/forza di saldatura. bLe SWL mostrate sono solo a scopo di riferimento. La "SWL" che è contrassegnata sull'apparecchio può essere regolata in funzione delle condizioni di carico effettive della corda di ormeggio in base all'accordo tra l'utente e il fabbricante. CIl peso (massa) calcolato è solo di riferimento. |
|||||||||
Guida alla selezione e alla ricerca
Prima fase:Confirmare la norma ISO 13713 tipo B, dimensione nominale e se la disposizione della nave richiede un coltello montato su un baluardo piuttosto che un dispositivo montato sul ponte.
Passaggio 2:Indicare il tipo di corda, il diametro, la costruzione, la MBL, il fabbricante della corda, il requisito minimo di raggio di piegatura e qualsiasi fattore di riduzione della resistenza indicato.
Passo 3:Fornire il carico di progetto del recipiente, gli angoli di conduzione della linea orizzontale e verticale previsti e la marcatura di montaggio richiesta in modo che il SWL di riferimento non sia utilizzato al di fuori delle condizioni di carico approvate.
Passo 4:Confirmare l'apertura del baluardo, la struttura di supporto, il rinforzo, la posizione di installazione, l'accesso alla saldatura, il profilo della saldatura e la procedura di saldatura applicabile nel cantiere navale o nella classe.
Passo 5:Confirmare il grado del materiale, la temperatura minima di progettazione o il requisito di classe ghiaccio, il trattamento superficiale, il sistema di rivestimento finale e, se del caso, il requisito di lucidatura in acciaio inossidabile.
Passo 6:Indicare la quantità, il certificato e l'ambito di ispezione, il tipo di nave, il disegno o la foto, la destinazione di consegna e il tempo di consegna richiesto.
Struttura
Apertura chiusa della fune fusa. Radius di contatto liscio. Corpo fuso montato su un baluardo. Zone di connessione saldate. Struttura di supporto e rinforzo locale.
Vantaggi della fusione, del contatto con la corda e dell'installazione
- L'apertura chiusa controlla il percorso della corda attraverso il baluardo e fornisce una superficie di contatto arrotondata continua invece di un bordo di piastra affilato.
- Le superfici di contatto con la corda vengono rivestite e lisciate dopo la fusione per rimuovere i taglienti bordi dannosi, le rugosità o le irregolarità che potrebbero accelerare l'abrasione.
- La serie di dimensioni combina i raggi di contatto in aumento, le dimensioni delle pareti, la SWL di riferimento, i requisiti per le gambe di saldatura e la massa di fusione per intervalli di carico di ormeggio progressivi.
- Il blocco viene saldato nella struttura del vaso; la forza di contatto della linea viene trasferita attraverso il corpo fuso e le zone di saldatura nel baluardo rinforzato, rendendo essenziale la revisione della struttura di supporto.
- Se viene proposto un metodo di saldatura diverso, deve essere dimostrato un volume e una resistenza di saldatura equivalenti, accettati dal progettista della nave, dal cantiere e dalla classe, a seconda dei casi.
- L'ispezione della fusione, la tracciabilità dei materiali, la portata della TDI, i controlli dimensionali, l'ispezione del rivestimento e i requisiti dei testimoni possono essere organizzati in base al progetto concordato e alla portata della classificazione.
Attributi personalizzati
- Norma: ISO 13713 → riferimento standard per le dimensioni e le qualifiche di riferimento del coperchio di ormeggio di tipo B.
- Tipo: tipo B, montato su un baluardo → selezionato quando la linea di ormeggio passa attraverso il baluardo della nave da bordo a bordo.
- Dimensioni nominali: 250 × 200 a 500 × 250B → selezionate in base alla disposizione delle corde, al carico della linea, al raggio di contatto, allo spazio disponibile e al disegno approvato del recipiente.
- SWL di riferimento: 36 / 50 / 60 / 75 / 100 / 115 / 140 t → la marcatura dell'apparecchio è subordinata alle condizioni di carico concordate.
- Materiale: acciaio fuso C-Mn / acciaio fuso inossidabile / acciaio fuso speciale a bassa temperatura → qualità esatta, proprietà di impatto e campo di tracciabilità da confermare.
- Trattamento superficiale: Sa 2.5 blasting + epoxy shop primer / acciaio inossidabile lucidato / rivestimento di progetto → sistema finale segue le specifiche dell'ordine.
- Ispezione e certificazione: disponibile in base ai requisiti del progetto → tipo di certificato, testimonianza di classe, NDT e documentazione materiale devono essere definiti prima della quotazione.
Come funziona
Mooring line approaches the bulwark → Line passes through the closed Type B chock → Rounded contact surface controls the rope path and bend → Contact force is transferred through the cast body and welds → Reinforced bulwark structure distributes the load into the hull
Applicazioni
Ship-side mooring stations | Bulwark rope openings | Synthetic mooring lines | Cargo vessels | Tankers | Bulk carriers | Container vessels | Tug and workboat mooring arrangements | Newbuilding and replacement projects
Certificazioni e vantaggi
I certificati possono essere organizzati in base ai requisiti del progetto, alla portata dell'ispezione, alla tracciabilità dei materiali e alla procedura di approvazione della società di classe..
Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore.

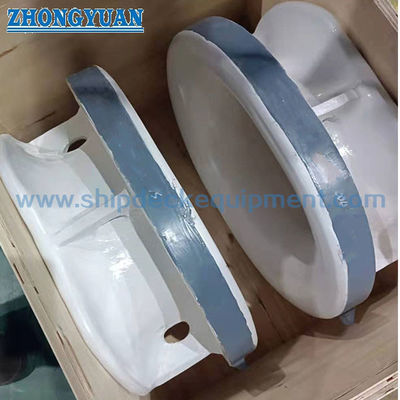

Disegno e foto
Domande frequenti
D1: Come si deve selezionare la corretta dimensione ISO 13713 Tipo B?
A1: utilizzare la disposizione di ormeggio della nave, tipo e diametro della corda, MBL della corda, guida del raggio di curva del costruttore, angoli di conduzione della linea, carico di progettazione, spazio di blocco, dettagli della saldatura,e omologazione della struttura di sostegnoI valori SWL standard sono valori di riferimento e non sostituiscono il controllo delle condizioni di carico effettive.
D2: Questo coltello di tipo B è adatto per il filo?
A2: viene normalmente utilizzato con nylon o altre corde sintetiche perché il rapporto di piegatura disponibile potrebbe non essere adatto per la corda.costruzione di corde, il diametro minimo della fascia o della curva, la progettazione del recipiente e il requisito di classe.
D3: Il blocco può essere considerato come punto di traino o di sollevamento?
A3: non si tratta di un punto di sollevamento; il lavoro di traino non deve essere assunto dal SWL di riferimento di ormeggio; ogni applicazione di traino richiede una conferma separata del caso di carico, della direzione della linea, del sistema di corda,saldature, rinforzo dello scafo e approvazione della classificazione.
