Piedestal a rullo singolo per l'ormeggio delle navi. ISO 13776:2020

Boccola per tonneggio su piedistallo a rullino singolo per ormeggio navale | ISO 13776:2020

Panoramica del prodotto

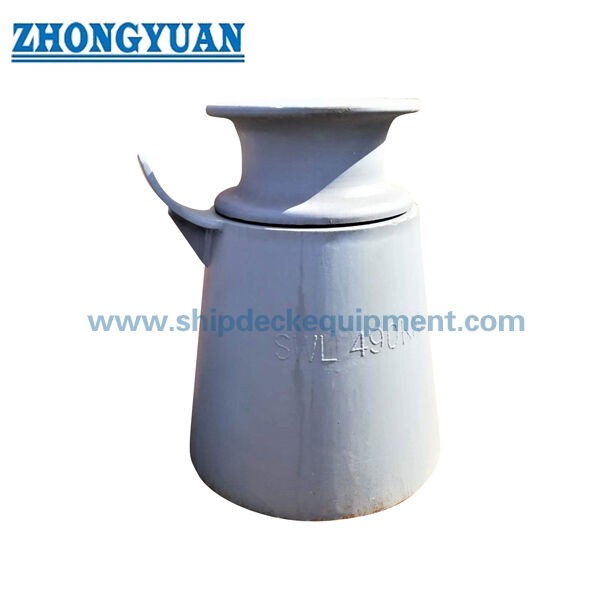

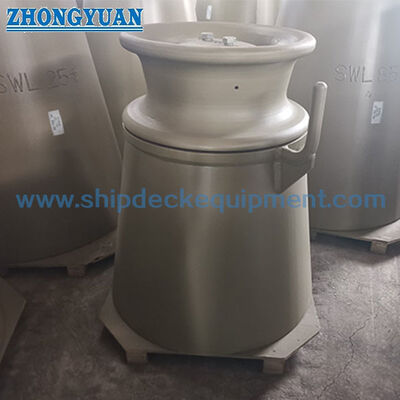

La boccola per tonneggio su piedistallo a rullino singolo ISO 13776 è un dispositivo di guida per cima a rullino singolo utilizzato sui ponti delle navi dove una cima di ormeggio o di rimorchio deve cambiare direzione attorno a un rullino verticale. Il rullino rotante in acciaio aiuta a guidare il percorso della cima e a ridurre l'abrasione per scorrimento rispetto a una superficie di contatto fissa, mentre il piedistallo trasferisce la forza di reazione della cima nella struttura del ponte attraverso la base saldata.

Questa pagina è preparata per le bussole per tonneggio su piedistallo a rullino singolo ISO 13776 con dimensioni nominali Dn da 150 a 500 e valori di SWL di riferimento dai dati forniti. I dati di progetto forniti indicano rullini in acciaio ISO 13776:2012 e ISO 13755; le informazioni online ISO mostrano ISO 13776:2020 e ISO 13755:2020 come edizioni ufficiali correnti, quindi l'edizione standard richiesta dovrebbe essere confermata prima del preventivo finale, dell'approvazione del disegno e della marcatura del prodotto.

Specifiche rapide

• Tipo di prodotto: boccola per tonneggio su piedistallo → guida verticale a rullino singolo per il controllo della direzione della cima di ormeggio e rimorchio navale.
• Norma tecnica: ISO 13776:2012 dai dati forniti → l'edizione del progetto dovrebbe essere confermata poiché ISO 13776:2020 è elencata online come edizione corrente.
• Norma rullino: rullino in acciaio ISO 13755 → il tipo di rullino A / B / C influisce sulla dimensione d selezionata e sull'interfaccia del rullino.
• Intervallo di dimensioni nominali: Dn da 150 a 500 mm → intervallo di selezione principale per le bussole su piedistallo nella tabella fornita.
• Intervallo di riferimento SWL: da 265 a 1942 kN a θ = 90° e da 186 a 1373 kN a θ = 0° → valori di tensione della cima di riferimento dai dati forniti, non capacità di sollevamento.
• Riferimento altezza e peso: H = 500 / 1000 / 1500 mm → i pesi calcolati sono di riferimento ed escludono il rullino in acciaio secondo la nota fornita.
• Opzioni materiali: acciaio ad alta resistenza, acciaio inossidabile, acciaio fuso e ghisa sferoidale → il grado di materiale finale e l'allocazione delle parti dovrebbero essere confermati prima della produzione.
• Trattamento superficiale: sabbiatura Sa 2.5 + primer epossidico da officina, zincato, lucidato o finitura personalizzata → il rivestimento finale dovrebbe seguire i requisiti di corrosione e ispezione del progetto.

Parametri tecnici principali

Guida alla selezione e alla richiesta

Passo 1: Confermare l'edizione della norma richiesta: ISO 13776:2012 come fornita, l'edizione corrente ISO 13776 o il requisito del disegno specifico del progetto.

Passo 2: Confermare il tipo di boccola per tonneggio A / B / C, la dimensione nominale Dn da 150 a 500 e il tipo di rullino ISO 13755 poiché la dimensione d dipende dal tipo di rullino in acciaio selezionato.

Passo 3: Confermare la direzione della cima, l'angolo relativo della cima θ, la marcatura SWL richiesta, la condizione di carico effettiva e se il prodotto viene utilizzato per ormeggio, guida della cima di rimorchio o sostituzione.

Passo 4: Confermare l'altezza del piedistallo H, la fondazione del ponte, l'interfaccia di saldatura, la lunghezza del gambo di saldatura, il requisito di smusso della saldatura, il rinforzo e lo spazio di installazione.

Passo 5: Confermare il grado del materiale per il piedistallo, il rullino, l'albero, la boccola e le parti correlate; confermare anche il trattamento superficiale, l'ambito NDT, il requisito di prova e il requisito di certificato.

Passo 6: Fornire quantità, tipo di nave, disegno di installazione, schizzo del percorso della cima, foto di riferimento se disponibile, destinazione di consegna e tempo di consegna richiesto.

Struttura

Singolo rullino in acciaio ISO 13755 | Corpo del piedistallo su ponte | Interfaccia albero e boccola del rullino | Superficie del rullino a contatto con la cima | Base del ponte saldata | Area gambo di saldatura Z1 / Z2 | Saldatura smussata opzionale | Primer da officina, zincato, lucidato o trattamento superficiale specificato

Vantaggi per ormeggio, rimorchio e ingegneria

• Il design del piedistallo a rullino singolo guida la cima di ormeggio o di rimorchio attraverso un cambio di direzione controllato, contribuendo a ridurre l'abrasione per scorrimento della cima sulle strutture fisse del ponte.
• La compatibilità del rullino ISO 13755 fornisce una base chiara per la selezione delle dimensioni dell'interfaccia del rullino di Tipo A / B / C, in particolare la dimensione d elencata nella tabella fornita.
• I valori SWL sono separati per condizione dell'angolo della cima, il che aiuta l'acquirente a evitare di trattare un valore di carico come universale per tutti gli angoli di guida e le disposizioni del ponte.
• La selezione dell'altezza del piedistallo influisce sull'altezza della guida della cima, sullo spazio libero sul ponte, sull'accesso alla manutenzione e sulla disposizione dell'installazione attorno alle attrezzature di ormeggio o rimorchio.
• I valori del gambo di saldatura Z1 e Z2 sono forniti per la progettazione iniziale e il riferimento del preventivo; il dettaglio effettivo della saldatura, lo smusso e il rinforzo del ponte dovrebbero seguire il disegno approvato.
• La superficie liscia del rullino, l'allineamento corretto dell'albero e l'interfaccia adatta boccola/cuscinetto aiutano il rullino a ruotare con la cima e a ridurre l'usura locale non necessaria.
• La fusione, la saldatura, la lavorazione, l'NDT, il trattamento superficiale e l'ambito del certificato possono essere organizzati secondo i requisiti dell'ordine, il piano di ispezione e la procedura di approvazione della classe.
• La pagina evita di descrivere la boccola per tonneggio come dispositivo di sollevamento; è un dispositivo di guida per cime per le disposizioni di ormeggio e rimorchio navale.

Attributi personalizzati

• Norma: ISO 13776:2012 dai dati forniti → confermare se il progetto richiede l'edizione fornita o l'edizione corrente ISO 13776.
• Tipo di prodotto: boccola per tonneggio su piedistallo → guida verticale a rullino singolo installata sulle strutture del ponte navale.
• Dimensione nominale: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → selezionare in base alla disposizione della cima, al riferimento SWL e al requisito del disegno.
• Tipo di rullino: Tipo A / B / C secondo rullini in acciaio ISO 13755 → influisce sull'interfaccia del rullino e sulla dimensione d.
• Riferimento SWL: da 265–1942 kN a θ = 90° e da 186–1373 kN a θ = 0° → la marcatura finale deve essere concordata tra utente e produttore in base alla condizione di carico effettiva.
• Peso calcolato: valori di riferimento H = 500 / 1000 / 1500 mm → la nota fornita afferma che il peso esclude il rullino in acciaio.
• Materiale: acciaio ad alta resistenza / acciaio inossidabile / acciaio fuso / ghisa sferoidale → il grado esatto del materiale e l'ambito del certificato devono essere confermati.
• Trattamento superficiale: sabbiatura Sa 2.5 + primer epossidico da officina / zincato / lucidato / personalizzato → il sistema di protezione finale segue i requisiti del progetto.
• Requisito di certificato: disponibile in base all'ambito dell'ordine → certificato di classe, certificato materiale, certificato del produttore e ispezione con testimone devono essere confermati prima del preventivo.

Come funziona

La cima di ormeggio o di rimorchio si avvicina alla boccola per tonneggio sul piedistallo → La cima preme contro il singolo rullino in acciaio → Il rullino ruota e cambia la direzione della cima → La forza di reazione viene trasferita attraverso il piedistallo e la base saldata nella struttura del ponte → La marcatura SWL finale e l'ispezione seguono la condizione di carico concordata e i requisiti del progetto

Applicazioni

Stazioni di ormeggio sul ponte navale | Posizioni di guida per cime di rimorchio | Rimorchiatori | Imbarcazioni da lavoro | Navi mercantili | Navi cisterna | Navi portarinfuse | Navi di supporto offshore se specificato dal disegno | Nuove costruzioni e progetti di sostituzione

Certificazioni e vantaggi

I certificati possono essere organizzati in base ai requisiti del progetto, all'ambito di ispezione, alla tracciabilità dei materiali e alla procedura di approvazione della società di classificazione.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore.

Disegno e foto

FAQ

D1: L'SWL nella tabella ISO 13776 è una capacità di sollevamento?

R1: No. I valori SWL forniti sono valori di tensione massima applicabile di riferimento per le condizioni di deflessione della cima della boccola per tonneggio su piedistallo. Non devono essere riscritti come capacità di sollevamento, MBL, carico di prova o carico di collaudo.

D2: Come si dovrebbe selezionare la dimensione Dn corretta?

R2: Selezionare Dn in base al disegno della nave, all'angolo di guida della cima, alla marcatura SWL richiesta, all'altezza del piedistallo, al tipo di rullino, allo spazio di installazione, alla resistenza della fondazione e al requisito del certificato. La tabella è per la selezione iniziale e la conferma del preventivo.

D3: La pagina dovrebbe utilizzare ISO 13776:2012 o ISO 13776:2020?

R3: I dati forniti indicano ISO 13776:2012, mentre le informazioni ISO online elencano ISO 13776:2020 come edizione ufficiale corrente. L'edizione utilizzata per il preventivo, l'approvazione del disegno e la marcatura dovrebbe essere confermata con il cantiere navale, il proprietario o la società di classificazione.
