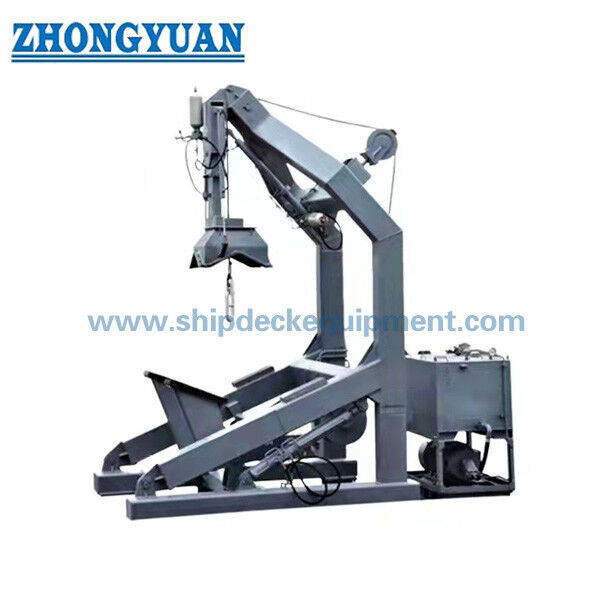

Apparecchiatura di varo per imbarcazioni di salvataggio rapido
Panoramica del prodotto
Questa apparecchiatura di varo per imbarcazioni di salvataggio rapido è un gruetta idraulica a braccio mobile, a singolo cavo, progettata per il varo e il recupero ad alta velocità di un'imbarcazione di salvataggio rapido. La configurazione documentata presenta un carico di riferimento massimo di lavoro, di sollevamento e di abbassamento di 31 kN, un sollevamento ad alta velocità di almeno 48 m/min, ammortizzatori idraulici e un sistema di tensione attiva / compensazione del moto ondoso.
Il sistema è abbinato a un'imbarcazione di salvataggio rapido piuttosto che a un'imbarcazione di salvataggio normale. La sua elevata velocità di recupero, il braccio mobile a energia immagazzinata, il controllo idraulico e le funzioni di ammortizzamento/tensione rispondono alle esigenze operative delle imbarcazioni di salvataggio rapido. L'argano idraulico associato ha un proprio riferimento di carico di lavoro di 33 kN e non deve essere confuso con il carico approvato di 31 kN della gruetta.
Specifiche rapide
- Tipo di gruetta: Gruetta idraulica a braccio mobile, a singolo cavo, per imbarcazioni di salvataggio rapido
- Carico massimo di lavoro / sollevamento / abbassamento: 31 kN
- Carico minimo di lavoro nel certificato MED: 5 kN
- Velocità di sollevamento dell'imbarcazione: ≥48 m/min / ≥0.8 m/s
- Altezza di abbassamento: 30 m nella specifica tecnica
- Ammortizzatore: Tipo idraulico
- Sistema di tensione: Compensazione attiva del moto ondoso / sistema di tensione attiva
Parametri tecnici principali
| Parametro | Gruetta H31 | Argano / Interfaccia HW33 associato |
| Carico di lavoro | 31 kN | Riferimento carico di lavoro argano 33 kN |
| Carico di sollevamento | 31 kN | Sollevamento idraulico |
| Carico di abbassamento | 31 kN | Abbassamento idraulico |
| Carico minimo di lavoro | 5 kN nel certificato MED storico | — |
| Velocità di sollevamento | ≥48 m/min | Minimo 0.8 m/s nel certificato MED storico |
| Altezza di abbassamento | 30 m | Specifiche di progetto |
| Cavo d'acciaio | Ø18 mm, resistente alla torsione/corrosione | MBL 186 kN nel certificato MED storico |
| Energia immagazzinata | Accumulatore da 63 L nel certificato MED storico | Utilizzato per la funzione di braccio mobile |
| Peso del sistema | ~4.200 kg compreso argano | — |
Struttura e componenti
Il sistema documentato comprende la struttura del braccio della gruetta, le unità di perno e base del cilindro, la centrale idraulica, l'accumulatore, i cilindri idraulici, la puleggia di testa, l'unità di ammortizzazione, l'unità di limite, il supporto dell'imbarcazione e il sistema di cinghie, l'argano idraulico associato, i comandi elettrici/idraulici e il cavo d'acciaio principale.
Azionamento e controllo
La gruetta è azionata idraulicamente. La specifica tecnica documentata mostra un motore da 55 kW, 440 V / 60 Hz / trifase per il sistema idraulico, mentre l'argano idraulico associato esegue il sollevamento e l'abbassamento. Il sollevamento di emergenza avviene tramite pompa manuale nella configurazione documentata. Un accumulatore a energia immagazzinata supporta il braccio mobile in conformità con la disposizione del sistema approvato.
Ammortizzamento e tensione attiva
Un ammortizzatore idraulico è incluso nel sistema H31 documentato per ridurre i carichi transitori durante il varo e il recupero. La specifica tecnica identifica anche una funzione di tensione attiva / compensazione del moto ondoso. Queste caratteristiche devono essere considerate funzioni del sistema, non affermazioni generiche per tutte le gruette per imbarcazioni di salvataggio rapido.
Come funziona
L'imbarcazione di salvataggio rapido viene imbarcata a bordo, collegata al gancio a singolo cavo e ruotata/portata all'esterno idraulicamente. L'argano abbassa l'imbarcazione secondo la sequenza di varo controllata. Durante il recupero, l'argano idraulico ad alta velocità solleva l'imbarcazione al carico e alla velocità approvati, mentre il sistema di ammortizzamento/tensione gestisce l'interfaccia dinamica tra imbarcazione e nave all'interno dell'inviluppo operativo approvato.
Ispezione e documentazione
Il pacchetto storico di esame tipo MED include l'arrangiamento generale, i disegni del sistema elettrico e idraulico, i disegni dell'accumulatore e dell'unità di ammortizzazione, i disegni del cavo d'acciaio e del supporto dell'imbarcazione. Il certificato tratta esplicitamente l'argano associato come un componente che deve soddisfare i requisiti MED applicabili. La manutenzione e i test devono seguire i manuali approvati e il regime SOLAS/MSC.402(96) corrente.
Standard e certificazione
Il certificato MED Modulo B del Bureau Veritas fornito per il modello H31 di origine è scaduto il 23 febbraio 2025. Rimane una solida prova di progettazione storica per la configurazione di carico di lavoro minimo di 31 kN / 5 kN, l'argano HW33, l'accumulatore da 63 L e il cavo da Ø18 mm, ma non deve essere presentato come approvazione MED attuale.
Guida alla selezione e alla richiesta
1. Fornire il modello dell'imbarcazione di salvataggio rapido, il carico approvato dell'imbarcazione completamente carica e l'interfaccia di sollevamento/sgancio a punto singolo.
2. Confermare la velocità di sollevamento richiesta, l'altezza di abbassamento e le condizioni operative della nave.
3. Confermare se l'ammortizzamento idraulico e la compensazione attiva del moto ondoso / tensione sono richiesti dalla configurazione di progetto approvata.
4. Confermare l'alimentazione di bordo, le interfacce del sistema idraulico e i requisiti di funzionamento di emergenza/manuale.
5. Confermare la classe attuale, la bandiera e il percorso di certificazione MED prima del preventivo.
Applicazioni
Sistemi per imbarcazioni di salvataggio rapido | Navi cisterna e navi di supporto offshore dove approvato | Recupero rapido di salvataggio | Progetti di sostituzione di apparecchiature di varo FRB
Disegni e foto
FAQ
D1. Perché l'argano è classificato 33 kN quando la gruetta è 31 kN? Sono classificazioni di componenti separate. L'approvazione del sistema gruetta è di 31 kN, mentre l'argano idraulico associato ha un riferimento di carico di lavoro di 33 kN.
D2. La compensazione attiva del moto ondoso è standard su ogni gruetta per imbarcazioni di salvataggio rapido? No. È documentata per questo sistema da 31 kN e dovrebbe essere rivendicata solo per configurazioni che includono il sistema di tensione approvato.
D3. Il certificato MED esistente è attuale? No. Il certificato Modulo B fornito è scaduto il 23 febbraio 2025; è necessario un certificato rinnovato/attuale per una rivendicazione di approvazione attuale.
