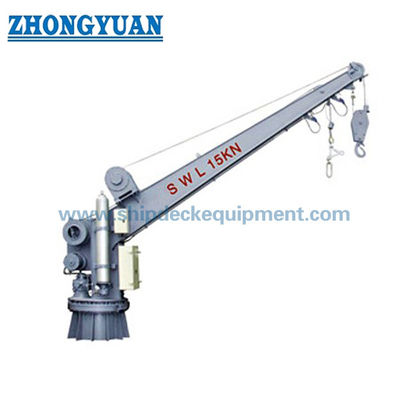

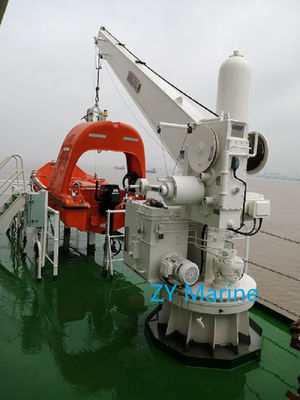

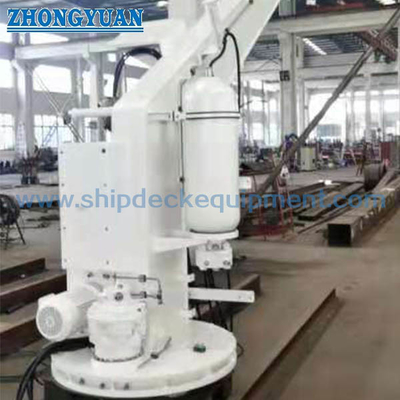

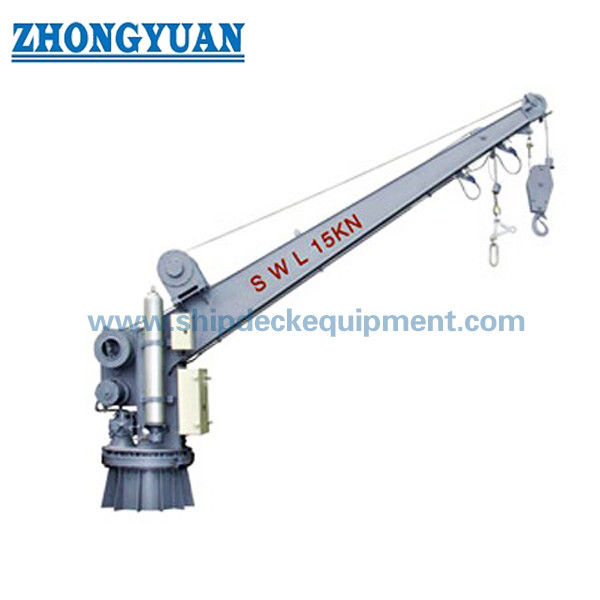

14kN ha riparato il tipo attrezzatura di vuotamento del braccio della salvavita della nave della gru per barche della nave di soccorso
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan |
| Certificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numero di modello: | Standard e su misura |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | As per quotation |
| Imballaggi particolari: | Pallet o su misura |
| Tempi di consegna: | Secondo l'offerta |
| Termini di pagamento: | TT, L/C, ecc. |
| Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
|
Informazioni dettagliate |
|||
| Modello gruetta: | JYR21 | Certificato: | SIGC, MED |
|---|---|---|---|
| SWL: | 23 kN | Max. Massimo hoisting load carico di sollevamento: | 14 kN |
| Velocità di sollevamento della barca: | ≥18 m/min | Velocità di discesa della barca: | S≥(0,4+0,02H) ×60= m/min Dove, S=Velocità di abbassamento in m/sec |
| Evidenziare: | Singola gru per barche del frc del braccio,gru per barche del frc,Gru per barche della nave di soccorso |
||
Descrizione di prodotto
14kN ha riparato il tipo attrezzatura di vuotamento del braccio della salvavita della nave della gru per barche della nave di soccorso
Descrizione:
1-1 la gru per barche è fabbricata e collaudata nell'ambito dell'approvazione della società di classificazione conformemente ai requisiti di MSC.47 (66)----Emendamenti 1974 di CISLM e MSC.48 (66)----LSA internazionale.
1-2 la gru per barche è un singolo tipo gru per barche di vuotamento del braccio ed abbassa la barca sull'acqua tramite l'aiuto del suo proprio peso.
la gru per barche 1-3The è un tipo idraulico gru per barche di vuotamento e sarebbe vuotata dall'accumulatore o dalla pompa manuale guidata nel caso di interruzione di corrente.
1-4 la barca è abbassata per mezzo di telecomando, che la squadra può liberare e fermare il freno di mano dell'argano dall'interno della barca via il collegamento del cavo alla bobina del braccio e del cavo del freno sull'argano. La squadra può azionare alternativamente il freno di mano sulla piattaforma.
1-5 un motore permanentemente montato sull'argano è utilizzato per il sollevamento la barca/zattera con 6 (sei) persone di nuovo alla posizione stivata.
1-6 l'argano guida i tamburi del cavo per mezzo del motore tramite gli ingranaggi cilindrici di riduzione e fornito di limitatore di velocità centrifugo, freno d'abbassamento manuale.
1-7 le ispezioni e le prove degli apparecchi della gru per barche sono conforme al IMO MSC.81 (70).
Specificazione
| Modello della gru per barche | JYR21 |
| Certificato | SIGC, MED |
| S.W.L. | 23kN |
| Carico di Max. Hoisting | kN 14 |
| Velocita di sollevamento della barca | ≥18 m/min |
| S≥ (0.4+0.02H) ×60= m/min dove, velocità di S=Lowering in m/sec | |
| Velocità di colata della barca | |
| H=Height in metri dalla testa della gru per barche alla linea di galleggiamento allo stato d'alto mare più leggero | |
| Carico di vuotamento di massimo | 14kN |
| Angolo di vuotamento di massimo: | ≤3300 |
| Angolo immagazzinato di vuotamento di potere: | ≥1100 |
| Velocità di vuotamento dall'accumulatore: | 0.6~0.8r/min |
| Velocità di vuotamento nella energia elettrica | ≥0.25r/min |
| Circostanze progettate: | Heel200 +Trim100 |
| Caduta della barca: | 18X19-16-1770-Galv-No rotatorio |
| Tipo di unità motrice immagazzinata: | NXQ-AB-40/31.5-F-Y |
| Grado di protezione del motore: | IP56 |
| Classe d'isolamento: | F |
| Alimentazione: | CA, 440V, 60Hz, 3phrases |
| Peso di auto: | ~3000kg |
| Capacità del motore | |
| Modello del motore della stazione di servizio | Y112M-4-H |
| Potere | 4kW |
| Modello dell'argano della barca | YZ132M1-4-H |
| Potere | 6,3 chilowatt |
| Grado di protezione | IP56 |
| Con la stufa | Con |
| Classe di isolamento | F |
1. Portata del nostro rifornimento del CREATORE:
| Pubblicazione periodica nessuna |
Quantità (per insieme) |
Descrizioni |
| 1 | 1 insieme | Un insieme completo della gru per barche |
| 2 | 1 insieme | Unità della pompa |
| 3 | 1 insieme | Accumulatore |
| 4 | insieme 4 | Commutatore di limite (IP56) |
| 5 | 1 insieme | Pannello del dispositivo d'avviamento (IP56) |
| 6 | 1 insieme | pulsante di 7m con la scatola di protezione ed il cavo di 7m |
| 7 | 1 insieme | Cavo metallico telecomandato (Galv. Cavo) |
| 8 | 1 insieme | Cavo principale, cavo ecc. di controllo. |
| 9 | 1 insieme | Fondamento della gru per barche |
| 10 | 1 insieme | Piatto di funzionamento (materiale: inossidabile) |
| 11 | 1 insieme | altre parti dal regolamento |
| 12 | 1 insieme | I pezzi di ricambio da un anno |
2. Portata del nostro rifornimento dell'IARDA:
|
Nessun |
Q'TY (per insieme) |
Descrizioni |
| 1 | 1 | Cavo sulla piattaforma |
| 2 | 1 | Olio dell'ingranaggio |
| 3 | 1 | Olio idraulico |
| 4 | 1 | Eseguendo a bordo della prova |
| 5 | 1 | Installazione e saldatura |
3. metodo di verniciatura
Preparazione della superficie: Granigliatura a Sa2.5
|
Pittura |
Tipo |
Colore |
D.F.T (μm) |
| Base | Epossidico ricco dello zinco 702 (grigio) | Grigio | 2x40 |
| Mezzo | |||
| Superficie |
