Rullo Guida per Catena e Fune Metallica Marina | Applicazioni di Rimorchio e Ormeggio

Rullo guida per catena e fune d'acciaio per applicazioni marine | Applicazioni di rimorchio e ormeggio

Panoramica del prodotto

Il rullo guida marino è un componente rotante per la guida della linea utilizzato per instradare funi di rimorchio, funi d'acciaio, catene o altre linee approvate dal progetto attraverso un percorso controllato su navi ingegneristiche, traghetti, navi speciali, banchine e sistemi di macchinari di coperta. A seconda del disegno di installazione, il rullo può essere disposto verticalmente, orizzontalmente o su un supporto inclinato.

La tabella dimensionale fornita copre diametri dei rulli da 65 a 203 mm, larghezze dei rulli da 76 a 152 mm, alesaggi dei perni da 25,4 a 38,1 mm e diametri massimi raccomandati delle funi metalliche da 8 a 20 mm, ove indicato. Per il rimorchio, la movimentazione di catene o la guida di linee di sollevamento, l'intero gruppo rullo, perno, boccole o cuscinetti, supporti, parti di ritenzione, saldature o bulloni e fondazione locale devono essere verificati rispetto alla tensione effettiva della linea, alla direzione del carico, agli effetti dinamici, al ciclo di lavoro e al fattore di sicurezza richiesto prima dell'uso.

Specifiche rapide

• Tipo di prodotto: Rullo guida marino → componente a contatto rotante per l'instradamento controllato di funi di rimorchio, funi d'acciaio o catene.
• Servizio primario: Guida fune di rimorchio / fune verricello / catena → guida la linea tra i macchinari di bordo, i punti di instradamento sul ponte e la direzione di lavoro.
• Servizio opzionale di linea di sollevamento: Soggetto a carico di progetto verificato e approvazione del progetto → il rullo non è un apparecchio di sollevamento indipendente o un accessorio di sollevamento.
• Disposizioni di installazione: Supporto verticale / inclinato / orizzontale → l'orientamento deve seguire le direzioni effettive della linea in entrata e in uscita.
• Gamma rulli forniti: diametro 65–203 mm e larghezza 76–152 mm → dimensioni di riferimento per la selezione iniziale del rullo e dello spazio di installazione.
• Gamma funi metalliche raccomandata nella tabella fornita: 8–20 mm ove indicato → la gamma separata dichiarata 20–76 mm richiede conferma prima della pubblicazione.
• Alesaggio e disposizione usura: alesaggio 25,4–38,1 mm con boccole in bronzo nella maggior parte delle dimensioni elencate → lega della boccola, lubrificazione, accoppiamento del perno e metodo di sostituzione devono essere confermati.
• Base di carico e certificazione: Nessun carico di lavoro sicuro (SWL), carico di rimorchio o capacità di sollevamento fornita → il carico ammissibile e l'ambito della certificazione devono essere stabiliti dal progetto completo.

Tecnica principale

Passo 1: Confermare il servizio effettivo: guida fune di rimorchio, instradamento fune metallica di rimorchio, guida catena, instradamento linea verricello-coperta o guida linea all'interno di un sistema di sollevamento o movimentazione.

Passo 2: Confermare il tipo e la costruzione della linea: fune metallica, fune in fibra o catena. Il servizio con catena richiede che la dimensione del maglie, il passo, l'orientamento del contatto e i criteri di usura siano verificati rispetto al profilo del rullo.

Passo 3: Confermare l'installazione verticale, orizzontale o inclinata, insieme alle direzioni della linea in entrata e in uscita, all'angolo di inclinazione massimo, all'angolo di flessione e allo spazio di montaggio disponibile.

Passo 4: Selezionare il diametro del rullo, la larghezza, l'alesaggio, la disposizione delle boccole o dei cuscinetti e il profilo di contatto dal disegno del progetto. Per le funi metalliche, confermare il requisito minimo di piegatura con il produttore della fune.

Passo 5: Fornire la tensione massima della linea di rimorchio, la trazione del verricello, il carico della catena o il carico della linea di sollevamento, a seconda dei casi, inclusi gli effetti dinamici o di impatto, il ciclo di lavoro, la direzione del carico e il fattore di sicurezza richiesto.

Passo 6: Confermare i materiali del rullo, del perno, del supporto e della boccola; la tempra superficiale o la superficie di usura sostituibile; il metodo di lubrificazione; il sistema di rivestimento e l'ambiente di corrosione.

Passo 7: Confermare la quantità, l'ambito del certificato e dell'ispezione, il tipo di nave o attrezzatura, il disegno o la foto di installazione, la destinazione di consegna e il tempo di consegna richiesto.

Struttura

Corpo rullo | Superficie di contatto fune o catena con profilo approvato | Perno / asse | Boccola in bronzo o cuscinetto specificato | Supporto laterale o cavalletto | Disposizione di montaggio verticale, inclinata o orizzontale | Interfaccia saldata o imbullonata | Sistema di rivestimento del progetto

Vantaggi di rimorchio, guida catena e installazione

Il rullo rotante cambia il percorso della fune di rimorchio, della fune metallica o della catena con meno contatto di scorrimento rispetto a un bordo fisso e affilato, contribuendo a ridurre l'abrasione locale quando il rullo rimane libero di girare.

• Le disposizioni verticali, orizzontali e inclinate consentono di adattare l'asse del rullo al percorso effettivo della linea invece di forzare la linea attraverso un cambio di direzione inadeguato.
• Il diametro del rullo e il profilo di contatto devono corrispondere alla costruzione della linea e al requisito di piegatura. Un rullo adatto per funi metalliche non è automaticamente adatto per catene, e la guida di catene può richiedere un profilo di contatto dedicato e una valutazione dell'usura.
• Una boccola in bronzo sostituibile può semplificare la manutenzione delle parti soggette a usura, ma il bronzo da solo non garantisce un funzionamento autolubrificante. La lega della boccola, le scanalature di lubrificazione, l'alimentazione del grasso, il gioco ammissibile e la finitura del perno devono essere confermati.
• Le superfici di contatto della fune devono essere lisce e prive di bave, spigoli vivi, spruzzi di saldatura e difetti di rivestimento. Le superfici di contatto della catena devono essere controllate per il carico puntuale, l'interferenza delle maglie, l'usura locale e le disposizioni di usura sostituibili ove richiesto.
• Per il servizio di rimorchio o di linea di sollevamento, l'intero percorso del carico attraverso il rullo, il perno, i supporti, le saldature o i bulloni e la fondazione locale devono essere verificati per la direzione effettiva della linea e le condizioni operative dinamiche.
• L'accesso per l'ispezione deve consentire il controllo della rotazione del rullo, del gioco della boccola o del cuscinetto, della ritenzione del perno, della corrosione, della sicurezza dei fissaggi e dell'usura della superficie di contatto della fune o della catena durante il servizio.
• Attributi personalizzati

Tipo di prodotto: Rullo guida marino → un componente rotante per l'instradamento delle linee, non un verricello motorizzato, una macchina di rimorchio o un dispositivo di sollevamento indipendente.

• Uso primario: Guida fune di rimorchio / fune d'acciaio / catena → selezionato in base al percorso effettivo della linea, al profilo di contatto e al carico operativo.
• Configurazione: Supporto verticale / inclinato / orizzontale → scegliere in base alla disposizione del ponte e alla direzione della linea in entrata o in uscita.
• Diametro rullo di riferimento: 65–203 mm → gamma indicata nella tabella delle dimensioni fornita.
• Diametro fune metallica di riferimento: 8–20 mm ove indicato → dimensioni di fune più grandi dichiarate richiedono una tabella di progettazione confermata separata.
• Compatibilità catena: Soggetto a conferma → la dimensione della catena, il passo, l'orientamento delle maglie, la pressione di contatto e il gioco di usura devono corrispondere al design del rullo.
• Boccola: Boccola in bronzo per la maggior parte delle dimensioni elencate → lega esatta, lubrificazione, gioco del perno e metodo di sostituzione da confermare.
• Materiale: Acciaio fuso / acciaio C-Mn / acciaio legato / acciaio dolce → il grado finale, il trattamento termico e la durezza superficiale dipendono dal carico e dal requisito di usura.
• Applicazione linea di sollevamento: Solo specifico del progetto → carico ammissibile, fattore dinamico, fattore di sicurezza, requisito di prova e ambito di approvazione devono essere confermati prima dell'uso.
• Requisito certificato: Disponibile in base all'ambito dell'ordine → tracciabilità del materiale, ispezione del produttore, verifica del carico e testimonianza di classe devono essere concordati prima del preventivo.
• Come funziona

La fune di rimorchio, la fune metallica o la catena si avvicina al rullo guida → La linea entra in contatto con la superficie del rullo approvata → Il rullo gira mentre la linea si muove → La linea viene reindirizzata attraverso il percorso richiesto → Il carico di reazione passa attraverso il perno e i supporti alla fondazione verificata

Applicazioni

Navi ingegneristiche | Sistemi di rimorchio e traino | Instradamento linea verricello di rimorchio | Navi di salvataggio e speciali | Macchinari di coperta traghetti | Sistemi di movimentazione funi metalliche | Posizioni di guida catena | Sistemi di sollevamento o movimentazione a bordo soggetti a carico di progetto approvato | Attrezzature di movimentazione banchina

Certificazioni e vantaggi

I certificati possono essere organizzati in base ai requisiti del progetto, alla tracciabilità del materiale, all'ambito di ispezione, alla verifica del carico e alla procedura di approvazione della società di classificazione.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore.

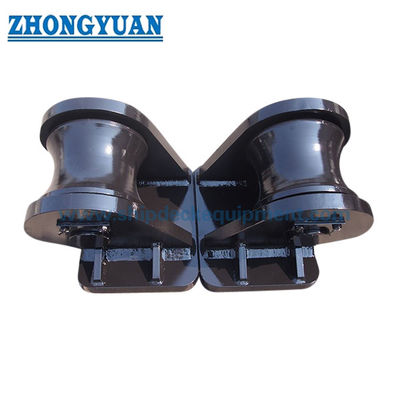

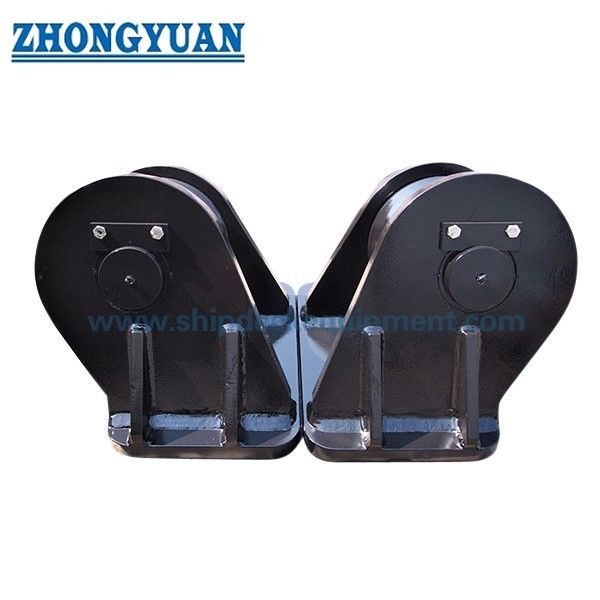

Disegno e foto

FAQ

D1: Come si dovrebbe selezionare il corretto rullo guida marino?

R1: Confermare il tipo di linea, il diametro o la dimensione della catena, la costruzione, le direzioni in entrata e in uscita, l'angolo di inclinazione, la tensione massima, la tolleranza dinamica, l'orientamento del rullo, il profilo di contatto, la struttura di montaggio e l'accesso alla manutenzione. La tabella fornita è adatta solo per la selezione dimensionale preliminare.

D2: Lo stesso rullo può essere utilizzato per funi metalliche, funi in fibra e catene?

R2: Non automaticamente. Le funi metalliche richiedono una relazione di piegatura accettabile e una superficie di contatto liscia. Le funi in fibra possono richiedere condizioni superficiali e scanalature diverse, mentre la guida di catene richiede una geometria delle maglie compatibile, un orientamento del contatto e resistenza all'usura.

D3: Questo rullo guida marino può essere utilizzato in un sistema di sollevamento?

R3: Può essere utilizzato solo come componente di guida della linea ingegnerizzato all'interno di un sistema di sollevamento o movimentazione verificato. Il rullo, il perno, le boccole o i cuscinetti, i supporti, le parti di ritenzione, le saldature o i bulloni, la fondazione, il carico di progetto, il fattore dinamico, il fattore di sicurezza, il requisito di prova e l'ambito di approvazione devono essere tutti confermati. Non dovrebbe essere commercializzato come accessorio di sollevamento indipendente senza tale verifica.
