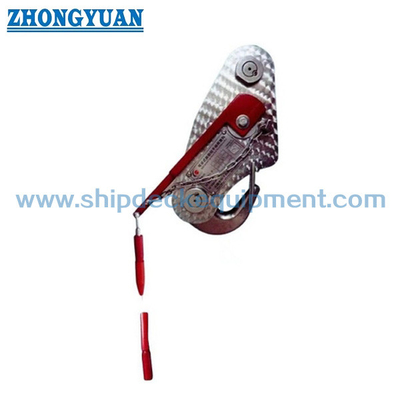

15KN Aggancio di rilascio manuale per imbarcazioni di salvataggio

15KN Aggancio di rilascio manuale per imbarcazioni di salvataggio e zattere di salvataggio, meccanismo di rilascio a carico

Descrizione:

Il gancio di rilascio manuale da 15KN è un meccanismo di sgancio "On-Load" progettato per rilasciare zattere di salvataggio e imbarcazioni di salvataggio.indipendentemente dal fatto che vi sia un carico applicato dal movimento della nave o del mare. il meccanismo di rilascio della zattera di salvataggio ha un carico di lavoro sicuro (SWL) di 15 kN,

Tutti i componenti del gancio di rilascio manuale della barca da salvataggio da 15KN sono progettati per una durata a lungo termine in condizioni marine difficili e sono fabbricati in conformità con le ultime normative SOLAS.Essi sono sottoposti a test secondo il codice LSA (Life-Saving Appliance) e hanno la certificazione WHEELMARK.

Caratteristiche del prodotto:

1. Costruzioni in acciaio inossidabile e in acciaio legato
2. Meccanismo di rilascio sicuro progettato per impedire il rilascio accidentale
3. Prova di carico di prova per ogni gancio prima della consegna e prova di carico di rottura per ogni lotto
4. Rispetto dei regolamenti duraturi dell'OMI SOLAS e del codice LSA.

Specifica tecnica principale:

1. Applicazione: zattera di salvataggio marina, meccanismo di rilascio manuale delle imbarcazioni di salvataggio
2. Rilascio manuale a carico
3. Carico di lavoro sicuro: 15KN
4. Limite di carico di lavoro: 90KN
5. Tipo: 15KN manuale
6. Materiali: acciaio alloy, acciaio inossidabile
7. Trattamento superficiale: fusione e lucidatura per ganci in acciaio inossidabile, altre parti in lamiera di acciaio inossidabile 1Cr18Ni19Ti
8. Certificati: certificato di omologazione CE MED (modulo B+D+DOC), omologazione di tipo di classificazione

Procedura di installazione del gancio (vedi diagramma)

1. Sgomberare il chiodo di posizionamento sul nocciolo Meta (n. 10).
2. Rimuovere il nocciolo Meta (n. 10).
3. Spostare l'albero aereo (numero di serie 9).
4. Rimuovere l'orecchio appeso (numero di serie 8).
5. Inserire l'orecchio pendente (numero di serie 8) nell'anello dell'anello, quindi reinstallare l'albero (numero di serie 9).
6. Stringere il dado (numero di serie 10) e la vite di posizionamento.

Istruzioni per l'uso e il funzionamento (vedi figura).

1. Spostare la maniglia della forchetta (n. 13) per posizionare l'amo (n. 1).
2. Il manico della forchetta (n. 13) deve essere spostato verso il basso attraverso la barra di spinta allentata (numero di serie 18) fino a raggiungere la posizione di sicurezza collegata.
3. Tirare la molla di torsione (n. 6) sul gancio (n. 1) per sollevare carichi pesanti.
4. Per staccare, allontanare prima il dispositivo di sicurezza (n. 17) dal foro di sicurezza, poi spostare la barra flessibile (n. 18) verso l'alto per staccare la maniglia della forcella (n. 13),che permette di liberare liberamente il carico dall'amo (no.1).

Istruzioni di manutenzione e riparazione

1. Controllare regolarmente il gancio dopo l'uso (ogni tre mesi) e lubrificare le parti attive con grasso a base di litio sintetico (SY141380).
2. Dopo la pulizia, applicare un olio per cucire pulito per prolungare la durata di vita.
3. Durante le ispezioni, se l'azione di rilascio non è liscia o se i pezzi mostrano segni di usura o piegatura, sostituire i pezzi colpiti.
4. Il personale tecnico qualificato deve operare il gancio di rilascio e effettuare prove di carico a 1,1 volte la capacità di carico prima dell'uso.

Disegno di15KN Aggancio di rilascio manuale per imbarcazioni di salvataggio e zattere di salvataggio, meccanismo di rilascio a carico
