Il tipo CO di iso 5894 ha messo la multi copertura di botola dei bulloni Marine Outfitting
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan |
| Certificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numero di modello: | Standard e su misura |
| Documento: | Marine manhole cover CBT 43...14.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | As per quotation |
| Imballaggi particolari: | Pallet o su misura |
| Tempi di consegna: | Secondo l'offerta |
| Termini di pagamento: | TT, L/C, ecc. |
| Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
|
Informazioni dettagliate |
|||
| Norme: | ISO 5894:2018 | Materiale: | Acciaio dolce, acciaio inossidabile |
|---|---|---|---|
| Esame: | prova di pressione idraulica | Dimensione: | Come standard o personalizzato, come disegno del cliente |
| Tipo di applicazione: | Acqua, gas e olio | Tipo: | Tipo CO, avvolto, a scarico con ponte |
| Trattamento superficiale: | sabbiatura a S2.5 + uno strato di inchiostro epoxi, acciaio inossidabile lucidato, trattamento super | Certificati di classificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
| Evidenziare: | Copertura di botola del marinaio di iso GB 11628,Copertura di botola marina di GB 11628,L'iso ha sollevato la copertura di botola |
||
Descrizione di prodotto

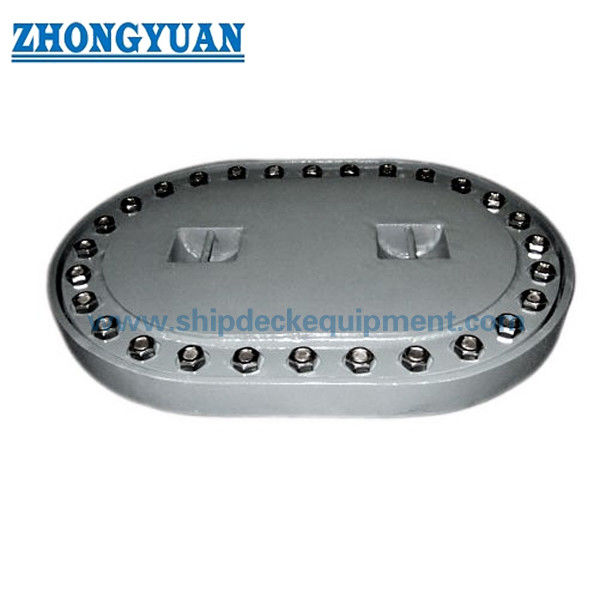

ISO 5894 Tipo CO Copertura del buco di manovra con bulloni multipli inseriti
Descrizione:
Il tipo ISO 5894 CO è un buco di manovra ovale con copertura a più bulloni per navi. È progettato e costruito secondo la norma IS05892.È in acciaio e può essere utilizzato per varie navi.. Il bullone è in acciaio inossidabile, e il dado può essere in acciaio inossidabile o bronzo o rame. Se siete interessati ai nostri prodotti, si prega di contattarci per ulteriori informazioni.
Specifica tecnica principale:
- Standard: ISO 5894:2018;
- Materiale: acciaio tenero, acciaio inossidabile;
- prova: prova di pressione idraulica;
- Dimensione: come standard o personalizzata, come disegno del cliente;
- Tipo di applicazione: impermeabile, impermeabile ai gas, impermeabile agli oli;
- Tipo: tipo CO, avvitato, con ponte;
- Trattamento superficiale: sabbiatura a S2.5 + uno strato di inchiostro epoxido, lucidato, galvanizzato, trattamento superficiale personalizzato disponibile;
- Certificati di classificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA.
Parametri tecnici principali:
| Dimensione nominale L1×b1 |
L2 | b2 | L3 | b3 | L4 | b4 | t | Fabbricazione a partire da materiali di cui all'allegato 1 Diametro |
Fabbricazione a partire da materiali di cui all'allegato 1 Numero |
| 450×350 | 570 | 470 | 520 | 420 | 622 | 522 | 6 | M20 | 16 |
| 600×400 | 720 | 520 | 670 | 470 | 772 | 572 | 8 | 20 | |
| 600 × 450 | 720 | 570 | 670 | 520 | 772 | 622 | 8 | 20 | |
| 800 × 600 | 920 | 720 | 870 | 670 | 972 | 772 | 12 | 26 | |
| NOTA 1 t indica lo spessore minimo, gli spessori non indicati nella tabella possono essere progettati secondo la prassi dei costruttori | |||||||||
Chiave: 1 piastra di coaming, 3 coperture, 2 anelli di piastra, 4 guarnizioni, 5 maniglie, 6 marcature 7 bulloni di abbraccio, 2 × M20
Le dimensioni e i dettagli della saldatura devono soddisfare la norma industriale riconosciuta.
Le dimensioni indicate tra parentesi () possono essere regolate. La parte superiore del coperchio, compresa la nocciolina, non deve sporgere dalla superficie di lavaggio quando si sceglie una dimensione tra parentesi.
NOTA 1 Se necessario, l'utilizzatore può scegliere i bulloni di accoppiamento 2 × M20.
NOTA 2 l 1 х b 1 è un'apertura libera.
NOTA 3 Il tipo di maniglia può essere progettato e modificato in base alle prassi del costruttore.
Disegno di ISO 5894 Tipo CO Manicomio ovale con copertura avvolta
