Tipo copertura d'apertura orizzontale Marine Outfitting di JIS F2320 della covata del serbatoio dell'olio del carico di B

Tipo copertura d'apertura orizzontale Marine Outfitting di JIS F2320 della covata del serbatoio dell'olio del carico di B

Dettagli:

Luogo di origine: La Cina
Marca: Zhongyuan
Certificazione: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
Numero di modello: Standard e su misura
Documento: Marine Swing type oil tank ...94.pdf

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1
Prezzo: As per quotation
Imballaggi particolari: Pallet o su misura
Tempi di consegna: Secondo l'offerta
Termini di pagamento: TT, L/C, ecc.
Capacità di alimentazione: Soddisfaccia i bisogni dei clienti
Miglior prezzo Contatto

Informazioni dettagliate
Norme: JIS F 2320-2003 Materiale: Acciaio leggero, acciaio inossidabile, acciaio inossidabile duplex, alluminio,
Materiali da imballaggio: Neoprene, NBR, Hi-NBR, Viton, Teflon Esame: Prova di pressione idraulica, prova del tubo, prova del gesso
Dimensione: Come standard o personalizzato, come disegno del cliente Tipo di applicazione: Impermeabile, impermeabile alle intemperie, impermeabile al gas, impermeabile all'olio
Tipo aperto: Ruota manuale Tipo di chiusura: di larghezza superiore a 20 cm
Trattamento superficiale: sabbiatura a S2.5 + uno strato di inchiostro epoxidico, lucidato, galvanizzato, trattamento superfic Certificati di classificazione: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA
Evidenziare:

Copertura stretta della covata dell'olio di CCS JIS F2320

,

Copertura stretta della covata dell'olio di JIS F2320

,

Copertura della covata del marinaio di JIS F 2320-2003

Descrizione di prodotto

JIS F2320 Tipo B Copertura orizzontale di apertura del serbatoio dell'olio



Descrizione:

Il filtro è realizzato con materiale anti-erosione.Le parti della trasmissione sono generalmente realizzate in lega di rame, per evitare scintille causate dalla copertura aperta e chiusa.un foro di osservazione il cui diametro non è inferiore a 150 mm si trova insieme al coperchio della botola, il foro di osservazione è dotato di un dispositivo di chiusura del coperchio del portello a tenuta al petrolio e di una rete di rame antincendio.



Specifica tecnica principale:

  1. Standard: JIS F 2320-2003
  2. Materiale: acciaio mite, acciaio inossidabile, acciaio inossidabile duplex, alluminio,
  3. Materiali di imballaggio: Neoprene, NBR, Hi-NBR, Viton, Teflon
  4. Prova: prova di pressione idraulica, prova del tubo, prova del gesso
  5. Dimensioni: come standard o personalizzato, come disegno del cliente,
  6. Tipo di applicazione: impermeabile, impermeabile alle intemperie, impermeabile ai gas, impermeabile agli oli,
  7. Tipo aperto: ruota manuale
  8. Tipo di chiusura: a cerniera
  9. Trattamento superficiale: sabbiatura a S2.5 + uno strato di inchiostro epoxido, lucidato, galvanizzato, trattamento superficiale personalizzato disponibile.
  10. Certificati di classificazione: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA.



Parametro tecnico principale

Dimensione nominale D D1 H R D2 A A1 A2 B H3 h1 　 　 　 　
760 760 731 180 760 710 491 436 425 70 144 90 　 　 　 　
910 910 881 200 910 860 566 506 500 80 164 100 　 　 　 　
1220 1 220 1 191 240 1220 1170 721 656 695 95 204 115 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
Dimensione nominale L F1 d1 d2 F a1 d3 d20 d19 E r1 r2 　 　 　
760 320 13 6 110 60 130 85 72 61 62 40 75 55 　 　 　
910 330 146 120 70 140 90 82 71 72 50 80 60 　 　 　
1220 340 156 130 80 150 100 94 81 82 60 85 65 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
Dimensione nominale r1 r4 r5 d5 d6 d7 d8 d9 dl8 d10 d11 d12 d13 L1 L2
760 125 92 57 66 40 106 150 186 190 64 39 Tr38×7 30 278 197
910 130 97 62 70 44 110 154 190 194 68 43 Tr42×7 34 288 207
1220 135 102 67 76 50 116 160 196 300 74 49 Tr48×8 39 303 222
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
Dimensione nominale d14 d15 d16 d17 Y h2 b1 b3 H1 h3 h4 Riferimento
Peso		 　 　 　
760 60 M58X2 76 105 60 110 84 64 188 100 115 314 　 　 　
910 64 M62X2 80 109 65 120 85 58 188 100 115 383 　 　 　
1220 72 M70X2 86 115 72 135 94 50 208 120 135 535 　 　 　

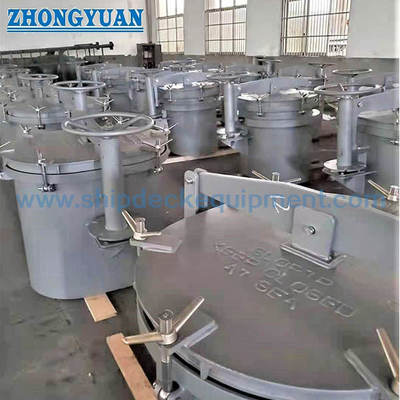

Tipo copertura d'apertura orizzontale Marine Outfitting di JIS F2320 della covata del serbatoio dell'olio del carico di B 0

Disegno del JIS F2320 tipo B Apertura orizzontale del serbatoio di carico del serbatoio di olio Copertura del portello

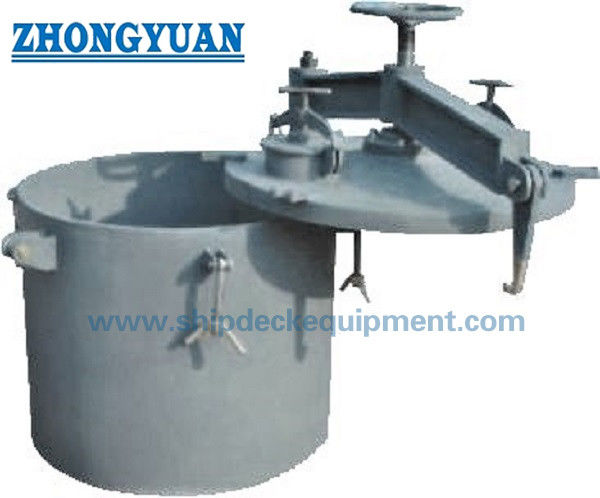

Tipo copertura d'apertura orizzontale Marine Outfitting di JIS F2320 della covata del serbatoio dell'olio del carico di B 1Tipo copertura d'apertura orizzontale Marine Outfitting di JIS F2320 della covata del serbatoio dell'olio del carico di B 2
