Visualizzazione del prodotto

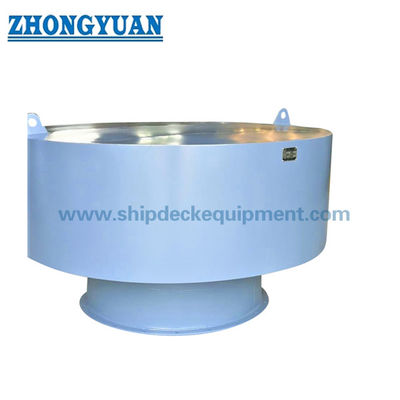

Il ventilatore a fungo marino GB 3887 di tipo D è un apparecchio di ventilazione di ponte di grande diametro progettato per la ventilazione di spazi più grandi delle navi.È normalmente installato sopra la posizione 2 del ponte a bordo libero e può essere disposto per la ventilazione naturale o collegato a un ventilatore attraverso il collegamento a flange quando è necessaria una ventilazione meccanica.

Il coperchio a forma di fungo protegge l'apertura di ventilazione mentre la rete inossidabile aiuta a impedire che ratti, insetti e oggetti estranei entrino nello spazio ventilato.Questa pagina è stata preparata in base ai dati GB 3887-83 tipo D forniti.- posizione finale dell'installazione, requisiti di resistenza alle intemperie, dettagli della flange del ventilatore, scelta del materiale, sistema di rivestimento,e il campo di applicazione dell'omologazione di classe deve essere confermato in base ai disegni del veicolo e ai requisiti del progetto.

I riferimenti pubblici alle attrezzature marittime descrivono anche i ventilatori a fungo di tipo GB 3887 D come grandi apparecchi di ventilazione marittime con applicazioni di ventilazione naturale, personalizzazione opzionale,protezione da maglie inossidabili, e le opzioni di trattamento della superficie marina.

Specificità rapide

• Tipo di prodotto: ventilatore a funghi marini di tipo D → apparecchiatura di ventilazione di grande diametro per gli spazi meteorologici del ponte di una nave.
• Standard: GB 3887-83 secondo i dati forniti → l'edizione standard applicabile deve essere confermata per i nuovi progetti.
• Dimensioni nominali: da DN400 a DN1200 → progettate per aperture di ventilazione più ampie e spazi interni più ampi.
• Modalità di ventilazione: ventilazione naturale; connessione del ventilatore possibile tramite connessione a flange → dettagli dell'interfaccia del ventilatore richiedono la conferma del disegno.
• Materiali: acciaio tenero, acciaio inossidabile, bronzo, rame → selezionati in base all'ambiente di corrosione e alle specifiche del progetto.
• Protezione con maglia: la maglia in acciaio → aiuta a impedire che ratti, insetti e oggetti estranei entrino in spazi ventilati.
• Trattamento superficiale: Sa 2.5 blasting + epoxy shop primer reference, opzioni galvanizzate o lucide disponibili → finitura finale secondo i requisiti del recipiente.
• Classificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS e altri ambiti di ispezione disponibili in base alle esigenze del progetto.

Principali parametri tecnici

Guida alla selezione e alla ricerca

Passo 1: confermare il ventilatore a funghi di tipo GB 3887 D con diametro nominale DN400 a DN1200 in base al calcolo della ventilazione e alla disposizione del recipiente.

Passo 2: confermare il requisito di ventilazione naturale o meccanica, inclusi il collegamento della flange del ventilatore, le dimensioni del ventilatore e, se del caso, i dettagli del collegamento.

Fase 3: confermare il luogo di installazione: posizione del ponte a bordo libero, esposizione alle intemperie, disposizione dell'apertura, esigenza di drenaggio e spazio libero sul ponte circostante.

Fase 4: confermare i requisiti di materiale: acciaio tenero, acciaio inossidabile, bronzo, rame o materiale speciale resistente alla corrosione in base all'ambiente di servizio.

Fase 5: confermare la reticolazione, la disposizione del rivestimento, il trattamento superficiale, il sistema di rivestimento, il requisito di finitura galvanizzata o lucidata.

Fase 6: confermare la portata dell'ispezione di classe, il certificato di materiale, il certificato di fabbricante, la quantità, la destinazione e il tempo di consegna.

Struttura

Copertura per funghi. Corpo di ventilazione. Flancia di montaggio del ponte. Apertura del passaggio d'aria. Schermata in maglia inossidabile. Flancia di connessione del ventilatore quando specificata.

Ventilazione, protezione e vantaggi tecnici

• Il design del coperchio fungino aiuta a proteggere l'apertura di ventilazione dall'esposizione diretta alle intemperie mantenendo il flusso d'aria.
• L'ampia gamma di diametri di tipo D è adatta per la ventilazione di spazi più grandi delle navi in cui è richiesta una superficie di passaggio dell'aria più ampia.
• La protezione in rete in acciaio inossidabile riduce il rischio che ratti, insetti e oggetti estranei entrino nel compartimento ventilato.
• La connessione di ventilazione naturale o di ventilazione meccanica deve essere selezionata in base al progetto e all'arrangiamento approvati della ventilazione del recipiente.
• La scelta del materiale è importante perché il ventilatore è esposto all'atmosfera marina, allo spruzzo di sale e alle condizioni meteorologiche.
• L'installazione deve tener conto della penetrazione del ponte, dei dettagli di saldatura o di montaggio, del drenaggio, della riparazione del rivestimento e dei requisiti di ispezione di classe.

Attributi personalizzati

• Standard: GB 3887-83 secondo i dati forniti → confermare l'ultimo standard di progetto prima del rilascio.
• Tipo: ventilatore a funghi di grande diametro di tipo D.
• Diametro nominale: DN400-1200 → selezionato in base alle esigenze di ventilazione e alla disposizione del recipiente.
• Materiale: acciaio mite / acciaio inossidabile / bronzo / rame → il materiale finale dipende dall'ambiente di corrosione e dalle esigenze del cliente.
• Modalità di ventilazione: ventilazione naturale o connessione del ventilatore → dettagli della flange del ventilatore da confermare.
• Protezione dalle maglie: maglie inossidabili → protezione da insetti e oggetti estranei.
• Trattamento superficiale: soffiatura, inchiostro epossidico, galvanizzazione, lucidatura o finitura personalizzata.
• Requisito di certificato: disponibile in base allo scopo del progetto → è necessario confermare l'approvazione di classe e il requisito di ispezione.

Come funziona

Air enters through the mushroom ventilator opening → Stainless mesh prevents foreign-object entry → Ventilation air passes into ship spaces → Fan connection can provide mechanical ventilation when arranged → Weather protection and coating maintain marine service performance

Applicazioni

Navi da carico. Tanker. Navi passeggeri. Gascarri. Grandi compartimenti delle navi. Spazi ausiliari della sala macchine.

Certificazioni e vantaggi

I certificati possono essere organizzati in base ai requisiti del progetto, all'ambito di ispezione, alla tracciabilità dei materiali e alla procedura di approvazione della società di classificazione.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore.

Disegno e foto

Domande frequenti

Q1: GB 3887 Tipo D è solo per la ventilazione naturale?

R1: No. I dati forniti indicano l'uso di ventilazione naturale e consentono anche il collegamento del ventilatore con una flange quando è necessaria una ventilazione meccanica.

D2: Perché è installata la rete inossidabile?

R2: La rete in acciaio inossidabile aiuta a impedire che ratti, insetti e oggetti estranei entrino nello spazio ventilato, consentendo al contempo al flusso d'aria di attraversare il ventilatore.

Q3: Quali informazioni sono necessarie prima del preventivo?

A3: confermare le dimensioni del DN, la posizione di installazione, i requisiti di ventilazione, eventuali requisiti di flange del ventilatore, il materiale, il trattamento superficiale, l'ambito di applicazione del certificato, la quantità, il tipo di recipiente e i requisiti di consegna.
