Porta stagna in acciaio marino a battente singolo con chiavistelli azionabili da entrambi i lati | Tipo A GB/T 3477

Porta a foglia singola resistente alle intemperie in acciaio marino con cani, operabile da entrambi i lati. GB/T 3477 Tipo A.

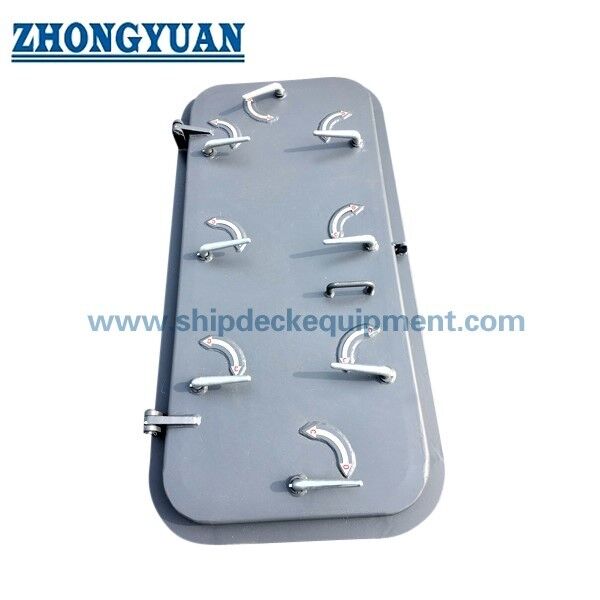

Visualizzazione del prodotto

La porta a foglia singola resistente alle intemperie in acciaio marino GB/T 3477 di tipo A è destinata alle aperture d'accesso nelle sovrastrutture chiuse, nelle casette, nei cammini di accompagnamento, negli spazi della parte anteriore,e confini simili sopra il ponte a bordo liberoLa lamina a cerniera si chiude contro una guarnizione continua, mentre diversi cani o dispositivi di fissaggio comprimono la guarnizione intorno al telaio per limitare l'ingresso di acqua sotto esposizione alle condizioni atmosferiche.

“Dogs operabile da entrambi i lati” significa che i dispositivi di chiusura possono essere rilasciati e fissati da entrambi i lati della paratia.Direzione di apertura, altezza della soglia, posizione di installazione, resistenza della paratia circostante e disposizione di apertura verso l'esterno devono seguire il disegno del recipiente, i requisiti della linea di carico e l'omologazione di classe.Questa pagina conserva la base di misura GB/T 3477-2008 tipo A fornita dal cliente· nuovi progetti dovrebbero confermare se è necessaria l'attuale edizione di GB/T 3477-2023.

Specificità rapide

• Tipo di prodotto: porta a cerniera monofilata in acciaio impermeabile → fornisce protezione contro le intemperie per le aperture di accesso esterne sopra il ponte a bordo libero; non si tratta di una porta di suddivisione impermeabile.
• Disposizione di chiusura: più cani operabili da entrambi i lati → consente di comprimere la guarnizione e di aprire o fissare la porta da entrambi i lati della paratia.
• Base standard: i dati sui clienti seguono la norma GB/T 3477-2008 Tipo A → questa edizione è stata ritirata; la norma GB/T 3477-2023 è l'attuale norma nazionale per la conferma di nuovi progetti.
• Serie di aperture chiare: da 1200 × 600 mm a 1700 × 800 mm secondo la tabella fornita → selezionate in base all'accesso, al passaggio dell'attrezzatura, allo spazio di installazione e alla disposizione approvata della nave.
• Opzioni di materiale: acciaio tenero o acciaio inossidabile per la costruzione navale → qualità finale, materiali di consumo per la saldatura, materiale di guarnizione, elementi di fissaggio e dettagli di isolamento dalla corrosione sono specifici del progetto.
• Contorno delle porte: le varianti AF/AY sono indicate nella tabella fornita → configurazione degli angoli, dettaglio R80 e taglio della paratia devono corrispondere al disegno selezionato.
• Ispezione: l'ispezione dimensionale, la verifica del contatto con la guarnizione, la verifica operativa, la prova del gesso e la prova del tubo possono essere organizzate in base al piano di ispezione concordato e ai requisiti di classe.
• Sicurezza facoltativa: antipirateria o dispositivo di blocco interno può essere discusso → non deve essere in conflitto con i requisiti di fuga, sicurezza antincendio, operativa o di classe.

Principali parametri tecnici

Guida alla selezione e alla ricerca

Prima fase:Confermare la norma contrattuale e la designazione: GB/T 3477-2008 tipo A, attuale GB/T 3477-2023, contorno AF o AY, apertura libera H × W, lato cerniera e direzione di apertura.

Passaggio 2:Indicare il tipo di nave, la lunghezza della nave, il confine dell'installazione, il livello del ponte, la posizione della linea di carico, l'altezza del davanzale o del rivestimento, lo spessore della paratia circostante e il rinforzo disponibile.

Passo 3:Confirmare lo spessore della piastra della foglia della porta, la pianificazione dei rigidi, il profilo del telaio, il numero e la posizione dei cani, la disposizione delle cerniere, la sezione delle guarnizioni e se la porta deve normalmente aprirsi verso l'esterno.

Passo 4:Materiale di conferma e protezione dalla corrosione: acciaio da costruzione navale o acciaio inossidabile, sistema di rivestimento, galvanizzazione a caldo se necessario, elementi di fissaggio inossidabili, materiale di guarnizione e dettagli di isolamento galvanico.

Passo 5:Confirmare le funzioni opzionali: blocco antipirateria, sicurezza interna, fornitura di lucchetto, dispositivo di tenuta aperta, piastra di calcio, pannello di visione, grado di incendio, isolamento o interfaccia di controllo dell'accesso.Ogni opzione è soggetta all'approvazione del progetto.

Passo 6:Confirmare la portata dell'ispezione e della documentazione: prova del gesso, prova del tubo, prova operativa, certificati di materiale, certificato del produttore, testimonianza di classe, quantità, destinazione e tempo di consegna richiesto.

Struttura

Welded steel door frame | Single hinged steel leaf | Continuous weathertight gasket | Multiple dogs / clamping devices | Both-side operating handles | Hinges and pins | Door stiffeners | Hold-open arrangement | Optional anti-piracy lock | Coating or stainless-steel finish

Vantaggi in termini di resistenza alle intemperie, installazione e qualità

• Molti cani distribuiscono la compressione intorno al perimetro della porta, aiutando la guarnizione a mantenere un contatto continuo con il telaio quando la porta è regolata e fissata correttamente.
• Il funzionamento su entrambi i lati consente al personale di rilasciare o fissare i dispositivi di chiusura da entrambi i lati del confine senza descrivere la porta come doppia o doppia oscillazione.
• Lo spessore finale e il rinforzo dipendono dalla dimensione della porta, dalla lunghezza della nave, dalla posizione di esposizione, dal livello di resistenza e dalla temperatura.e il disegno della norma o della classe approvata.
• L'apertura dell'impianto e la paratia circostante richiedono un controllo dimensionale prima della saldatura.
• Guarnizioni intercambiabili, dispositivi di chiusura regolabili, cerniere utilizzabili e punti di lubrificazione accessibili supportano l'ispezione e la manutenzione per tutta la vita utile del recipiente.a seconda del disegno selezionato.
• Le porte in acciaio inossidabile richiedono un grado, una finitura superficiale, un livello elevato di resistenza e un livello elevato di resistenza.trattamento della saldatura, e conferma dell'isolamento da metalli diversi.
• Il controllo della qualità può comprendere la tracciabilità del materiale, il controllo delle procedure di saldatura, l'ispezione dimensionale, i controlli di piattezza e diagonale, l'impegno dei cani, il funzionamento delle cerniere, la verifica del contatto delle guarnizioni,prova del tubo, ispezione dei rivestimenti e testimonianza in classe secondo il piano di ispezione concordato.

Attributi personalizzati

• Categoria di prodotto: porta impermeabile → per i confini di accesso esterno sopra il ponte a bordo libero; non per il servizio di suddivisione impermeabile, a meno che non sia progettata e omologata separatamente.
• Tipo di foglia: foglia singola, a cerniere → la foglia si apre in una direzione approvata e è normalmente disposta in modo da aprirsi verso l'esterno, a meno che non sia accettato diversamente.
• Metodo di chiusura: più cani operabili da entrambi i lati → fornisce una compressione distribuita della guarnizione e accesso ai comandi di chiusura da entrambi i lati.
• Standard precedente: GB/T 3477-2008 Tipo A → utilizzare quando richiesto per una nave esistente, un progetto di sostituzione o un disegno contrattuale basato sull'edizione precedente.
• Standard corrente: GB/T 3477-2023 → conferma per nuovi progetti perché l'edizione 2008 è ufficialmente ritirata.
• Distanza di apertura: da 1200 × 600 a 1700 × 800 mm nei dati forniti → selezionati in base al passaggio libero, all'accesso alle attrezzature, alla disposizione della nave e al disegno approvato.
• Materiale: acciaio tenero o acciaio inossidabile → devono essere confermati i gradi finali e i requisiti di saldatura; la sostituzione dell'acciaio inossidabile non è un semplice scambio di materiale.
• Prova: prova del gesso / prova del tubo / prova operativa → metodo di prova, pressione, distanza, ugello, criteri di accettazione e testimonianza seguono il piano di ispezione approvato.
• Opzione di sicurezza: dispositivo di blocco antipirateria → disponibile solo quando compatibile con le procedure di fuga di emergenza, di protezione antincendio e di esercizio della nave.
• Classificazione antincendio: da confermare → la costruzione impermeabile non garantisce automaticamente l'integrità antincendio di classe A o B.

Come funziona

Close the hinged leaf against the frame → Engage dogs from either side → Dogs compress the continuous gasket around the perimeter → Gasket and frame limit weather-water ingress → Release dogs and open the leaf in the approved direction

Applicazioni

Enclosed superstructures | Deckhouses | Companionways | Forecastle access | External accommodation access | Machinery-casing access above freeboard deck | Weather-exposed bulkhead openings | Newbuilding and replacement projects

Certificazioni e vantaggi

I certificati e le testimonianze di ispezione possono essere organizzati in base allo standard contrattuale, alla società di classe, al requisito della bandiera, al disegno approvato, alla tracciabilità dei materiali e al piano di ispezione concordato.I certificati non sono automaticamente inclusi in ogni fornitura.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore.

Qualora sia richiesta l'integrità antincendio, l'integrità impermeabile, l'omologazione o la certificazione legale, la configurazione esatta del prodotto e l'ambito di omologazione devono essere confermati separatamente prima della quotazione.

Disegno e foto

Domande frequenti

Q1:Qual è la differenza tra una porta impermeabile e una porta impermeabile?

A1:Una porta impermeabile è destinata a impedire all'acqua di penetrare nella nave sotto esposizione alle intemperie quando è adeguatamente chiusa.Non è progettato automaticamente per resistere a una testa idrostatica continua o per servire come porta di divisione impermeabileLa funzione di confine richiesta deve essere confermata dal piano della nave e dalle regole di classe.

Q2:Il fatto che i cani siano operabili da entrambi i lati significa che la porta si apre in entrambi i sensi?

A2:No, significa che i cani o i dispositivi di chiusura possono essere azionati da entrambi i lati della paratia.normalmente verso l'esterno per le porte della linea di carico esposte, a meno che non sia accettato un altro sistema.

Q3:Un nuovo progetto dovrebbe specificare GB/T 3477-2008 o GB/T 3477-2023?

A3:GB/T 3477-2008 può rimanere rilevante per porte di ricambio o disegni esistenti, ma è ufficialmente ritirato.e il requisito di bandiera dovrebbe confermare l'edizione contrattuale prima della produzione.
