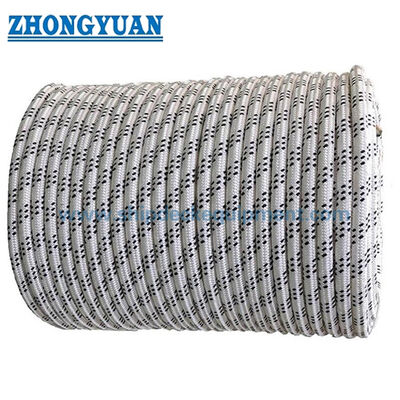

HMPE/UHMWPE Corda di rimorchio marina con splice oculare.

Cima Marina HMPE / UHMWPE con Occhiello Splicato | Cima di Rimorchio Leggera ad Alta Resistenza

Panoramica del Prodotto

Questa cima marina HMPE / UHMWPE viene fornita per assistenza a rimorchiatori, rimorchio portuale, movimenti in cantiere navale, rimorchio oceanico e altre operazioni marine dove è richiesta una cima di rimorchio leggera e ad alta resistenza con bassa estensione. La cima può essere fornita con un occhiello su una o entrambe le estremità, con le dimensioni dell'occhiello, la manica protettiva, il grillo e la disposizione di connessione confermati rispetto al verricello di rimorchio, al gancio di rimorchio, alla bitta, all'ancorotto o alla staffa di rimorchio.

Il prodotto viene fornito tramite partner di produzione qualificati a lungo termine piuttosto che rappresentato come una cima prodotta internamente. La costruzione della cima, il grado della fibra, il diametro, la lunghezza, il carico di rottura minimo (MBL), l'allungamento, l'efficienza dello splice, la protezione dall'abrasione e i documenti di ispezione devono essere confermati per ogni ordine. Il prodotto è descritto e fornito come cima HMPE / UHMWPE, con il grado effettivo della fibra e la fonte di approvvigionamento confermati per ogni ordine.

Specifiche Rapide

• Tipo di prodotto: cima marina HMPE / UHMWPE → cima di trazione per rimorchiatori, porti, cantieri navali e disposizioni di rimorchio oceanico; non una fionda di sollevamento.
• Base materiale: fibra di polietilene ad alto modulo → selezionata per l'elevato rapporto resistenza-peso, la bassa estensione e la facilità di movimentazione rispetto alle cime comparabili a base di filo pesante.
• Grado della fibra: fibra HMPE / UHMWPE secondo la documentazione tecnica della fabbrica fornitrice.
• Opzioni di costruzione: costruzione a 8 trefoli, 12 trefoli o cima rivestita → la costruzione finale viene selezionata in base ai requisiti del verricello, della movimentazione, dell'abrasione e dell'ispezione.
• Terminazione dell'estremità: occhiello su una o entrambe le estremità → l'occhiello morbido, il grillo, la lunghezza dell'occhiello, la manica protettiva e l'interfaccia di connessione vengono confermati prima della produzione.
• Gestione dell'abrasione: cima rivestita e manica anti-abrasione opzionale → la durata utile dipende dalla costruzione della cima, dalle condizioni del passacavo, dal raggio di curvatura, dalla pressione di contatto e dalla pratica operativa.
• Dati di carico: MBL ed allungamento per diametro e costruzione → i valori devono provenire dalla scheda tecnica approvata del produttore o dal certificato di prova, non dalla tabella di riferimento non HMPE fornita.
• Fornitura e test: produzione in fabbrica partner con ispezione pre-spedizione → l'ambito del test, la tracciabilità, l'imballaggio e la supervisione di terze parti o di classe vengono organizzati secondo i requisiti dell'ordine.

Parametri Tecnici Principali

Guida alla Selezione e Richiesta

Passo 1: Confermare l'applicazione di rimorchio: assistenza a rimorchiatore portuale, movimento in cantiere navale, rimorchio oceanico, componente di rimorchio di emergenza, servizio di imbarcazione da lavoro o altra operazione definita.

Passo 2: Fornire MBL richiesto, diametro nominale o limitazione di dimensioni, lunghezza finita, tiro alla bitta dell'imbarcazione di rimorchio, carico dinamico previsto e specifica del progetto o del proprietario applicabile.

Passo 3: Confermare la costruzione e il materiale della cima: HMPE / UHMWPE, produttore o grado della fibra richiesto, costruzione a 8 trefoli / 12 trefoli / rivestita, e se una coda più elastica o uno stretcher fa parte del sistema di rimorchio.

Passo 4: Confermare i dettagli della terminazione: uno o due occhielli, lunghezza dell'occhiello, occhiello morbido o grillo, manica protettiva, interfaccia con ancorotto o gancio di rimorchio, e qualsiasi disposizione di cima messaggera.

Passo 5: Confermare le interfacce operative: tamburo del verricello di rimorchio, cabestano, passacavo, rullo, bitta, raggio di curvatura, condizione di stoccaggio e aree che richiedono protezione aggiuntiva dall'abrasione.

Passo 6: Fornire quantità, requisito di colore o identificazione, certificato e ambito di prova, metodo di imballaggio, destinazione di consegna, tempo di consegna richiesto e disegno o foto se disponibili.

Struttura

Corpo della cima portante HMPE / UHMWPE | Costruzione a 8 trefoli / 12 trefoli / rivestita | Occhiello realizzato in fabbrica | Grillo opzionale | Manica protettiva / protezione dall'abrasione | Rivestimento della cima | Marcatura di identificazione | Bobina o mulinello imballato secondo l'ordine

Vantaggi di Rimorchio, Splicing e Fornitura

• Le prestazioni di elevata resistenza-peso riducono l'onere della movimentazione manuale e il peso della movimentazione sul ponte, mentre il diametro finale e l'MBL rimangono specifici del progetto.
• La bassa estensione fornisce una risposta di rimorchio diretta e una lunghezza della cima controllata, ma il sistema di rimorchio deve tenere conto del carico d'urto e dell'assorbimento di energia piuttosto che trattare l'HMPE come un sostituto diretto del nylon.
• Una costruzione HMPE galleggiante può semplificare il recupero e la movimentazione in superficie; la galleggiabilità deve essere confermata per la cima finita, comprese le coperture, i grilli e i componenti protettivi.
• La resistenza all'abrasione può essere migliorata attraverso la costruzione della cima, il rivestimento della fibra e la protezione dall'abrasione sostituibile, ma spigoli vivi, passacavi ruvidi, piccoli raggi di curvatura e scivolamenti che generano calore possono ancora danneggiare la cima.
• Gli occhielli vengono prodotti e ispezionati come parte dell'assemblaggio della cima perché la geometria dell'occhiello, la lunghezza di inserimento, la rastremazione e la protezione influiscono direttamente sulle prestazioni della terminazione.
• Il diametro della cima, le condizioni del tamburo del verricello, l'angolo di flessione, la geometria del passacavo e l'hardware di connessione devono essere esaminati insieme per evitare schiacciamenti locali, piegature eccessive o superfici di contatto incompatibili.
• L'approvvigionamento da fabbriche partner a lungo termine supporta la fornitura ripetuta, prezzi competitivi e corrispondenza delle specifiche senza implicare che tutti i tipi di cime siano prodotti internamente.
• I documenti di ispezione e prova possono essere organizzati secondo l'ordine, con il coinvolgimento di classe o di terze parti confermato prima del preventivo.

Attributi Personalizzati

• Materiale: HMPE / UHMWPE → produttore esatto della fibra, grado e specifica del filato da confermare.
• Grado della Fibra: fibra HMPE / UHMWPE secondo la documentazione della fabbrica fornitrice → grado esatto e dati di prestazione devono essere confermati per ogni ordine.
• Costruzione: cima a 8 trefoli / 12 trefoli / rivestita → selezionare in base a resistenza, movimentazione, esposizione all'abrasione, compatibilità con il verricello e metodo di ispezione.
• Diametro e MBL: Specifico del progetto → non dedurre l'MBL dell'HMPE dalle tabelle di nylon, polipropilene o poliestere/nylon.
• Allungamento: sistema di cima a bassa estensione → la curva di allungamento effettiva e il comportamento a carico di lavoro dovrebbero essere richiesti quando la risposta dinamica è critica.
• Terminazione: Occhiello → numero di occhielli, lunghezza dell'occhiello, grillo, manica e interfaccia hardware devono essere indicati nella specifica di acquisto.
• Protezione dall'Abrasione: Manica protettiva opzionale → posizione e lunghezza dovrebbero corrispondere alle zone di contatto con passacavo, bitta, gancio di rimorchio o ponte.
• Colore e Marcatura: Da confermare → striscia identificativa, etichetta, numero di serie e marcatura della lunghezza possono seguire i requisiti del progetto.
• Documenti di Ispezione: Secondo l'ambito dell'ordine → certificato di prova del produttore, supervisione di terze parti o documentazione di classe non sono impliciti per impostazione predefinita.
• Stato di Fornitura: Prodotto approvvigionato → fornito tramite partner qualificati di produzione di cime a lungo termine con specifiche e controlli pre-spedizione.

Come Funziona

Il carico di rimorchio viene applicato attraverso il gancio di rimorchio, il verricello, la bitta o la staffa di rimorchio → L'occhiello trasferisce il carico nel corpo della cima → I trefoli HMPE condividono il carico di trazione con bassa estensione → I passacavi e la protezione dall'abrasione controllano il percorso e il contatto della cima → Le condizioni della cima vengono ispezionate dopo l'operazione e prima del riutilizzo

Applicazioni

Assistenza a rimorchiatori portuali | Movimento navi in cantiere navale e bacino di carenaggio | Rimorchio oceanico | Rimorchio di chiatte | Rimorchio di imbarcazioni da lavoro | Operazioni di rimorchio di scorta | Fornitura di componenti per rimorchio di emergenza | Progetti di cime di rimorchio sostitutive

Certificazioni e Vantaggi

I documenti di ispezione e certificazione possono essere organizzati secondo la costruzione della cima selezionata, l'ambito di prova, la tracciabilità del materiale e i requisiti del progetto. Il coinvolgimento di classe è disponibile su richiesta e rimane soggetto alla capacità della fabbrica fornitrice e alla procedura di approvazione di classe pertinente.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di Prova del Produttore — disponibile su richiesta e soggetto a conferma del progetto.

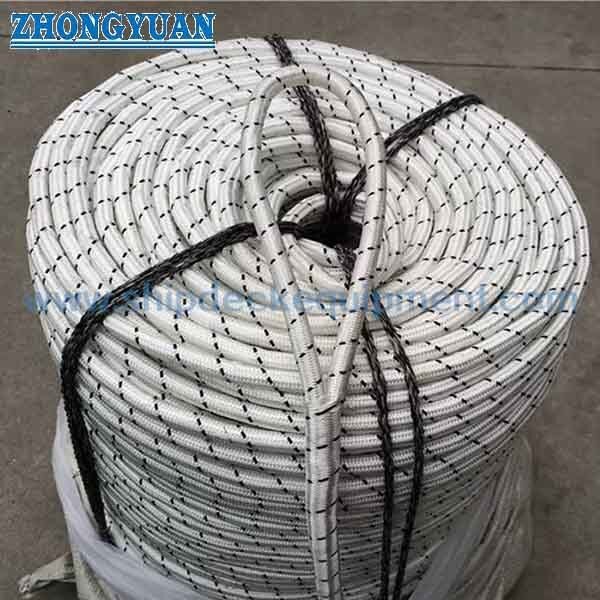

Disegno e Foto

FAQ

D1: In che modo una cima di rimorchio HMPE differisce da una cima di rimorchio in nylon o poliestere?

R1: L'HMPE è selezionato per le sue prestazioni di elevata resistenza-peso e bassa estensione. Il nylon fornisce un maggiore assorbimento di energia elastica, mentre il poliestere offre generalmente un allungamento più moderato e una movimentazione stabile. La cima corretta dipende dalla dinamica di rimorchio, dalla disposizione del verricello, dall'esposizione all'abrasione, dall'hardware e dall'MBL richiesto; i nomi dei materiali non devono essere trattati come intercambiabili.

D2: Come dovrebbe essere specificato l'MBL richiesto?

R2: L'MBL dovrebbe essere stabilito dall'operazione di rimorchio, dal tiro alla bitta dell'imbarcazione, dal carico dinamico, dalla disposizione della cima di rimorchio, dalla capacità dei raccordi collegati, dai fattori di progettazione e dalle regole applicabili del proprietario, della classe o del progetto. L'MBL è un valore di resistenza alla rottura e non dovrebbe essere etichettato come SWL o carico di rimorchio sicuro.

D3: Ogni cima fornita viene consegnata con certificazione di classe?

R3: No. I rapporti di prova del produttore, l'ispezione di terze parti e i certificati di classe vengono organizzati solo se inclusi nell'ambito dell'ordine concordato.
