Tipo botola ovale a livello Marine Outfitting di JIS F 2304 di B multi Bolt
Dettagli:
| Documento: | Marine manhole cover CBT 43...14.pdf |
|
Informazioni dettagliate |
|||
| Norme: | JIS F 2304-1989 | Tipo: | B, copertura multi-bolt della pastiglia di lavaggio |
|---|---|---|---|
| Materiale: | Acciaio dolce, acciaio inossidabile | Peso: | 52da 0,8 a 59,6 kg |
| Esame: | prova di pressione idraulica | Dimensione: | Come standard o personalizzato su richiesta |
| Tipo di applicazione: | Acqua, gas e olio | Tipo di guarnizione: | Neoprene, Buna A, su misura |
| Materiale del bullone: | Acciaio inossidabile, bronzo, ottone | Trattamento superficiale: | sabbiatura a S2,5 + uno strato di inchiostro epoxido, lucidato, galvanizzato, trattamento superficia |
| Certificati di classificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA. | ||
| Evidenziare: | copertura di botola marina di jis f 2304,copertura di botola marina 59.6kg,copertura di botola marina del nk |
||
Descrizione di prodotto

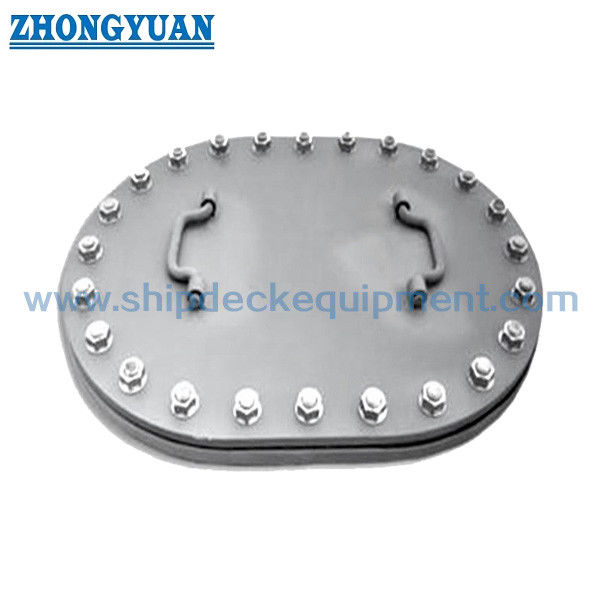

JIS F 2304 Tipo B Flusso multi-bolto Manicomio ovale
Descrizione:
JIS F 2304 Tipo B è un coperchio di manhole a scarico. Ha una forma ovale con più bulloni. Il materiale principale è l'acciaio mite, il bullone e il dado hanno una scelta alternativa per acciaio inossidabile, bronzo, ottone.Il nostro anello di manhole è tagliato come un intero pezzo senza saldatura butt diversi pezzi insiemeQuesta lavorazione assicura che l'anello abbia una superficie superiore liscia per mantenere un buon tenuta all'acqua e tenuta all'olio.
Specifica tecnica principale:
- Standard: JIS F 2304-1989
- Tipo: B, copertura multi-bolt con tampone di scarico;
- Materiale: acciaio mite, acciaio inossidabile,
- Peso: da 52,8 a 59,6 kg;
- prova: prova di pressione idraulica,
- Dimensione: come standard o personalizzata su richiesta;
- Tipo di applicazione: tenuta all'acqua, tenuta al gas, tenuta all'olio,
- Tipo di guarnizione: Neoprene, Buna A, Customized;
- Materiale del bullone: acciaio inossidabile, bronzo, ottone;
- Trattamento superficiale: Sandblasting to S2.5 + one layer of epoxy shop primer, Polished, Galvanized, Customized surface treatment available.
- Certificati di classificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA.
Parametro tecnico principale:
| Nome nominale | Apertura | Gassette | Copertura |
Bolt Quantità |
Riferimento | |||||
| L | B | L1 | B1 | L2 | B2 | L3 | B3 |
Peso (kg) |
||
| 4 535 | 450 | 350 | 480 | 380 | 550 | 450 | 620 | 520 | 20 | 42.8 |
| 5 040 | 500 | 400 | 530 | 430 | 600 | 500 | 670 | 570 | 22 | 49.1 |
| 6 040 | 600 | 400 | 630 | 430 | 700 | 500 | 770 | 570 | 24 | 56.6 |
| 6 045 | 600 | 450 | 630 | 480 | 700 | 550 | 770 | 620 | 24 | 59.6 |
Disegno di JIS F 2304 Tipo B Flusso Multi-Bolt Manhole Ovale
