Il tipo di iso 5894 FA la multi botola dei bulloni con la copertura superiore messa Marine Outfitting
Dettagli:
| Documento: | Marine manhole cover CBT 43...14.pdf |
|
Informazioni dettagliate |
|||
| Norme: | BS ISO 5894:2018/ GB 11628 | Tipo: | FARE |
|---|---|---|---|
| Materiale: | Acciaio dolce, acciaio inossidabile | Guarnizione: | Adatto a olio, acqua di mare e acqua dolce; privo di amianto |
| Bolt & Nuts: | M20, acciaio inossidabile, bronzo, ottone | Esame: | prova di pressione idraulica |
| Dimensione: | Come standard o personalizzato, come disegno del cliente | Tipo di applicazione: | Impermeabile, impermeabile all'olio |
| Trattamento superficiale: | sabbiatura a S2,5 + uno strato di inchiostro epoxido, lucidato, galvanizzato, trattamento superficia | Certificati di classificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| Evidenziare: | botola marina di iso 5894,copertura di botola marina del bullone m20,botola marina matta m20 |
||
Descrizione di prodotto

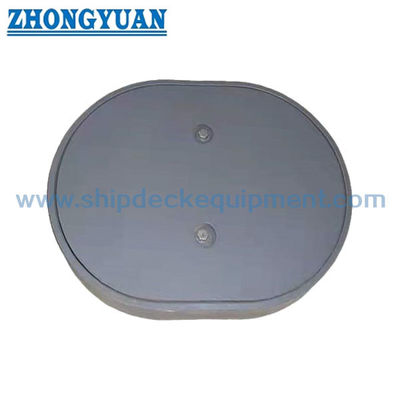

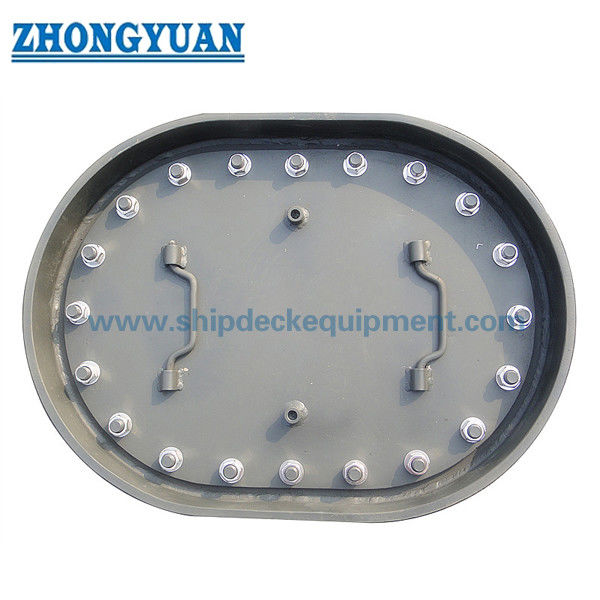

ISO 5894 Tipo DO Manicomio a bulloni multipli con copertura superiore intagliata
Descrizione:
per le navi è il tipo A di copertura di manicomio. La forma di questa copertura è un lungo cerchio. Questa è una sorta di copertura con coaming. Può essere sollevata. Risponde allo standard di IS05892 e CB / T19-2001.È in acciaio e può essere utilizzato per varie navi.Se siete interessati ai nostri prodotti, contattateci per ulteriori informazioni.
Specifica tecnica principale:
- Standard: BS ISO 5894:2018/ GB 11628
- Tipo: DO,
- Materiale: acciaio mite, acciaio inossidabile,
- Guarnizione: adatta al petrolio, all'acqua di mare e all'acqua dolce; priva di amianto;
- Bolt & Nuts: M20, acciaio inossidabile, bronzo, ottone;
- prova: prova di pressione idraulica,
- Dimensioni: come standard o personalizzato, come disegno del cliente,
- Tipo di applicazione: impermeabile, impermeabile all'olio
- Trattamento superficiale: sabbiatura a S2.5 + uno strato di inchiostro epoxido, lucidato, galvanizzato, trattamento superficiale personalizzato disponibile.
- Certificati di classificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA.
Parametri tecnici principali:
| Dimensione nominale L1×b1 |
L2 | b2 | L3 | b3 | L4 | b4 | t | Fabbricazione a partire da materiali di cui all'allegato 1 Diametro |
Fabbricazione a partire da materiali di cui all'allegato 1 Numero |
| 450×350 | 570 | 470 | 510 | 410 | 642 | 542 | 6 | M20 | 16 |
| 600×400 | 720 | 520 | 660 | 460 | 792 | 592 | 8 | 20 | |
| 600×450 | 720 | 570 | 660 | 510 | 792 | 642 | 8 | 22 | |
| 800×600 | 920 | 720 | 860 | 660 | 992 | 792 | 12 | 26 | |
|
NOTA 1 t indica lo spessore minimo, gli spessori non indicati nella tabella possono essere progettati in base al costruttore pratica |
|||||||||
| Chiave | ||||||
| 1 | piastra di coaming | 4 | copertura | 7 | anello della piastra | 9 marcatura |
| 2 | Guarnizione | 5 | copertura superiore | 8 | per il fissaggio dei bulloni | 10 bulloni di accensione, 2 x M20 |
| 3 | maniglia | 6 | maniglia | |||
Le dimensioni e i dettagli della saldatura devono soddisfare gli standard industriali riconosciuti.
Le dimensioni indicate in parentesi () possono essere regolate. La parte superiore del coperchio, inclusa la nocciolina, non deve sporgere dalla superficie di scarico quando si sceglie una dimensione indicata in parentesi.
NOTA 1'1 x b1 è una apertura libera.
NOTA 2 Se necessario, l'utente può scegliere i bulloni di presa 2 x M20.
Disegno di ISO 5894 Tipo DO Manicomio a bulloni multipli con rivestimento marittimo a copertura superiore intagliata
