Attrezzatura idraulica elettrica della piattaforma della nave dell'argano di attracco del verricello del doppio singolo tamburo zingaresco
Dettagli:
Luogo di origine: | La Cina |
Marca: | Zhongyuan |
Certificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
Numero di modello: | Standard e su misura |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | As per quotation |
Imballaggi particolari: | Pallet o su misura |
Tempi di consegna: | Secondo l'offerta |
Termini di pagamento: | TT, L/C, ecc. |
Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
Informazioni dettagliate |
|||
Anchor chain diameter: | Φ64mm | Rated tension: | 175kN |
---|---|---|---|
Working speed: | 9m/min | Tether load: | 135kN |
Support load: | 982kN | Motor power: | 55KW |
Tethering speed: | 9m/min | Number of anchor sprocket wheels: | Single anchor |
Warranty period: | one year after delivery | Color: | customer specified |
Power supply: | AC three-phase 380V, 440V, | Composition: | Mainly composed of hydraulic motor, hydraulic oil pump, manual proportional valve, overflow valve, safety valve, base, wall bracket, anchor chain wheel, clutch, brake, cable winch, reducer, electrical control box, double anchor It is composed of brakes, do |
Evidenziare: | Attrezzatura combinata della piattaforma della nave,Verricello ed argano combinati di attracco,verricello ed argano di attracco |
Descrizione di prodotto
Argano idraulico elettrico di attracco del verricello del doppio singolo tamburo zingaresco
Descrizione

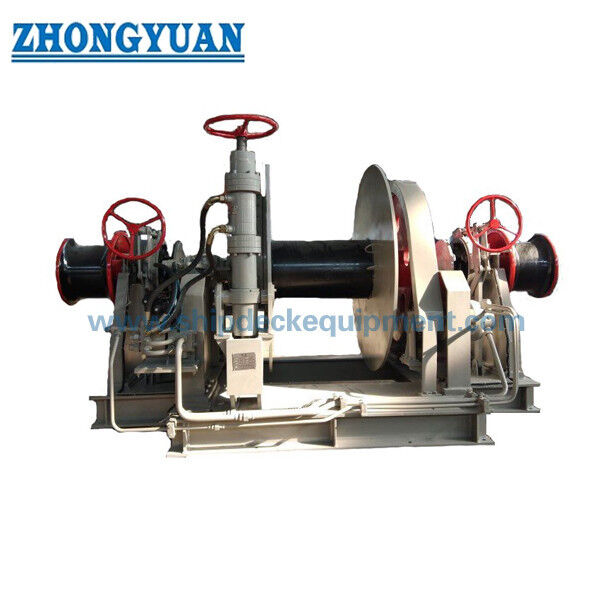

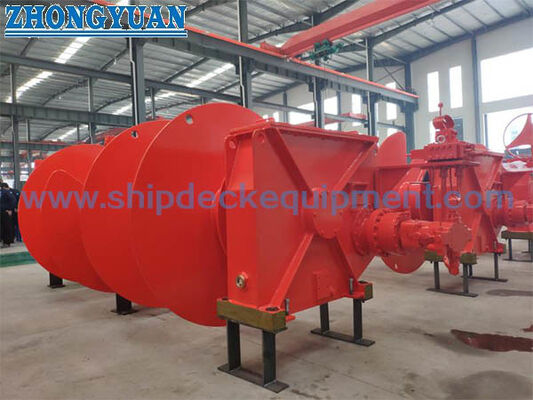

Verricello idraulico elettrico Φ64
Materiale: Acciaio dolce, fondente
Potere: Idraulico elettrico,
Certificati di classificazione: CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, BKI, IRS, RS, ecc.
Costruito secondo le regole di classificazione per le navi d'alto mare.
È un macchinario installato sulla piattaforma che utilizza un motore marino per guidare una pompa di olio, un petrolio ad alta pressione per guidare un motore idraulico e una trasmissione per guidare il cambio, l'ancora, il dente per catena e l'asse per l'ancoraggio o l'attracco delle operazioni. La sua struttura è relativamente compatta, piccola nella dimensione e redditizia.
Caratteristiche tecniche principali:
1. Diametro della catena d'ancoraggio: Φ64mm
2. Tensione stimata: 175kN
3. Velocità di lavoro: 9m/min
4. Carico della cavezza: 135kN
5. Carico di sostegno: 982kN
6. Potere del motore: 55KW
7. Legatura della velocità: 9m/min
8. Numero dei rulli dentati dell'ancora: doppia ancora
9. Termine di consegna: 30 giorni
10. Periodo di garanzia: un anno dopo la consegna
11. Colore: cliente specificato
12. Alimentazione elettrica: CA 110V monofase, 220V, 240V CA 220V trifase, 380V, 440V, 660V
13. Composizione: Pricipalmente composto di motore idraulico, pompa di olio idraulico, la valvola proporzionale manuale, la valvola di troppopieno, la valvola di sicurezza, la base, il supporto a mensola, la ruota a catena dell'ancora, la frizione, il freno, l'argano del cavo, il riduttore, gruppo di regolazione elettrico, doppia ancora è composta di freni, di doppi rulli, ecc.
Precauzioni per installazione e manutenzione:
1. Invitiamo francamente l'armatore ad ispezionare personalmente il processo completo e la prestazione del verricello idraulico Φ64 ed il verricello sarà imballato e spedito dopo che il verricello è confermato per essere qualificato. L'operatore deve padroneggiarlo tutto!
2. L'installazione del verricello Φ64 sulla nave dovrebbe assicurare che l'angolo dell'involucro fra la catena d'ancoraggio ed il dente per catena sia di 117-120 gradi.
3. Dovrebbe essere assicurato che i tre elementi (tubo di cubia, freno a catena e zingaro) siano in una linea quando la catena d'ancoraggio è condotta fuori.
4. Il verricello Φ64 dovrebbe potere lavorare continuamente per 30 minuti nell'ambito della tensione stimata e della velocità stimata e dovrebbe potere lavorare continuamente per 2 minuti nell'ambito dell'azione di una tensione di sovraccarico di meno di 1,5 volte la tensione stimata; inoltre, il verricello dovrebbe anche essere fornito di dispositivi di protezione di sovraccarico, lo sovraccarica può essere girato nell'operazione a velocità media.
5. Effettui l'addestramento tecnico per gli operatori secondo i requisiti del cantiere navale e dell'armatore! Il motore, il guscio ed il personale elettrico dovrebbero essere incaricati secondo le istruzioni!
6. Il verricello Φ64 dovrebbe potere girare uniformemente ed indietro e richiedere la commutazione regolare e rapida.
Parametri tecnici principali:
Catena Diametro (millimetro) |
Stimato Carico (KN AM2) |
Sovraccarico Carico (KN AM2) |
Tenuta Carico (KN AM2) |
Velocità di ancoraggio (m/min) |
Stimato Carico |
Argano velocità (m/min) |
Potere (chilowatt) |
|
Elettrico | Idraulico | |||||||
17,5 | 13,0 | 19,5 | 81 | ≥9m | 10 | ≥9m | 4.3/1.7 | 5,5 |
19 | 15,3 | 23,0 | 95 | ≥9m | 10 | ≥9m | 6/2.5 | 5,5 |
20,5 | 17,9 | 26,9 | 110 | ≥9m | 15 | ≥9m | 6/2.5 | 7,5 |
22 | 20,6 | 30,9 | 126 | ≥9m | 15 | ≥9m | 6/2.5 | 7,5 |
26 | 28,7 | 43,0 | 175 | ≥9m | 20 | ≥10m | 8.5/3.5 | 11 |
28 | 33,3 | 49,9 | 202 | ≥9m | 25 | ≥10m | 11/11/7.5 | 15 |
30 | 38,3 | 57,5 | 231 | ≥9m | 30 | ≥10m | 11/11/7.5 | 15 |
32 | 43,5 | 65,3 | 262 | ≥9m | 35 | ≥10m | 12/3.5 | 18,5 |
34 | 49,1 | 73,6 | 295 | ≥9m | 40 | ≥12m | 16/16/11 | 22 |
36 | 55,1 | 82,6 | 329 | ≥9m | 45 | ≥12m | 18/5 | 30 |
38 | 61,3 | 91,9 | 365 | ≥9m | 50 | ≥12m | 22/22/16 | 30 |
40 | 68,0 | 102,0 | 403 | ≥9m | 60 | ≥12m | 22/22/16 | 30 |
42 | 74,5 | 111,7 | 442 | ≥9m | 65 | ≥12m | 22/22/16 | 30 |
44 | 82,3 | 123,5 | 486 | ≥9m | 70 | ≥12m | 30/30/22 | 37 |
46 | 89,9 | 134,9 | 527 | ≥9m | 75 | ≥12m | 30/30/22 | 37 |
Diametro della catena d'ancoraggio | Carico di lavoro (KN) | Sovraccarico (KN) | Tenendo carico (KN) | Velocità nominale (m/min) |
Carico del tamburo (KN) |
Velocità nominale (m/min) |
Capacità della corda del tamburo (m) | Carico di deformazione (KN) | |||
AW2 | AW3 | AW2 | AW3 | AW2 | AW3 | ||||||
46 | 89,9 | 100,5 | 134,9 | 150,8 | 526 | 753 | 9 | 60 | 10 | Φ22×200 | 50 |
50 | 106,3 | 118,8 | 159,5 | 178,2 | 617 | 882 | 9 | 70 | 15 | Φ24×180 | 50 |
60 | 153,0 | 171,0 | 229,5 | 256,5 | 870 | 1245 | 9 | 100 | 9 | Φ28×150 | 80 |
66 | 185,1 | 206,9 | 277,7 | 310,4 | 1040 | 1488 | 9 | 100 | 12 | Φ28×160 | 100 |
70 | 208,3 | 232,8 | 312,5 | 349,2 | 1160 | 1660 | 9 | 100 | 15 | Φ28×170 | 100 |
78 | 258,6 | 289,0 | 387,9 | 433,5 | 1416 | 2026 | 9 | 100 | 18 | Φ32×200 | 125 |
Disegno dell'attrezzatura idraulica elettrica della piattaforma della nave dell'argano di attracco del verricello del doppio singolo tamburo zingaresco
