12.530 mm Compatto Ventilatore ad Ancoraggio Idraulico Equipaggiamento Marittimo di Manovra di Catena per Piccole Navi

12.530 mm Compatto Ventilatore ad Ancoraggio Idraulico Equipaggiamento Marittimo di Manovra di Catena per Piccole Navi

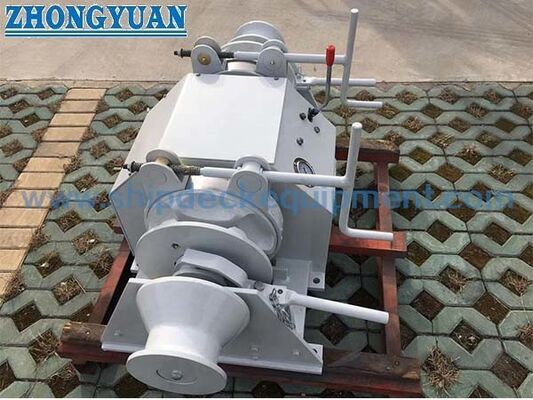

Visualizzazione del prodotto

Il guinzaglio per ancoraggio idraulico compatto da 12,5 mm è una macchina di ponte a risparmio di spazio progettata per la movimentazione della catena di ancoraggio su piccole navi, imbarcazioni da lavoro, pattuglie, pescherecci,e altre navi in cui la disposizione del ponte anteriore ha uno spazio di installazione limitatoSi utilizza per sollevare e sollevare la catena di ancoraggio attraverso una catena di zingari, con controllo dei freni e della frizione per le operazioni di ancoraggio.

La serie di ventole idrauliche compatte con motore idraulico integrato e sistemazione del cambio.Il prodotto non è un verricello per la movimentazione dell'ancora in mare aperto e non deve essere descritto come attrezzatura di traino o di movimentazione dell'ancora AHTS.La selezione deve essere confermata insieme al diametro della catena di ancoraggio, al grado della catena, al peso dell'ancora, alla disposizione della chiusura della catena, allineamento del tubo, alla fondazione del ponte, all'unità di alimentazione idraulica,e requisiti della società di classificazione.

Specificità rapide

• Tipo di prodotto: ventole per ancoraggio idraulico compatto → apparecchiature a motore zingaro a catena per il sollevamento e il pagamento delle catene di ancoraggio, non apparecchiature di stoccaggio a corda.
• Intervallo della catena di ancoraggio: 12,5 ∼30 mm Intervallo della pagina standard → 32 / 34 / 36 mm I dati sono conservati in Backend Reference come configurazione estesa da confermare.
• Trazione nominale della catena dalla tabella fornita: 5,9 ∼ 38,3 kN → utilizzato per la selezione della movimentazione della catena; non deve essere riscritto come SWL, MBL o carico di frenata.
• carico di frenatura dalla tabella fornita: 30 ‰ 231 kN → capacità di frenatura di riferimento per il modello selezionato; la base di progettazione finale dipende dal grado della catena e dalla disposizione del tappo della catena.
• Velocità della catena: ≥ 9 m/min di riferimento → adatta per le funzioni di ancoraggio di navi compatte; la velocità finale dipende dal flusso idraulico, dallo spostamento del motore e dalle condizioni di carico.
• Trazione della testa di deformazione: 5 ∼ 30 kN → funzione ausiliaria di movimentazione della corda, non sostitutiva di un verricello di ormeggio certificato, salvo indicazione separata.
• Disposizione dell'azionamento: motore idraulico con cambio compatto → HPU elettrico o sistema idraulico della nave deve essere confermato prima della selezione del modello.
• Progettazione compatta: ridotto impatto sul ponte, disposizione semplificata dei macchinari e più facile integrazione su layout stretti del ponte anteriore.

Principali parametri tecnici

Design compatto e vantaggi dell'azionamento idraulico

• L'impianto compatto integra il motore idraulico e il cambio vicino all'assemblaggio zingaro, riducendo l'impronta della macchina rispetto a più grandi disegni di azionamento separati.
• Per ciascuna catena di diametro e di grado è necessario un ciganese corrispondente; non si deve presumere che un ciganese si adatti all'intero intervallo di 12,5-30 mm.
• Il propulsore idraulico fornisce una regolazione regolare della coppia di partenza e della velocità per la movimentazione della catena di ancoraggio,particolarmente utile quando la nave dispone già di una fonte di alimentazione idraulica o può essere disposta nelle vicinanze di un HPU elettrico.
• Il sistema di frenatura e di frizione consente di controllare la zingara durante le operazioni di pagamento, tenuta e sollevamento.e requisiti di omologazione.
• L'installazione di un ponte compatto richiede ancora un adeguato allineamento del tubo di avvolgimento, un cavo per la serratura della catena, l'accesso al servizio per i tubi freno / frizione / idraulici e una resistenza sufficiente delle fondamenta del ponte.
• Se è dotata di una testa di curvatura ausiliaria, essa può supportare operazioni di manipolazione leggera di corde.

Guida alla selezione e alla ricerca

Passo 1: confermare il diametro della catena di ancoraggio: 12.5 / 14 / 16 / 17.5 / 19 / 20.5 / 22 / 24 / 26 / 28 / 30 mm.

Passo 2: confermare il grado della catena, lo standard di collegamento, il peso dell'ancora e la profondità di ancoraggio o la lunghezza della catena richiesta.

Passo 3: confermare la forza nominale della catena, il requisito di forza/sovraccarico a breve termine, il carico di frenatura e se è montato un tappo separato della catena.

Passaggio 4: confermare la configurazione: singolo zingaro, doppio zingaro, testa di curvatura, disposizione della frizione, tipo di freno e requisiti di comando locale/remote.

Fase 5: conferma della fonte di alimentazione idraulica: sistema idraulico esistente del veicolo o HPU a motore elettrico, comprese la pressione, il flusso, l'alimentazione e la posizione di installazione.

Fase 6: fornire il disegno del ponte GA, l'allineamento del tubo Hawse / spurling, la disposizione del serbatoio della catena, i dettagli della fondazione, il tipo di nave, il requisito di classe, la quantità, la destinazione di consegna,e tempo di consegna richiesto.

Struttura e componenti

Hydraulic motor | Compact gearbox | Chain gypsy / cable lifter | Warping head if specified | Brake system | Clutch system | Main shaft and bearings | Hydraulic control valve | HPU or vessel hydraulic interface | Deck base frame | Foundation bolts / welding interface as applicable

Attributi personalizzati

• Categoria del prodotto: motore a ancoraggio idraulico → macchine compatte per il movimento delle catene di ancoraggio.
• Distanza della catena: 12,5 ∼30 mm di distanza standard → il profilo zingaro deve corrispondere al diametro e alla qualità effettivi della catena.
• Pull della catena: 5,9 ∼ 38,3 kN dalla tabella fornita → il valore finale deve essere verificato rispetto al calcolo della classe e al grado della catena selezionato.
• Carico di tenuta del freno: 30231 kN dalla tabella fornita → non è lo stesso del carico di rottura della catena e non è automaticamente un valore di prova.
• Tipo di azionamento: HPU idraulica → elettrica, potenza idraulica del recipiente, pressione, flusso e disposizione di raffreddamento devono essere confermati.
• Configurazione: mono/doppia cigana con testa di deformazione opzionale → selezionata in base alla disposizione dell'ancora e allo spazio sul ponte.
• Tipo di comando: joystick locale o valvola di controllo come riferimento → se necessario, devono essere specificate le funzioni di comando remoto, arresto di emergenza e blocco.
• Trattamento superficiale: Sa 2.5 blasting + epoxy shop primer come riferimento → sistema di rivestimento finale segue l'ambiente marino e le esigenze del cliente.
• Requisito del certificato: disponibile in base alla portata dell'ordine → certificato di classe, certificato di fabbricante, certificato di materiale e rapporto di prova devono essere concordati prima della produzione.

Come funziona

Hydraulic power is supplied by the vessel hydraulic system or electric HPU → Hydraulic motor drives the compact gearbox → Gypsy engages the matched anchor chain → Clutch controls connection between drive and gypsy → Brake controls holding and paying-out condition → Anchor chain load is transferred through the windlass base and deck foundation

Applicazioni

Piccole imbarcazioni. Barche da lavoro. Barche da pesca. Barche da pattuglia. Barche di servizio. Disposizioni strette sul ponte anteriore.

Certificazioni e vantaggi

I certificati possono essere organizzati in base ai requisiti del progetto, all'ambito di ispezione, alla tracciabilità dei materiali, ai requisiti di prova e alla procedura di approvazione della società di classe.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore.

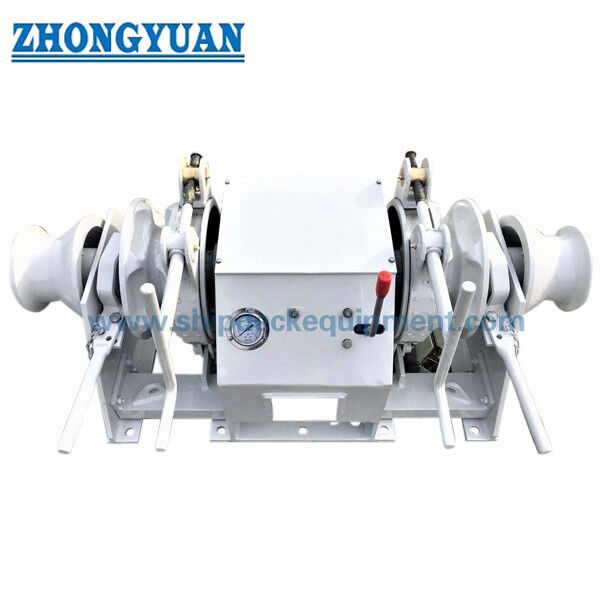

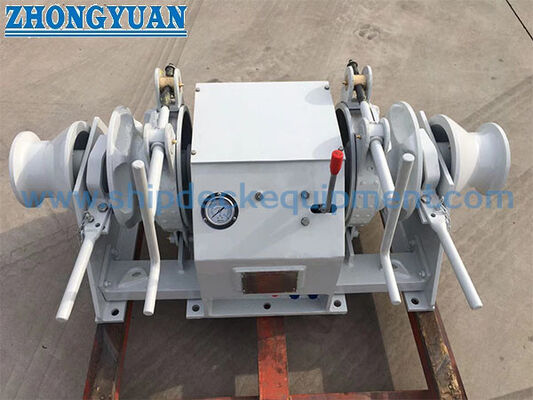

Disegno e foto

Domande frequenti

D1: Questo prodotto è un verricello ad ancoraggio o un verricello ad ancoraggio offshore?

R1: Si tratta di un portante idraulico compatto per il sollevamento e il pagamento delle catene di ancoraggio delle navi.Non dovrebbe essere descritto come un verricello di movimentazione dell'ancora in mare aperto per le operazioni di traino o di movimentazione dell'ancora AHTS a meno che un progetto separato non confermi tale portata..

D2: Un ventole può coprire tutte le dimensioni della catena da 12,5 mm a 30 mm?

R2: No. La gamma di pagine descrive una serie. Il zingaro reale deve essere abbinato al diametro della catena selezionato, grado della catena e geometria del collegamento.e i parametri idraulici sono selezionati per modello.

Q3: Quali informazioni sono richieste prima del preventivo?

A3: confermare il diametro della catena, il grado della catena, il peso dell'ancora, la lunghezza della catena/la profondità dell'ancora, la forza di trazione richiesta, il carico di frenatura, la disposizione del tappo della catena, la fonte idraulica di alimentazione, l'alimentazione della nave,disegno di installazione, requisiti di classe, quantità, destinazione di consegna e tempo di consegna richiesto.
