12,5–30 mm verricello idraulico per ancore | Singola campana con testa di tonneggio per piccole imbarcazioni

12,5–30 mm Verricello idraulico per ancora | Singola campana con testa di tonneggio per piccole imbarcazioni

Panoramica del prodotto

Questo compatto verricello idraulico per ancora è un argano di coperta a campana singola per la movimentazione dell'ancora su piccole imbarcazioni, bettoline, chiatte e altre installazioni dove lo spazio sul ponte è limitato. Il sollevacatena (campana) è abbinato al diametro e al grado della catena dell'ancora specificati, mentre una singola testa di tonneggio fornisce capacità ausiliaria di movimentazione della cima. Il verricello stesso è azionato idraulicamente e può essere fornito con un'unità di potenza idraulica (HPU) azionata da motore elettrico quando richiesto dal progetto.

La selezione deve basarsi sul diametro e sul grado della catena, sul peso dell'ancora e sulla profondità di ancoraggio, sulla trazione continua e a breve termine richiesta, sulla disposizione del freno / fermacatena, sulla fondazione del ponte, sull'allineamento del passacatena e sui requisiti di classificazione. L'intervallo 12,5–30 mm rappresenta una serie di prodotti; una campana non è universale per tutte le dimensioni della catena. La pressione idraulica, la portata, lo spostamento del motore, la potenza dell'HPU, la capacità del freno e i carichi della fondazione sono finalizzati per il modello selezionato e la disposizione approvata.

Specifiche rapide

• Intervallo dimensioni catena: 12,5–30 mm Catena ancora Grado 2 → ogni campana è abbinata al diametro, grado e geometria maglia della catena specificata piuttosto che all'intero intervallo.
• Trazione continua: circa 6,6–38,3 kN riferimento standard → calcolato da 42,5d² N per catena Grado 2; i valori di progettazione finali seguono il modello selezionato e i requisiti di classe.
• Trazione di sovraccarico a breve termine: circa 10,0–57,4 kN riferimento standard → almeno 1,5 volte la trazione continua per il distacco dell'ancora.
• Carico di tenuta del freno: circa 41,5–231,4 kN riferimento con fermacatena separato → basato sul criterio del 45% del carico di rottura della catena; una disposizione senza fermacatena richiede una base di progettazione del freno / fondazione più elevata.
• Velocità media di sollevamento: ≥9 m/min riferimento → equivalente a una velocità minima media della catena di 0,15 m/s sulla base di prestazione del verricello applicabile.
• Configurazione: Singola campana + singola testa di tonneggio → movimentazione catena ancora con movimentazione cima ausiliaria in un'unica unità compatta sul ponte.
• Sistema di azionamento: Motore idraulico con riduttore → pressione HPU, portata, spostamento motore e potenza motore elettrico sono specifici del modello e selezionati per soddisfare il carico e la velocità della catena.
• Controllo e installazione: Controllo idraulico locale con basamento montato sul ponte → controllo remoto / proporzionale, fermacatena, bulloni di fondazione e rinforzo del ponte sono confermati secondo l'ambito del progetto.

Parametri tecnici principali

Guida alla selezione e alla richiesta

Passo 1: Confermare il diametro della catena dell'ancora, il grado 2 / grado della catena del progetto, le dimensioni delle maglie con perno e le informazioni sul certificato della catena. La geometria della tasca della campana deve corrispondere alla catena effettiva.

Passo 2: Confermare il peso dell'ancora, la lunghezza della catena, la profondità di ancoraggio, la disposizione del passacatena / passacima e la trazione continua e a breve termine richiesta.

Passo 3: Confermare la disposizione del freno e del fermacatena, la direzione del piombo della catena, la fondazione del ponte, l'impronta disponibile, l'orientamento dell'albero / motore e se il progetto è una nuova costruzione o una sostituzione.

Passo 4: Confermare la disposizione della potenza idraulica: HPU idraulica elettrica dedicata o collegamento a un sistema idraulico esistente, inclusa la pressione disponibile, la portata, l'alimentazione, la tensione di controllo e i requisiti della stazione di controllo.

Passo 5: Confermare il requisito della testa di tonneggio, inclusa la funzione di movimentazione della cima prevista e qualsiasi trazione della cima / diametro della cima richiesto. Una testa di tonneggio non è automaticamente equivalente a un verricello di ormeggio nominale.

Passo 6: Confermare la società di classificazione / requisito di bandiera, l'ambito del certificato, l'ispezione o i test di testimonianza, la quantità, la destinazione, il tempo di consegna richiesto e fornire disegni GA / disposizione del ponte o foto di riferimento quando disponibili.

Struttura e componenti

Basamento sul ponte | Motore idraulico | Riduttore | Campana singola per catena / sollevacatena | Frizione | Freno a nastro | Testa di tonneggio singola | Albero e cuscinetti | Controllo idraulico locale | HPU azionata da motore elettrico quando inclusa nella fornitura

Vantaggi di azionamento idraulico, freno e installazione

• L'azionamento idraulico fornisce un'elevata coppia di spunto e un controllo fluido a bassa velocità per la movimentazione dell'ancora; il motore e il rapporto di riduzione sono selezionati in base alla trazione della catena e alla velocità di sollevamento richieste piuttosto che a un singolo valore di pressione / portata per l'intera serie.
• La disposizione a campana singola riduce la larghezza del macchinario ed è adatta dove una catena di ancora viene movimentata alla stazione del verricello. Il profilo della campana, il numero di tasche e l'ingranaggio della catena devono corrispondere alla catena dell'ancora specificata.
• Una campana disinnestabile e un freno meccanico consentono di disconnettere il sollevacatena dall'azionamento e di controllare la catena durante lo scarico o la tenuta, in base alla disposizione operativa approvata.
• Il dimensionamento del freno deve essere coordinato con il fermacatena. Con un fermacatena separato, il riferimento del freno del verricello è inferiore rispetto a una disposizione senza fermacatena; questa differenza influisce anche sui carichi del basamento e della fondazione del ponte.
• La testa di tonneggio può supportare la movimentazione ausiliaria della cima durante le operazioni sul ponte. Se è richiesta una funzione di verricello di ormeggio definita o una trazione nominale della cima di ormeggio, tale funzione deve essere specificata separatamente e verificata rispetto ai requisiti applicabili del verricello di ormeggio.
• L'integrazione sul ponte dovrebbe allineare la campana con il passacatena e il gavone della catena / passacima, mantenendo al contempo l'accesso di servizio al freno, alla frizione, ai cuscinetti, al motore idraulico e alle tubazioni.
• I test di accettazione, i controlli delle perdite idrauliche, i test funzionali, i test di carico / sovraccarico, i test di tenuta del freno e la testimonianza di classe possono essere organizzati secondo le specifiche del progetto e l'ambito di approvazione.

Attributi personalizzati

• Tipo di prodotto: Verricello idraulico per ancora → macchinario compatto motorizzato per la movimentazione di un'ancora singola.
• Intervallo catena: 12,5 / 14 / 16 / 17,5 / 19 / 20,5 / 22 / 24 / 26 / 28 / 30 mm → selezionare una dimensione della catena per campana in base alla catena effettiva.
• Base grado catena: Grado 2 → la tabella delle prestazioni della pagina principale utilizza la formula di riferimento standard Grado 2; altri gradi di catena richiedono ricalcoli.
• Configurazione: Singola campana + singola testa di tonneggio → combina la movimentazione della catena dell'ancora con la movimentazione della cima ausiliaria in un'unica macchina sul ponte.
• Azionamento: Idraulico → fornito con o abbinato a un HPU azionato da motore elettrico in base al modello selezionato e all'alimentazione della nave.
• Parametri idraulici: Da confermare per modello → pressione e portata devono essere abbinate allo spostamento del motore, alla trazione richiesta, alla velocità e alla progettazione dell'HPU.
• Freno / Fermacatena: Specifico del progetto → confermare se è montato un fermacatena separato poiché la base di progettazione del carico di tenuta cambia.
• Controllo: Controllo idraulico manuale locale come concetto di base → il controllo remoto o proporzionale può essere discusso quando richiesto dal progetto.
• Base di progettazione di riferimento: ISO 4568:2021 e regole di classificazione applicabili → lo standard contrattuale finale e la base di approvazione devono essere confermati.
• Installazione: Basamento montato sul ponte → bulloni di fondazione / dettagli di saldatura, rinforzo del ponte, piombo della catena e spazio di servizio seguono il GA approvato.

Come funziona

Il motore elettrico aziona la pompa idraulica → l'HPU fornisce olio in pressione al motore idraulico del verricello → il riduttore fa girare la campana della catena per sollevare o calare la catena dell'ancora → la frizione disconnette la campana quando necessario → il freno meccanico controlla e trattiene il sollevacatena → la testa di tonneggio fornisce movimentazione ausiliaria della cima

Applicazioni

Bettoline | Chiatte | Piccole navi da carico e di servizio | Navi fluviali e costiere soggette alle normative applicabili | Stazioni di ancoraggio compatte a prua | Nuove costruzioni e progetti di sostituzione

Certificazioni e vantaggi

L'approvazione della classificazione, l'ispezione e i certificati possono essere organizzati in base ai requisiti del progetto, al modello selezionato, all'ambito dei test, alla tracciabilità dei materiali / componenti e alla procedura di approvazione della classe. La disponibilità dei certificati e i punti di testimonianza devono essere confermati prima del preventivo; non si presume che siano inclusi in ogni ordine.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore.

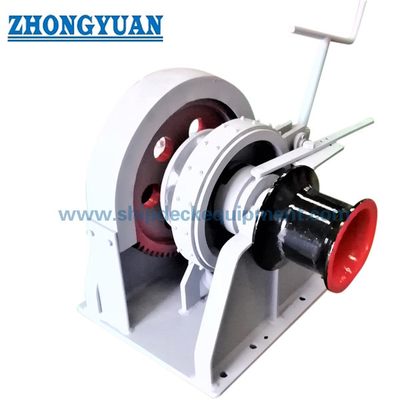

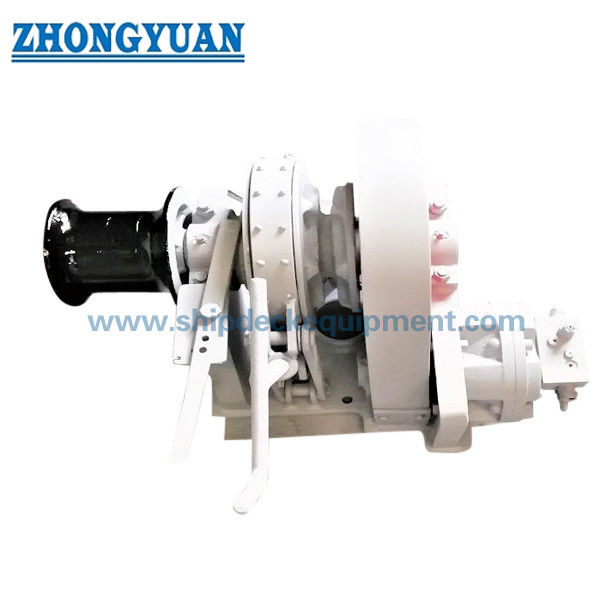

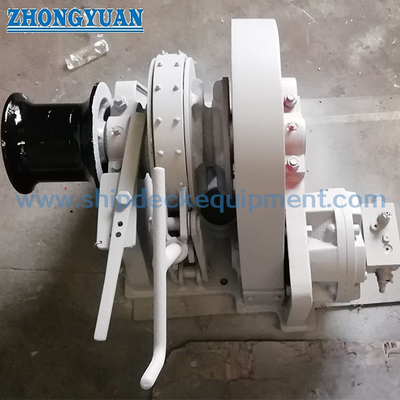

Disegni e foto

,

FAQ

D1: Una campana può gestire tutte le dimensioni della catena da 12,5 a 30 mm?

R1: No. La cifra 12,5–30 mm è l'intervallo della serie. La campana / sollevacatena è selezionata per un diametro, grado e geometria maglia specifici della catena dell'ancora. Per i progetti di sostituzione, le dimensioni della catena o un campione / disegno della catena devono essere verificati prima di confermare la campana.

D2: Perché il carico di tenuta del freno richiesto dipende dalla presenza di un fermacatena?

R2: Il fermacatena condivide la funzione di tenuta statica. Un verricello installato con un fermacatena separato può utilizzare la base di tenuta di riferimento di classe inferiore, mentre un verricello senza fermacatena separato richiede una base di freno e struttura di supporto più elevata. La disposizione deve quindi essere confermata prima della selezione del freno e della fondazione.

D3: Quali informazioni sono necessarie per dimensionare l'unità di potenza idraulica e preparare un preventivo?

R3: Fornire diametro e grado della catena, peso dell'ancora, lunghezza della catena / profondità di ancoraggio, velocità richiesta, disposizione del fermacatena, alimentazione della nave, pressione / portata idraulica disponibile se si utilizza un sistema esistente, funzione della testa di tonneggio, requisiti di classe, disposizione GA / fondazione del ponte, quantità, destinazione di consegna e tempo di consegna richiesto.
