0.2-0.8T Dispositivo mobili per la spazzatura destinato alle stive di carico dei grandi trasportatori

0.2-0.8T Dispositivo mobili per la spazzatura destinato alle stive di carico dei grandi trasportatori

Visualizzazione del prodotto

Il davit mobile da 0,2-0,8T per la raccolta dei rifiuti e dei residui è un apparecchio compatto per il sollevamento a bordo di una nave, sviluppato principalmente per il lavoro di pulizia della stiva di carico di un trasportatore a granella.spazzatura, rifiuti raccolti, materiale di pulizia contaminato e altri rifiuti di pulizia della stiva dal fondo della stiva del carico al livello di movimentazione della botola o del ponte dopo lo scarico.La sua disposizione trasferibile consente a un davit di servire posizioni di lavoro selezionate della stiva del carico invece di installare un apparecchio di sollevamento permanente a ogni botola.

Il davit combina un palo di rotazione, un giubbotto, una fascia di testa, un filo di filo, un gancio o un dispositivo di sollevamento e un'unità di sollevamento manuale, elettrica o pneumatica.i residui o i rifiuti raccolti sono collocati in un sacchetto adatto;, secchio, cestino, vassoio o altro contenitore omologato, collegato all'attrezzatura di sollevamento e sollevato verticalmente dalla stiva.“Movabile” o “trasferibile” si riferisce al trasferimento del davit scaricato tra posizioni preparate■ non significa che l'apparecchio possa essere spostato mentre si porta un carico sospeso; prima del sollevamento, il telaio o il supporto devono essere correttamente dispiegati e fissati,e il funzionamento deve rimanere entro la SWL approvata, raggio di lavoro, settore di rotazione, condizione dell'installazione e procedura operativa della nave.

Specificità rapide

• Carico di lavoro sicuro: 0,2 / 0,3 / 0,5 / 0,8 t → selezionato in base al peso massimo del contenitore di residui / rifiuti più il suo contenuto e gli accessori di sollevamento.
• Radius di lavoro di riferimento: 2 ¢ 3 m → influenza il momento di piegatura della frangia, il momento di ribaltamento, la reazione di supporto, la distanza di rotazione e la struttura di copertura del ponte/luca richiesta.
• Altezza di riferimento Davit: 2,8 m → conferma solo la famiglia di prodotti generici; utilizzare il disegno GA del progetto per l'altezza di installazione finale e la geometria del gancio.
• Altezza di sollevamento / percorso della corda: 10 ‰ 20 m → selezionato per raggiungere il fondo del portafoglio di carico e sollevare il contenitore di pulizia carico al livello di movimentazione della botola o del ponte;confermare la capacità effettiva del gancio e del tamburo.
• Distanza di inclinazione: 0°360° indicato → il settore effettivamente utilizzabile dipende dalle fermate meccaniche, dalla struttura vicina, dal vuoto del coperchio del portello e dal collegamento del cavo elettrico o del tubo pneumatico.
• Opzioni di azionamento: maniglia manuale / elettrica / pneumatica → ogni versione richiede il proprio verricello, freno, comandi e disposizione di utilità.
• Temperatura di lavoro: -40°C a +50°C indicato → il motore, il freno, la corda, il lubrificante, i componenti elettrici e pneumatici devono essere adatti alla temperatura di progetto confermata.
• Trattamento superficiale: Sa 21⁄2 abrasivo a blast-cleaning + rivestimento epoxide a tre strati indicato → sistema di rivestimento finale, DFT, colore e procedura di riparazione devono seguire le specifiche di rivestimento del recipiente.

Principali parametri tecnici

Guida alla selezione e alla ricerca

Prima fase:Confirmare il dovere di pulizia della stiva → residui di carico, spazzatura, rifiuti, materiale di pulizia contaminato, sacchi contenenti fanghi o altri rifiuti di pulizia della stiva;confermare il sacchetto / il secchio / il cestino / il cestino e indicare chiaramente che non è necessario sollevare il personale.

Passaggio 2:Conferma SWL, raggio di lavoro massimo, altezza del gancio richiesta, profondità di sollevamento,e se l'apparecchio è destinato ad essere utilizzato solo in acque portuali o protette o in altre condizioni di funzionamento della nave definite.

Passo 2A:Confirmare cosa viene sollevato e come sarà contenuto: sacchetto, secchio, cestino, salto, tamburo o altro contenitore per la pulizia.Indicare il peso massimo lordo sollevato, compreso il contenitore e gli accessori di sollevamento.

Passo 3:Confirmare il trasferimento e il supporto → dove si sposta il davit, come viene gestito quando è riposto, come viene dispiegato il telaio di supporto,e come la posizione di funzionamento è bloccata / fissata prima del sollevamento.

Passo 4:Selezionare il tipo di azionamento → manuale, elettrico o pneumatico. Per l'alimentazione elettrica, fornire tensione / frequenza / fase; per l'alimentazione pneumatica, fornire pressione e flusso disponibili.

Passo 5:Confirmare il settore di rotazione, la posizione di stoccaggio, la disposizione dei freni, il campo di applicazione del filo e dell'ingranaggio, i comandi, le funzioni di limite e il rinforzo necessario del ponte / del portello.

Passo 6:Confermare il tipo di nave, l'amministrazione di bandiera, la società di classificazione, la data di installazione, il requisito di certificato/prova di carico, la quantità, la destinazione, il tempo di consegna richiesto,e fornire il disegno della nave o le foto dell'attrezzatura esistente.

Struttura

Trasferimento / supporto quadro. Punto di rotazione. Braccio di giubbotto.o verricello pneumatico. Meccanismo di frenata e funzionamento. Disposizione di rotazione / blocco. Fermi meccanici o punti di fissaggio come specificato.

Caratteristiche di trasferimento, sollevamento e ingegneria

• L'impostazione trasferibile consente a un davit di servire posizioni selezionate di pulizia della stiva di carico del trasportatore di scarto,ridurre la necessità di installare un apparecchio di sollevamento dedicato in ogni botola, mantenendo al contempo l'apparecchiatura disponibile per la rimozione dei residui e dei rifiuti dopo lo scarico del carico.
• Per la pulizia della stiva di carico, i residui devono essere contenuti in un appropriato sacchetto, secchio, cestino, vassoio o altro contenitore approvato prima del sollevamento.I residui di massa libera non devono essere sospesi direttamente dall'amo senza un metodo di contenimento definito..
• Il trasferimento è un'operazione di movimentazione senza carico: prima di iniziare il sollevamento, il dispositivo di sostegno deve essere correttamente dispiegato, tutti i punti di blocco o di fissaggio necessari devono essere attivati,e la zona operativa deve essere libera.
• Il raggio di lavoro è un parametro strutturale, non solo un valore di raggiungimento.quindi un raggio personalizzato richiede calcoli strutturali corrispondenti e dettagli di fondazione.
• L'azionamento manuale può essere adatto per il funzionamento a bassa frequenza quando la profondità di sollevamento e lo sforzo manuale sono accettabili.o l'efficienza operativa richiede un sollevamento a motore.
• Il sistema di sollevamento deve essere selezionato come un percorso completo di carico: verricello, freno di carico, fune, capacità del tamburo, scanalatura della fascia, terminazione della fune, gancio / ingranaggio sciolto,e il sostegno strutturale richiedono tutti rating compatibili.
• Una capacità nominale di rotazione a 360° non significa automaticamente un funzionamento a 360° illimitato a bordo.e il percorso del tubo di aria deve essere controllato.

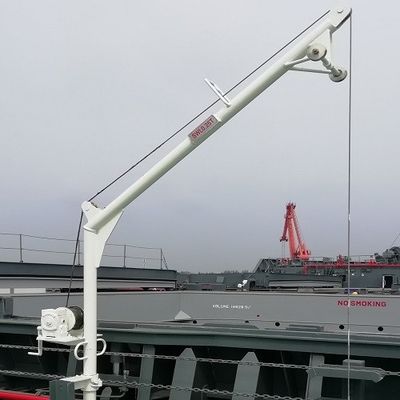

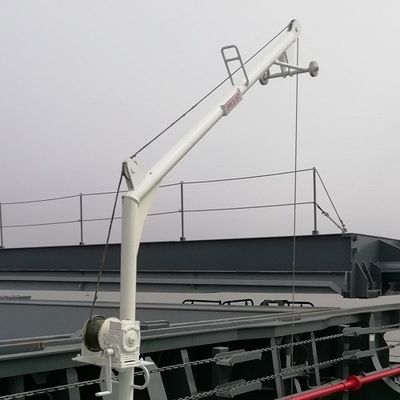

• Le foto di origine esistenti rappresentano principalmente una configurazione trasferibile manualmente.Le versioni elettriche e pneumatiche dovrebbero utilizzare le proprie foto e disegni confermati piuttosto che presentare l'unità manuale come strutturalmente identica.

Attributi personalizzati

SWL: 0,2 / 0,3 / 0,5 / 0,8 t → selezionate in base al carico effettivamente sollevato, al peso dell'accessorio di sollevamento, al raggio di lavoro, alle condizioni di esercizio e alla base di progettazione approvata.

Radius di lavoro: 2 ∼ 3 m di riferimento → radius personalizzato modifica i carichi strutturali e richiede una conferma specifica del progetto.

Altezza di sollevamento: 10×20 m di riferimento → confermare il percorso effettivo dell'amo e la capacità della corda del tamburo, invece di presumere che la lunghezza della corda sia uguale al sollevamento utilizzabile.

Tipo di azionamento: manuale/elettrico/pneumatico → metodo di funzionamento, freni, comandi e requisiti di utilità differiscono a seconda della configurazione.

Girare: 0 ̊360° indicato → il settore di lavoro finale segue la clearance di bordo, gli arresti meccanici e il percorso di servizio.

Tipo di montaggio: mobile / trasferibile → il spostamento viene eseguito senza carico sospeso; il sollevamento richiede che il davit sia fissato nella sua posizione di lavoro.

Materiale strutturale: acciaio al carbonio, grado esatto da confermare → grado del materiale, spessore della piastra/sezione, saldatura e tracciabilità seguono il progetto approvato.

Trattamento superficiale: Sa 21⁄2 + rivestimento epoxide a tre strati indicato → sistema di rivestimento esatto e DFT sono specifici del progetto e devono essere confermati prima della quotazione.

Temperatura di lavoro: -40°C a +50°C indicato → tutti i componenti selezionati devono essere verificati per il range di temperatura richiesto.

Requisito di certificazione: in base alla bandiera/classe/ambito di applicazione del progetto → la certificazione non è inclusa automaticamente e dipende dalla revisione del progetto, dallo stato dell'installazione, dai test,e requisiti di ispezione.

Come funziona

Unloaded davit is transferred to the designated working position → Support / base is deployed and secured → Jib and hoisting system are prepared → Load is connected with approved loose gear → Winch raises the load within SWL and radius limits → Davit slews only within the permitted sector for positioning → Load is lowered to a safe landing point → Hook is unloaded before the davit is stowed or transferred

Applicazioni

Bulk carrier cargo-hold garbage removal | Residual cargo and sweepings lifting after unloading | Cargo-hold cleaning waste handling | Bag / bucket / basket lifting from hold bottom to hatch level | Transferable cleaning davit service between cargo holds | Shipboard hold-cleaning operations subject to approved SWL and installation limits

Certificazioni, prove e conformità

Il regolamento SOLAS II-1/3-13 è entrato in vigore il 1o gennaio 2026 ed è supportato dalla norma IMO MSC.1/Circ.1663 per gli apparecchi di sollevamento a bordo.la misura in cui si applicano specifiche disposizioni di certificazione e di prova SOLAS può dipendere dall'amministrazione di bandiera della naveLa bandiera applicabile, la classe, la data di installazione e l'arrangiamento finale a bordo devono pertanto essere confermati prima di finalizzare la formulazione del certificato.

Se la tabella di prova del carico MSC.1/Circ.1663 si applica a un apparecchio di sollevamento utilizzato in acque portuali o protette, il carico minimo di prova per SWL fino a 20 t è di 1,25 × SWL.i carichi di prova devono tenere conto dei carichi dinamici applicabili a soddisfazione dell'amministrazione o di una società di classificazione riconosciuta;Questi sono requisiti di carico di prova e non devono essere confusi con la SWL di funzionamento.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore.

Certificati, prove di carico, esame approfondito, documentazione degli attrezzi, tracciabilità dei materiali,e la testimonianza in classe possono essere organizzati in base all'ambito del progetto approvato e non sono inclusi di default.

Disegno e foto

Domande frequenti

D1: Cosa significa "movabile" o "trasferibile" per questo deposito di rifiuti?

A1: significa che il davit scaricato può essere spostato tra posizioni di lavoro idonee. Non deve essere spostato mentre si trasporta un carico sospeso.raggio di lavoro, e la franchezza circostante devono essere controllate e fissate in conformità al regime di funzionamento approvato.

D2: Il funzionamento manuale è idoneo per ogni modello da 0,2 ‰ 0,8 t?

R2: Non automaticamente. L'idoneità manuale dipende dalla profondità di sollevamento, carico, frequenza del ciclo, ingranaggi, sforzo manuale richiesto, disposizione dei freni e tempo di funzionamento previsto.L'azionamento elettrico o pneumatico può essere preferibile per sollevamenti più profondi o più frequentiI kW elencati si applicano solo alle versioni a motore.

D3: Un davit da 0,2 ‰ 0,8 t richiede automaticamente un certificato di classe ai sensi delle norme SOLAS 2026 per gli apparecchi per sollevamento?

SOLAS II-1/3-13 è in vigore a decorrere dal 1o gennaio 2026, ma per gli apparecchi di peso inferiore a 1.000 kg SWL l'amministrazione del bandiera può determinare come si applicano determinate disposizioni..Confirmare la bandiera, la classe, la data di installazione, le condizioni di funzionamento e il requisito del certificato prima della quotazione.
