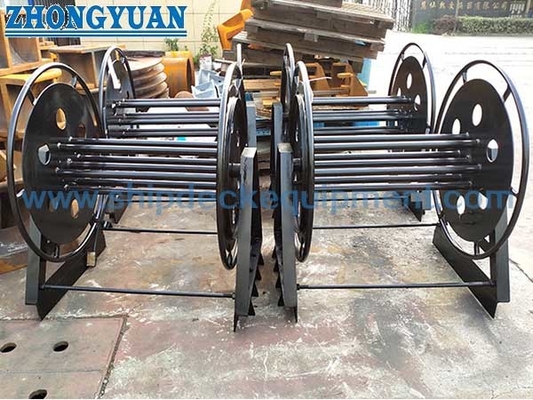

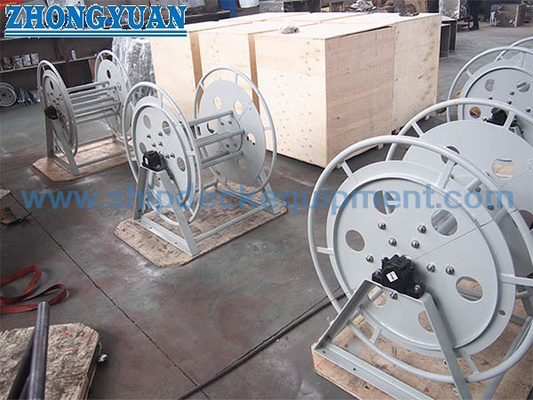

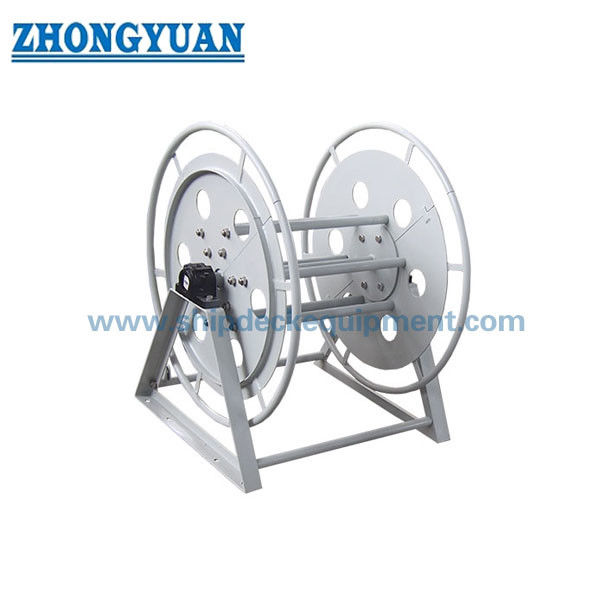

Bobina di corda in fibra di ormeggio SHP CB/T 498-1995
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan |
| Certificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numero di modello: | Standard e su misura |
| Documento: | Marine Rope Reel Manual Dri...92.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | As per quotation |
| Imballaggi particolari: | Pallet o su misura |
| Tempi di consegna: | Secondo l'offerta |
| Termini di pagamento: | TT, L/C, ecc. |
| Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
|
Informazioni dettagliate |
|||
| Diametro applicabile: | 28 ~ 72 mm | Capacità di stoccaggio del tamburo della lunghezza del filo di acciaio: | 110~220m |
|---|---|---|---|
| Numero di bulloni: | 8~12 | Materiale: | 304, 316L acciaio inossidabile, acciaio inossidabile lucidato, acciaio tenero |
| Evidenziare: | Rotoli di filo di corda di fibra di ormeggio |
||
Descrizione di prodotto
Rollo di corda in fibra per ormeggio navaleCB/T 498-1995 Norma
Descrizione:
La bobina di corda in fibra per ormeggio delle navi è progettata secondo la norma CB/T 498-1995.
Principali specifiche tecniche:
1Applicabile al deposito di corde di fibre sintetiche
2Nove specifiche diverse.
3. diametro applicabile: 28 ~ 72 mm;
4Capacità di stoccaggio del tamburo della lunghezza del filo d'acciaio: 110 ~ 220m;
5- Borti da piedi: 8-12
6Materiale: acciaio inossidabile 304, 316L, acciaio inossidabile lucidato, acciaio mite.
7. Superficie liscia senza sbuffi, crepe, angoli affilati ecc.
8. L'albero lubrificato;
9. Sa2.5 Sabbiatura e verniciatura epoxi anticorrosiva;
11. soddisfare i requisiti speciali del cliente;
Parametri tecnici principali:
| Tipo | Dia. di fibre Acciaio |
Capacità del tamburo | D | D1 | D2 | L | L1 | B | B1 | H | Bolt Dia. (mm) |
Quantità di bullone | b | B2 | Peso (kg) |
| 30 | 28 ~ 30 | 140~220 | 190 | 650 | 820 | 750 | 930 | 650 | 630 | 520 | M16 | 8 | 40 | 190 | 85.1 |
| 34 | 32 ~ 34 | 160~220 | 190 | 650 | 820 | 860 | 1046 | 650 | 630 | 520 | 89.1 | ||||
| 38 | 36~38 | 170 ~ 220 | 190 | 650 | 820 | 880 | 1056 | 650 | 630 | 520 | 93.1 | ||||
| 42 | 40 ~ 42 | 170 ~ 220 | 255 | 810 | 980 | 850 | 1056 | 820 | 650 | 575 | 10 | 185 | 118.5 | ||
| 46 | 44~46 | 180 ~ 220 | 255 | 810 | 980 | 930 | 1126 | 820 | 650 | 575 | 122.5 | ||||
| 50 | 48 ~ 50 | 180 ~ 220 | 325 | 970 | 1140 | 910 | 1108 | 980 | 800 | 655 | 225 | 140.3 | |||
| 54 | 52-54 | 190~220 | 325 | 970 | 1140 | 930 | 1128 | 980 | 800 | 655 | 145.3 | ||||
| 60 | 56 ~ 60 | 190~220 | 405 | 1150 | 1320 | 905 | 1108 | 1140 | 880 | 745 | 12 | 212 | 182.6 | ||
| 72 | 64~70~72 | 200~220 | 490 | 1330 | 1500 | 920 | 1132 | 1310 | 1030 | 830 | 246 | 216.1 |
Disegno diCB/T 498-1995 Attrezzature di ponte per navi
