Tipo di CB/T 436 un passacavo del rullo del piedistallo con la nave del morsetto che attracca attrezzatura
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan |
| Certificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numero di modello: | Standard e su misura |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | As per quotation |
| Imballaggi particolari: | Pallet o su misura |
| Tempi di consegna: | Secondo l'offerta |
| Termini di pagamento: | TT, L/C, ecc. |
| Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
|
Informazioni dettagliate |
|||
| Norma tecnica: | CB/T 436-2000 | tipo del rullo: | Tipo A con il rullo standard CB*58-83 |
|---|---|---|---|
| Diametri del rullo: | 100mm~450mm | Rullo no.: | Rullo no: Disco semplice |
| Peso del rullo: | 9.9kg~452kg | Ponderazione base: | 63.9kg~454.4kg |
| Materiali: | Acciaio delicato di C-mn, acciaio inossidabile, acciaio di colata, ferro di NodularCast | Trattamento di superficie: | sabbiatura a S2.5 + uno strato dell'iniettore a resina epossidica del negozio, trattamento di superf |
| Certificati di classificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ecc | ||
Descrizione di prodotto

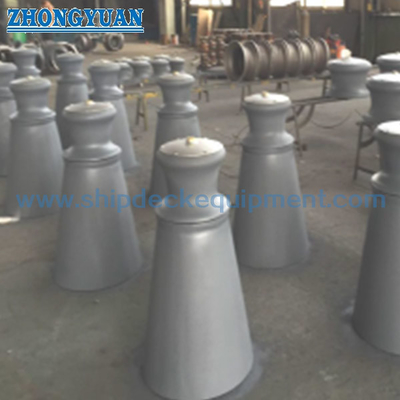

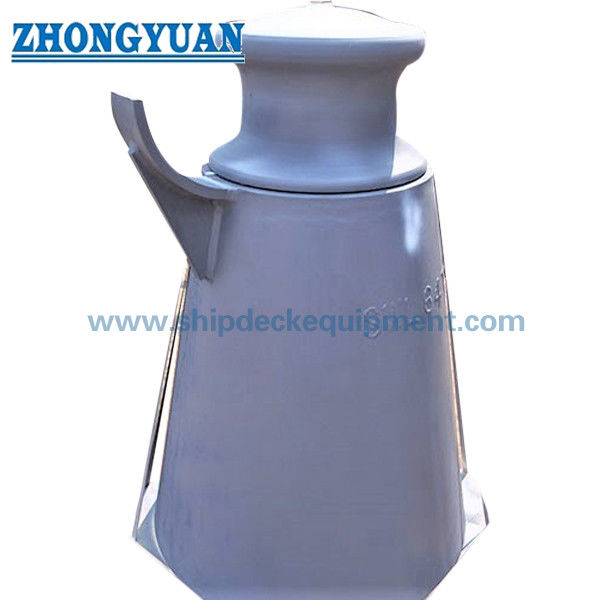

CB/T 436 Passacavo a rulli con piedistallo di tipo A con attrezzatura per l'ormeggio della nave con bitta
Descrizione
CB*436-2000 passacavo con rullo singolo è di tipo A e B. CB*436-2000 tipo A dotato di rullo CB*58-83.Tutte le saldature e la superficie sono rettificate uniformemente.
Specifiche tecniche principali:
1. Norma tecnica: CB/T 436-2000;
2. Tipo di rullo: tipo A con rullo standard CB*58-83
3. Diametri dei rulli: 100 mm ~ 450 mm
4. N. rullo: rullo singolo
5. Peso del rullo: 9,9 kg ~ 452 kg
6. Peso base: 63,9 kg ~ 454,4 kg
7. Materiali: acciaio C-Mn dolce, acciaio inossidabile, acciaio fuso, ghisa nodulare
8. Trattamento superficiale: sabbiatura fino a S2,5 + uno strato di shop primer epossidico, zincato, trattamento superficiale personalizzato disponibile.
9. Certificati di classificazione: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ecc.
10.Può essere personalizzato
Parametro tecnico principale:
| Rullo diam. |
Diam. fune metallica applicabile(Massimo) (Solo per riferimento) |
Dimensioni | Il peso kg |
||||||||||||||||
| Fibra Corda diam. |
Canapa Corda diam. |
SWR (GB /T 8918) Forza 1570 Mpa |
un | D1 | D2 | D3 | D4 | H | H1 | K | K1 | l | S | t | T1 | Rullo | Piedistallo | ||
| 6X24 | 6X37 | ||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 |
| 150 | 32 | 45 | 16~18 | 14~16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | |
| 400 | 65 | 85 | 40~42 | 38~40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 |
| 450 | 80 | 44 | 42~44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | ||
| Nota: h= 1000 mm | |||||||||||||||||||
Disegno del passacavo a rulli con piedistallo tipo A CB/T 436 con attrezzatura per l'ormeggio di navi con bitta
