DIN 81906 Ancoraggio per attrezzature di ormeggio delle navi.

DIN 81906 Ancoraggio per attrezzature di ormeggio delle navi.

Visualizzazione del prodotto

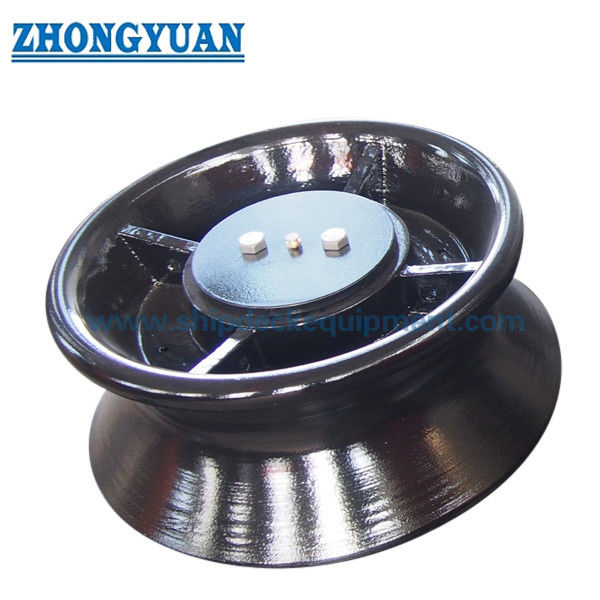

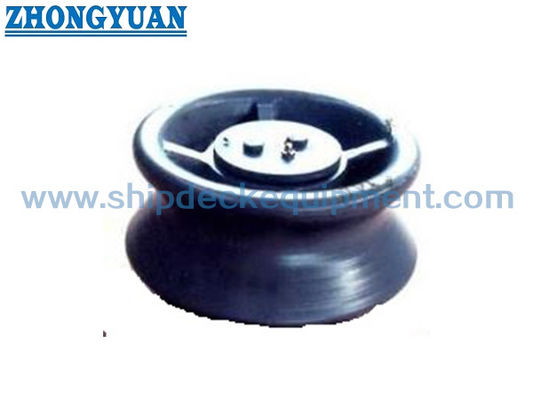

Il rulliere per ormeggio DIN 81906 è un componente a rullo singolo utilizzato su navi marittime e interne per guidare le corde di ormeggio durante le operazioni di ormeggio, spostamento e ormeggio in porto.Fornisce una superficie di contatto rotante arrotondata in modo che la corda possa cambiare direzione con meno sfregamento locale contro le strutture di ponte o di bordo.

Questo prodotto è selezionato in base alla DIN 81906 dimensione nominale, riferimento di forza di trazione della corda, diametro del rullo, disposizione dell'installazione, requisiti di materiale, trattamento superficiale e campo di applicazione del certificato.Il nome del prodotto fornito si riferisce a un rullo di curvatura in acciaio da fusione■ tuttavia il grado finale del materiale e se il rullo segue l'acciaio fuso, la ghisa nodulare, l'acciaio inossidabile,o altro materiale specificato per il progetto deve essere confermato prima della quotazione e della produzione.

Specificità rapide

• Norma: DIN 81906-1999 → riferimento per la designazione del rullo di deformazione, la struttura dell'assemblaggio, le dimensioni principali e la selezione delle dimensioni nominali.

• Tipo di prodotto: rullo di curvatura a ancoraggio singolo → utilizzato come guida di corda rotante, non come prodotto di sollevamento, trazione, rimorchio o verricello.

• Dimensioni nominali: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → selezionate in base al numero nominale standard e alla disposizione di ormeggio della nave.

• riferimento della forza di trazione della corda: da 10 a 320 kN → utilizzato come base di selezione e non deve essere convertito direttamente in SWL, MBL, carico di prova o carico di rottura senza l'approvazione del progetto.

• il diametro del rullo d1: da 160 a 560 mm → influenza il raggio di contatto della corda, la disposizione del cavo della corda e lo spazio di installazione disponibile.

• Peso del rullo approssimativo: da 12 a 580 kg → utile per l'imballaggio, la movimentazione, la pianificazione dell'installazione e la stima del carico.

• Trattamento superficiale: Sa 2.5 blasting + epoxy shop primer, finitura galvanizzata, lucidata o personalizzata → il rivestimento finale deve seguire le specifiche del recipiente.

• Personalizzazione: il materiale, il trattamento superficiale, la portata del certificato e la disposizione del piedistallo corrispondente possono essere discussi in base alle esigenze del progetto.

Principali parametri tecnici

Parametri principali della pagina web per il rullo di curvatura per ormeggio DIN 81906. Le dimensioni sono in mm, salvo diversa indicazione.non come prodotto SWL dichiarato automaticamente.

Guida alla selezione e alla ricerca

Passo 1: confermare il numero nominale DIN 81906 1, 2, 3, 5, 8, 12, 20 o 32 in base al disegno della nave e alla disposizione delle corde di ormeggio.

Passo 2: confermare il riferimento di forza di trazione della corda, il tipo di corda, il diametro della corda, l'angolo di conduzione, la posizione di installazione e se il rullo è utilizzato come pezzo di ricambio o come oggetto di nuova costruzione.

Fase 3: confermare la disposizione di abbinamento: solo un singolo rullo, installazione a bordo nave / bordo ponte, o utilizzo insieme a un piedistallo conico come DIN 81907 se specificato dal disegno di progetto.

Fase 4: confermare il fabbisogno di materiale: acciaio tenero, acciaio C-Mn, acciaio inossidabile, acciaio fuso, ghisa nodulare o grado di materiale specificato dal progetto.

Fase 5: confermare il trattamento superficiale: blasting Sa 2.5 + inchiostro epoxi, galvanizzazione, finitura inossidabile lucida, sistema di verniciatura finale o altro requisito di rivestimento.

Fase 6: confermare la portata del certificato prima della quotazione: certificato del produttore, certificato del materiale, certificato di classe, ispezione dei testimoni o approvazione in base alle esigenze del progetto.

Fase 7: indicare la quantità, la destinazione di consegna, il tempo di consegna richiesto, il disegno di installazione e, se disponibile, la foto di riferimento.

Struttura

Casting roller body | Rope-contact groove / rounded contact surface | Central shaft / pedestal connection area | Bush / sleeve arrangement | Grease nipple and maintenance point | Fasteners and washers | Surface protection

Vantaggi di progettazione, fusione e ingegneria

• Il singolo rullo rotante aiuta a guidare la direzione della corda di ormeggio e riduce lo sfregamento diretto della corda contro le strutture fisse della nave durante le operazioni di ormeggio.

• La superficie di contatto con la corda deve essere rivestita e lisciata dopo la fusione o l'elaborazione per ridurre il contatto locale acuto e contribuire a proteggere le corde di ormeggio.

• L'ampia gamma di diametri dei rulli consente di selezionare in base al percorso della corda, alla limitazione dello spazio e al numero nominale standard piuttosto che utilizzare un modello troppo semplificato per tutti i vascelli.

• La rotazione, la condizione del cespuglio, l'accesso alla lubrificazione e la condizione di fissaggio sono punti di ispezione importanti perché il prodotto funziona come una guida di corda sotto contatto ripetuto.

• Il cantiere navale o l'ufficio di progettazione devono controllare la base dell'installazione, il supporto del bordo del ponte o la struttura del piedistallo in base alla direzione del cavo e alla struttura dello scafo locale.

• L'ambito di applicazione del materiale e del certificato può essere organizzato in base alle esigenze dell'ordine, ma il grado esatto del materiale deve essere confermato prima della scheda di dati finale o del rilascio di produzione.

Attributi personalizzati

• Norma: DIN 81906-1999 → utilizzo quando il cantiere navale o le specifiche del proprietario richiedono dimensioni del rullo di deformazione DIN.

• Numero nominale: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → selezionate in base alla tabella standard, alla disposizione delle corde e allo spazio di installazione disponibile.

• Numero del rullo: singolo rullo → adatto a un singolo punto di contatto rotante della corda nel percorso della linea di ormeggio.

• Referenza di forza di trazione della corda: da 10 a 320 kN → solo riferimento di selezione; la SWL finale o il carico di omologazione devono essere confermati dal calcolo del progetto o dai requisiti di classe.

• Materiale: acciaio mite, acciaio C-Mn, acciaio inossidabile, acciaio fuso, ghisa nodulare → grado finale e conformità standard da confermare prima della quotazione.

• Trattamento superficiale: Sa 2.5 blasting + epoxy shop primer / galvanizzato / lucidato / personalizzato → scegliere in base alle specifiche di rivestimento del recipiente e all'ambiente di corrosione.

• Pedale di abbinamento: può essere preso in considerazione un piedistallo conico conforme alla norma DIN 81907 quando è specificata l'interfaccia → del piedistallo e il disegno di installazione devono essere confermati.

• Requisito di certificato: disponibile a seconda dell'ambito di applicazione del progetto → certificato di classe, certificato di fabbricante o certificato di materiale devono essere concordati prima dell'ordine.

Come funziona

Mooring rope approaches the roller → Rope contacts the rounded rotating surface → Roller turns with rope movement → Local rubbing is reduced → Load path is transferred through the roller support / pedestal to the vessel structure → Inspection and lubrication are carried out during service

Applicazioni

Sea-going vessels | Inland vessels | Mooring stations | Shipside fairlead arrangements | Deck edge rope guidance | Harbor mooring | Vessel shifting operations | Replacement of DIN 81906 warping rollers

Certificazioni e vantaggi

I certificati possono essere organizzati in base ai requisiti del progetto, alla portata dell'ispezione, alla tracciabilità dei materiali e alla procedura di approvazione della società di classe.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore.

Disegno e foto

Domande frequenti

D1: La forza di trazione della corda DIN 81906 è la stessa del prodotto SWL?

A1: No. La tabella fornita fornisce un riferimento di forza di trazione / selezione della corda. Non deve essere scritto direttamente come SWL, MBL, carico di rottura o carico di prova senza calcolo di progetto,revisione dell'accordo di nave, e il requisito di approvazione.

D2: Questo rullo può essere utilizzato insieme a un piedistallo conico DIN 81907?

A2: Può essere considerato quando il disegno del recipiente o le specifiche del progetto richiedono una disposizione conica corrispondente del piedistallo.e il rinforzo locale deve essere confermato tramite disegno.

Q3: Cosa deve essere confermato prima del preventivo?

A3: confermare il numero nominale DIN 81906, la disposizione della corda, la posizione di installazione, la qualità del materiale, il trattamento superficiale, l'ambito di applicazione del certificato, la quantità, la destinazione di consegna e il tempo di consegna richiesto.Un disegno o una foto di un vascello è utile per evitare scelte sbagliate.

Disegno della norma DIN81906 per il rullo di arrotolamento in acciaio fuso
