50-100mm Bollard a doppio bicchiere inclinato. CB/T 169-2011 Bollard ad ormeggio saldato tipo A per il ponte navale.
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipmen |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numero di modello: | standard o personalizzati |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Based on quotation |
| Imballaggi particolari: | Esportazione di pallet standard o imballaggi personalizzati |
| Tempi di consegna: | In base ai requisiti del progetto |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | Produzione personalizzata in base alle esigenze del progetto |
|
Informazioni dettagliate |
|||
| Standard tecnico: | CB/T169-2011 | Diametro nominale: | da 80 a 100 mm |
|---|---|---|---|
| Materiale: | Acciaio dolce; Disponibile in acciaio inossidabile | peso: | da 6,4 a 23,4 kg |
| Trattamento superficiale: | sabbiatura a S2.5 + uno strato di inchiostro epoxi, acciaio inossidabile lucidato, trattamento super | Certificati di classificazione: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, ecc. |
| Evidenziare: | Piatto di base Bollard,GB 556 Bollone,Apparecchiature di ormeggio per navi a base di piastra |
||
Descrizione di prodotto
50-100mm Bollard a doppio bicchiere inclinato. CB/T 169-2011 Bollard ad ormeggio saldato tipo A per il ponte navale.
Visualizzazione del prodotto
CB/T 169-2011 Bollard di tipo inclinato saldo di tipo A è progettato per applicazioni di ormeggio di navi leggere.
La struttura inclinata a doppio palo migliora le prestazioni di trattenimento della corda e previene lo scivolamento della corda durante il movimento della nave.
È adatto a barche da lavoro, chiatte e piccole imbarcazioni dove è necessario un ormeggio compatto e affidabile.
Specificità rapide
Standard: CB/T 169-2011 → Sostituisce GB556
Applicazione: ormeggio di navi interne e di piccole dimensioni → Soluzione compatta ed efficiente
Tipo: tipo A (piastra di base singola) → struttura compatta
Diametro nominale: 50×100 mm → compatibilità con la corda
SWL: 8,5-14,5 kN → gamma di carico leggero
Materiale: acciaio strutturale al carbonio / acciaio inossidabile → Forza e resistenza alla corrosione
Struttura: doppio bit inclinato → supporto antiscivolo
Superficie: Sa2,5 + rivestimento epossidico → Protezione marina
Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore
Parametri tecnici principali (CB/T 169-2011 tipo A)
| Dati nominali | SWL kN | 6x24 | 6x37 | Circo della corda naturale | Dia sintetica | D | D1 | H | L1 | L2 | t | Base L | B | h | t1 | k |
Peso kg |
| 50 | 8.5 | - | 6 | 45 | 10 | 60 | 75 | 170 | 230 | 180 | 6 | 310 | 130 | 26 | 10 | 6 | 6.4 |
| 75 | 11.5 | - | 7 | 54 | 12 | 76 | 90 | 210 | 300 | 240 | 8 | 400 | 160 | 43 | 12 | 6 | 15.2 |
| 100 | 14.5 | 8 | 8 | 63 | 14 | 114 | 130 | 240 | 360 | 290 | 10 | 470 | 180 | 51 | 16 | 8 | 23.4 |
Logica di progettazione ingegneristica
Percorso di trasferimento del carico: corda → pilastro → piastra di base → ponte.
I pali inclinati aumentano l'attrito e riducono lo slittamento delle corde.
La struttura è ottimizzata per punti di ormeggio leggeri.
Perché il disegno di un pilastro inclinato?
Impedisce lo scivolamento della corda → Un ormeggio più sicuro
Migliora la tenuta → Controllo stabile della corda
Riduce il rilascio accidentale → Funzionamento affidabile
Struttura
Posti inclinati. Piastra superiore. Piastra di base. Piastre di costole.
Attributi personalizzati
Posti inclinati → prestazioni antiscivolo
Base compatta → risparmio di spazio
Finitura liscia → Protegge la corda
Fabbricazione saldata → Resistenza affidabile
Guida alla selezione
Passo 1 Selezionare A50 / A75 / A100 → Basato su SWL
Passo 2
Fase 3
Fase 4
Non sei sicuro della selezione?
Guida alla ricerca
Indicare le dimensioni della corda, la lunghezza di rotazione, il tipo di nave, la quantità e la certificazione.
Come funziona
La corda avvolge i pali inclinati → aumenta l'attrito → trasferisce il carico sul ponte → stabilisce l'ormeggio.
Applicazioni
Barche da lavoro. Piccole imbarcazioni.
Certificazioni e vantaggi
Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore
Disegno e foto

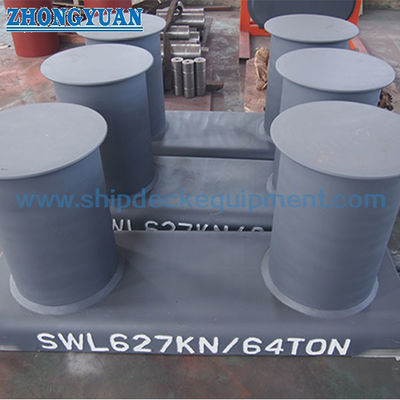

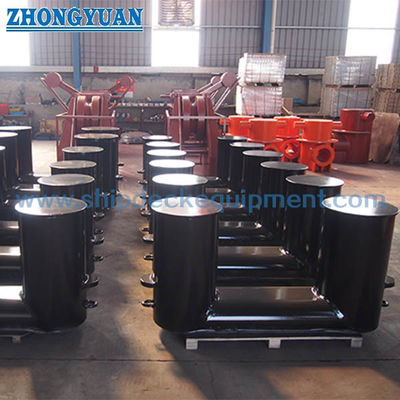

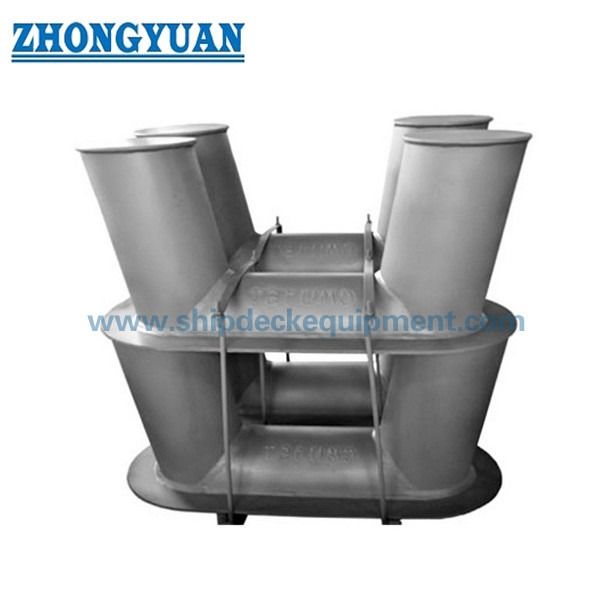

Disegno generale e foto del prodotto
Ordinazione
Specifica: Tipo A. Dimensione. Materiale. Rivestimento. Certificazione.
Domande frequenti
D1: Che cos'è il pilastro di tipo A?
A: versione leggera all'interno della CB/T 169 con struttura compatta.
D2: Perché?
A: impedisce lo scivolamento della corda.
Q3: Come selezionare?
R: in base alle dimensioni della corda e alla lunghezza della corda.
