Chiusura per cavo con catena di ancoraggio a spina staccabile | JIS F2025 Tipo A

Panoramica del prodotto

Il serracavo staccabile JIS F 2025 Tipo A è un raccordo per gavone catena utilizzato per fissare l'estremità amara della catena dell'ancora alla paratia del gavone catena. Il suo tappo/coperchio staccabile e la disposizione dei perni forniscono un mezzo controllato per rilasciare il collegamento della catena quando una procedura di abbandono di emergenza approvata richiede che la catena dell'ancora venga lasciata andare. Non è un fermo della catena del ponte, un accessorio di sollevamento, un componente di traino o un normale dispositivo di movimentazione dell'ancora.

I dati dimensionali forniti seguono JIS F 2025:1992. JIS F 2025:2021 è l'attuale edizione attiva, quindi gli ordini relativi alle nuove costruzioni e alle classi dovrebbero confermare l'edizione in vigore prima della quotazione. La selezione dovrebbe basarsi sul diametro nominale della catena dell'ancora, sulla qualità della catena e sulla base del carico di progetto, sulla geometria della paratia dell'armadietto della catena, sull'accesso di rilascio, sull'interfaccia di saldatura, sui requisiti di tenuta, sul sistema di rivestimento e sull'ambito di ispezione richiesto.

Specifiche rapide

• Funzione del prodotto: Fissaggio dell'estremità amara della catena dell'ancora nel gavone della catena → fornisce un collegamento definito alla paratia del gavone della catena e un dispositivo di rilascio staccabile.
• Standard e tipo: JIS F 2025 Tipo A tipo staccabile → Tipo A è la configurazione staccabile; Il tipo B è la configurazione fissa.
• Edizione standard: dimensioni fornite del 1992; L'edizione 2021 è attuale → conferma il contratto, il disegno della nave e i requisiti di classe prima della produzione.
• Intervallo di dimensioni nominali: da 52 a 120, inclusa la dimensione nominale 73 → copre i diametri applicabili della catena di ancoraggio da 50–52 mm a 114–120 mm.
• Massa approssimativa: da 40,5 a 274 kg → rilevante per la movimentazione, la pianificazione dell'installazione delle paratie, l'imballaggio e la stima del trasporto.
• Base del materiale standard: corpo SS400 con acciaio, ottone, guarnizioni, guarnizioni e materiali di fissaggio specifici del componente → acciaio inossidabile o materiali alternativi richiedono un disegno di progetto approvato.
• Installazione: Saldato alla paratia del gavone catena → la norma consente di abbinare la carrozzeria ad una superficie di montaggio curva dove richiesto.
• Sigillatura e test: le prestazioni della guarnizione e dell'imballaggio devono supportare il compito di tenuta specificato → qualsiasi pressione di prova di tenuta stagna e criteri di accettazione completati devono essere confermati dal progetto.

Principali parametri tecnici

Guida alla selezione e alla richiesta

Passaggio 1: confermare l'edizione standard in vigore, la configurazione staccabile di tipo A e la designazione come JIS F 2025 A52.

Passo 2: Confermare il diametro nominale della catena di ancoraggio, il grado della catena, i dati del certificato della catena e se l'ordine riguarda una nuova costruzione o la sostituzione di un serracavo esistente.

Passo 3: Fornire la disposizione del gavone della catena, lo spessore/curvatura della paratia, l'interfaccia di installazione saldata, i dettagli del rinforzo, la direzione della catena e l'accesso operativo disponibile.

Passo 4: Confermare la pianificazione dei materiali per corpo, coperchio, perno, tappo, dispositivi di fissaggio, guarnizione, imballaggio, parti di fissaggio e qualsiasi requisito di acciaio inossidabile o materiale speciale.

Passo 5: Confermare il trattamento superficiale, i requisiti di sigillatura, eventuali test di funzionalità di tenuta stagna, procedura di rilascio/ripristino, punti di ispezione e se è necessaria una maniglia di copertura.

Passaggio 6: confermare la quantità, l'ambito del certificato e della classe, la destinazione della consegna, i tempi di consegna richiesti, il disegno approvato, le foto del prodotto esistente e i requisiti di imballaggio.

Struttura

Carrozzeria SS400 | Coperchio/tappo staccabile | Assemblaggio perno e fermo | Premistoppa | Guarnizione e baderna | Perno e catenella | Prigionieri e dadi | Interfaccia paratia catena-gavone saldata | Maniglia di copertura opzionale

Installazione dell'armadietto a catena e vantaggi di qualità

• Il tipo A è la configurazione JIS rimovibile, che consente il rilascio della connessione amara secondo una procedura del vaso controllato anziché rimanere fissata in modo permanente.
• La geometria della carrozzeria deve essere adattata alla paratia del gavone catena; laddove la superficie di montaggio è curva, la norma consente di adattare il corpo alla superficie di installazione.
• Perno, fermo, coperchio, premistoppa, prigioniero e parte di fissaggio devono essere controllati insieme in modo che la corsa di rilascio e le condizioni di riassemblaggio non siano influenzate da distorsioni di fabbricazione.
• La pianificazione dei materiali basata sui componenti supporta il controllo separato del corpo strutturale, delle parti rimovibili, dei dispositivi di fissaggio in ottone, della guarnizione, dell'imballaggio e degli elementi di filo/catenella di ritenzione.
• Le condizioni della guarnizione e dell'imballaggio sono importanti per il compito di tenuta specificato. Le prestazioni dei materiali, l'intervallo di sostituzione, la pressione di prova e i criteri di accettazione devono seguire le specifiche di progetto approvate.
• L'interfaccia saldata della paratia e la struttura circostante della nave devono essere controllate dal cantiere navale o dall'ufficio di progettazione per quanto riguarda il trasferimento del carico, il rinforzo locale, l'accesso, la protezione dalla corrosione e l'ispezione.
• Il serraggio del cavo deve essere controllato dopo la fabbricazione e l'installazione secondo la procedura concordata; non deve essere rappresentato come un freno del salpa ancora o un fermo della catena di coperta.

Attributi personalizzati

• Base standard: dimensioni fornite JIS F 2025:1992 / edizione attuale JIS F 2025:2021 → confermare quale edizione è contrattualmente applicabile.
• Tipo: Tipo A staccabile → diverso dalla configurazione fissa di Tipo B.
• Dimensione nominale: 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 111 / 120 → selezionare in base al diametro nominale della catena di ancoraggio applicabile.
• Designazione standard: JIS F 2025 A + numero nominale → esempio: JIS F 2025 A52.
• Materiale corpo standard: JIS G 3101 SS400 → gli altri materiali dei componenti seguono la tabella dei materiali standard.
• Materiale opzionale: acciaio inossidabile o materiale personalizzato → disponibile solo previa approvazione dei disegni, compatibilità con la corrosione, procedura di saldatura e accettazione del progetto.
• Grado della catena di ancoraggio: da confermare → le informazioni fornite indicano alternativamente fino al Grado 2 e Grado 2/Grado 3, pertanto non viene avanzata alcuna dichiarazione di grado non supportata.
• Trattamento superficiale: sabbiatura Sa 2.5 + shop primer epossidico, finitura zincata o rivestimento di progetto → il sistema finale dipende dal materiale, dalla sequenza di saldatura e dalle specifiche del rivestimento del recipiente.
• Requisiti del certificato: disponibile in base allo scopo dell'ordine → il certificato del produttore, la tracciabilità dei materiali, l'ispezione della classe e i punti di riferimento devono essere confermati prima del preventivo.

Come funziona

L'estremità finale della catena di ancoraggio è collegata al morsetto del cavo → La catena è fissata alla paratia dell'armadietto della catena durante il normale servizio → Le parti di fissaggio mantengono la disposizione del coperchio rimovibile/perno in posizione → Secondo una procedura di emergenza approvata, le parti di fissaggio e staccabili vengono rilasciate in una sequenza controllata → Il gruppo viene ispezionato, ripristinato e richiuso dopo l'uso

Applicazioni

Armadietti per catene | Fissaggio dell'estremità amara della catena di ancoraggio | Navi mercantili di medie e grandi dimensioni | Navi da carico | Cisterne | Navi portarinfuse | Navi portacontainer | Progetti di nuova costruzione | Progetti di sostituzione e retrofit

Certificazioni e vantaggi

I certificati e i documenti di ispezione possono essere organizzati in base ai requisiti del progetto, alla tracciabilità dei materiali, all'ambito di prova concordato e alla procedura di approvazione della società di classificazione. Le società elencate non sono incluse automaticamente in ogni ordine.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova dei produttori.

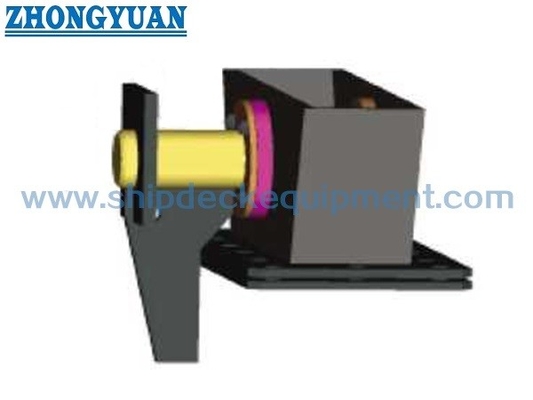

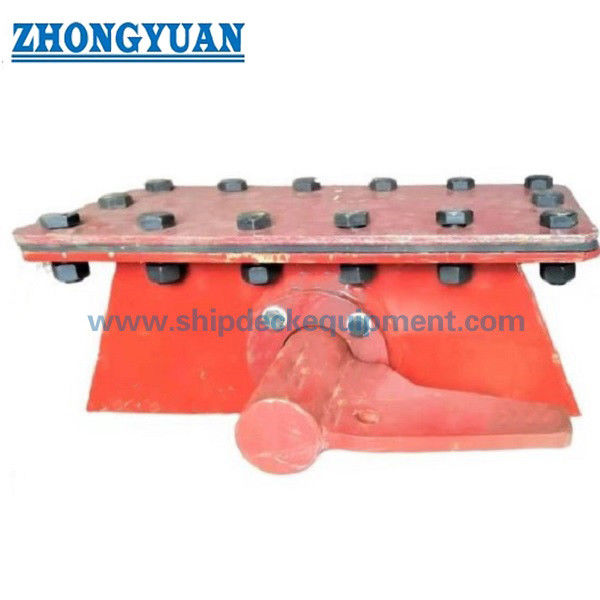

Disegni e foto

Domande frequenti

Q1: Qual è la differenza tra JIS F 2025 Tipo A e Tipo B?

A1: Il tipo A è la configurazione staccabile e il tipo B è la configurazione fissa. Il tipo A viene selezionato quando la disposizione della nave richiede un metodo controllato per rilasciare la connessione terminale della catena di ancoraggio.

Q2: Come deve essere selezionata la dimensione nominale corretta?

A2: Selezionare il numero nominale dal diametro della catena dell'ancora applicabile e confermarlo rispetto al disegno dell'imbarcazione, al grado della catena, alla geometria del gavone della catena, all'installazione esistente, all'accesso sbloccato e all'edizione standard approvata. La tabella è un riferimento di selezione dimensionale, non una dichiarazione di SWL o carico di rottura.

D3: I test di tenuta stagna e la compatibilità della catena di grado 3 sono inclusi come standard?

R3: Non automaticamente. Lo standard attuale identifica le prestazioni delle guarnizioni e delle guarnizioni legate alla tenuta, ma il metodo di prova di tenuta stagna dell'assemblaggio completato e i criteri di accettazione devono essere definiti dal progetto. Le dichiarazioni di qualità della catena fornite sono in conflitto, quindi la compatibilità del Grado 3 deve essere confermata prima di essere dichiarata in un preventivo o in una scheda tecnica.
