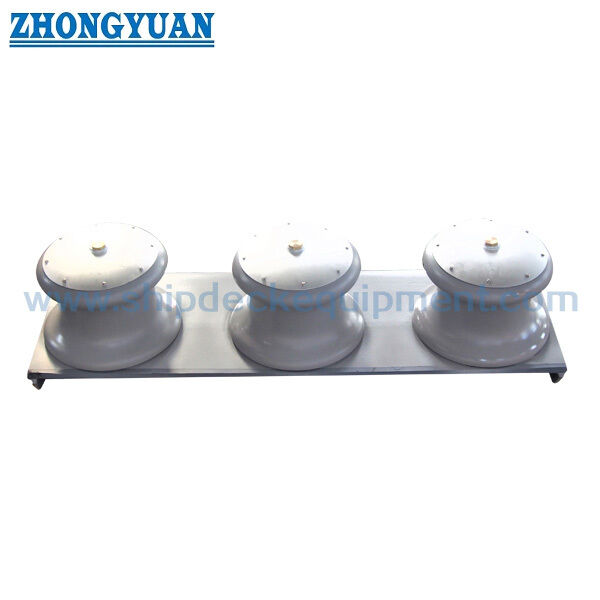

100–450mm Ghiaia in acciaio fuso di tipo aperto con fondazione per ormeggio navale
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipmen |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numero di modello: | standard o personalizzati |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Based on quotation |
| Imballaggi particolari: | Esportazione di pallet standard o imballaggi personalizzati |
| Tempi di consegna: | In base ai requisiti del progetto |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | Produzione personalizzata in base alle esigenze del progetto |
|
Informazioni dettagliate |
|||
| Standard tecnico: | Norma CB*58-83 | Tipo: | Tipo aperto |
|---|---|---|---|
| Diametri dei rulli: | 160~560mm | Rullo no.: | 2/3 Rulli |
| Peso del rullo: | 9,4~462 kg | Materiali: | Acciaio dolce, acciaio C-Mn, acciaio inossidabile, acciaio fuso, ghisa nodulare |
| Trattamento superficiale: | sabbiatura a S2,5 + uno strato di inchiostro epoxi, galvanizzato, lucidato, trattamento superficiale | Certificati di classificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, ecc. |
| Evidenziare: | Fabbricazione a base di acciaio fuso,Apparecchiature di ormeggio per navi aperte |
||
Descrizione di prodotto

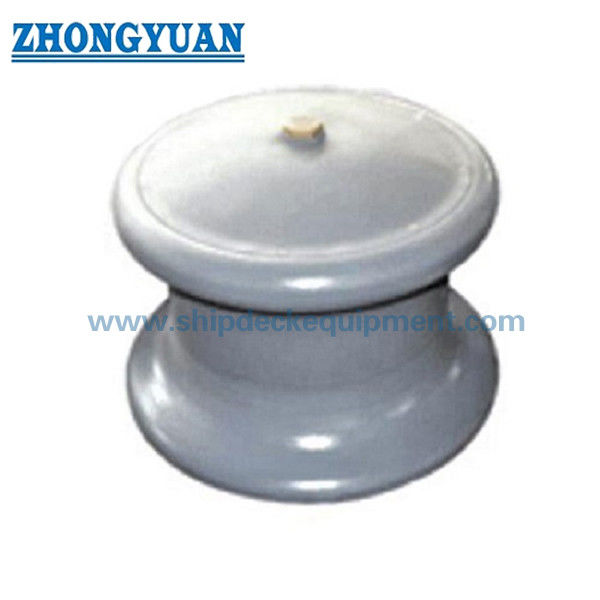

100–450mm Fairlead a rulli in acciaio fuso tipo aperto con fondazione per ormeggio navale
Panoramica del prodotto
Il fairlead a rulli in acciaio fuso di tipo aperto è progettato per guidare le cime di ormeggio sul bordo del ponte con un ingresso flessibile della cima.
La struttura consente il montaggio di più rulli su una base senza piastra superiore, adatta per ormeggio laterale e angoli di guida della cima complessi.
Questo modello si concentra sulla resistenza strutturale, l'affidabilità del trasferimento del carico e la durata a lungo termine, ed è diverso dai modelli di selezione del fairlead ingegneristico certificati SWL.
Specifiche rapide
- Diametro rullo: 100–450 mm → Determina la compatibilità della cima
- Gamma SWL: 108–1767 kN → Riferimento carico
- Fattore di sicurezza: 1.41–1.56 → Affidabilità strutturale
- Materiale albero perno: acciaio al carbonio (Grado 25) → Resistenza alla trazione ≥460 MPa
- Tipo di cuscinetto: Boccola → Trasferimento del carico e resistenza all'usura
- Superficie: Finitura rettificata → Protegge la cima
- Struttura: Tipo aperto → Ingresso flessibile della cima
- Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore
Parametri tecnici principali
| Diametro rullo | Diametro massimo applicabile del cavo | Dimensioni della base | Dimensioni di ingombro |
Peso kg |
||||||||||||||
| Cavo d'acciaio | Cima naturale |
Sintetico cima in fibra |
a | b | c | c1 | d | R | K | K1 | D1 | H | S | ghisa | acciaio fuso | |||
| 6×24 | 6×30 | 6×37 | ||||||||||||||||
| 100 | 11 | 11 | 11 | 40 | 28 | 60 | 125 | 8 | 6 | 48 | 30 | 5 | 5 | 160 | 128 | 3 | 9.4 | 9.9 |
| 150 | 17 | 17.5 | 15 | 45 | 32 | 75 | 190 | 12 | 8 | 71 | 40 | 9 | 7 | 240 | 211 | 3 | 32.1 | 33.8 |
| 200 | 22.5 | 21.5 | 19.5 | 55 | 40 | 85 | 230 | 14 | 10 | 95 | 40 | 10 | 8 | 310 | 251 | 3 | 64.6 | 68 |
| 250 | 24 | 26 | 24 | 65 | 45 | 100 | 265 | 14 | 10 | 107 | 40 | 10 | 8 | 380 | 298 | 4 | 108 | 114 |
| 300 | 30 | 32.5 | 28 | 70 | 50 | 100 | 320 | 16 | 14 | 127 | 60 | 13 | 10 | 440 | 321 | 4 | 159 | 168 |
| 350 | 37.5 | 39 | 34.5 | 75 | 55 | 100 | 350 | 18 | 14 | 144 | 60 | 13 | 10 | 500 | 346 | 4 | 235 | 248 |
| 400 | 41 | 39 | 39 | 85 | 65 | 100 | 380 | 20 | 16 | 161 | 60 | 14 | 12 | 560 | 371 | 5 | 336 | 355 |
| 450 | 44.5 | 47.5 | 43 | 80 | 100 | 410 | 20 | 16 | 180 | 60 | 14 | 12 | 620 | 394 | 5 | 413 | 462 | |
| Tipo |
Diametro rullo D |
A | L | Diametro massimo applicabile del cavo |
SWL tf (KN) |
Fattore di sicurezza | ||||
| Cavo d'acciaio | Cima naturale | Cima in fibra sintetica | ||||||||
| 6×24 | 6×30 | 6×37 | ||||||||
| 100 | 290 | 530 | 11 | 11 | 11 | 40 | 28 | 11(108) | 1.44 | |
| 150 | 420 | 740 | 17 | 17.5 | 15 | 45 | 32 | 26 (254) | 1.41 | |
| 200 | 530 | 930 | 22.5 | 21.5 | 19.5 | 55 | 40 | 42(412) | 1.49 | |
| 250 | 640 | 1100 | 24 | 26 | 24 | 65 | 45 | 56 (549) | 1.47 | |
| 300 | 750 | 1270 | 30 | 32.5 | 28 | 70 | 50 | 84 (824) | 1.50 | |
| 350 | 860 | 1440 | 37.5 | 39 | 34.5 | 75 | 55 | 122 (1196) | 1.48 | |
| 400 | 970 | 1610 | 41 | 39 | 39 | 85 | 65 | 148 (1450) | 1.50 | |
| 450 | 1080 | 1800 | 44.5 | 47.5 | 43 | 80 | 180.2 (1767) | 1.56 | ||
Logica di progettazione ingegneristica
Il carico di calcolo è pari a 2 volte il carico di rottura della cima per garantire l'integrità del fairlead anche in caso di rottura della cima.
Percorso di trasferimento del carico: Rullo → Boccola → Albero perno → Fondazione.
L'albero perno è il componente principale portante sottoposto a momento flettente dalla tensione della cima.
Ottimizzazione strutturale
L'albero perno si estende nella fondazione per un migliore trasferimento del carico e resistenza.
L'aumento del diametro dell'albero migliora la resistenza e la durata della cima aumentando il rapporto D/d.
La distanza ottimizzata tra albero e boccola garantisce lubrificazione e rotazione fluida.
Struttura
1 Vite svasata | 2 Copertura rullo | 3 Rondella | 4 Boccola | 5 Albero perno | 6 Corpo rullo | 7 Vite di fissaggio | 8 Dado | 9 Vite di fissaggio | 10 Coppa grasso | 11 Manicotto filettato | 12 Tappo
Controllo qualità
Le parti fuse devono essere prive di difetti come cricche, ritiro e inclusioni.
Le superfici di contatto della cima devono essere levigate.
Le parti rotanti devono funzionare in modo flessibile.
Guida alla selezione
Passo 1 – Selezionare il diametro del rullo → Basato sulla dimensione della cima
Passo 2 – Confermare il tipo di cima → Filo / fibra
Passo 3 – Confermare il requisito di carico → Fare riferimento a SWL
Passo 4 – Confermare la posizione di installazione
Passo 5 – Confermare il requisito di certificazione
Attributi personalizzati
- Struttura aperta → Ingresso flessibile della cima
- Albero perno per impieghi gravosi → Alta resistenza
- Cuscinetto a boccola → Rotazione fluida
- Superficie rettificata → Protegge la cima
- Acciaio fuso → Struttura durevole
Guida alla richiesta
Si prega di fornire diametro della cima, tipo di cima, carico richiesto, posizione di installazione e requisito di certificazione.
Come funziona
La cima è guidata dai rulli e il carico viene trasferito attraverso la boccola e l'albero perno alla fondazione, garantendo un funzionamento sicuro.
Applicazioni
Ormeggio navale | Guida bordo ponte | Ormeggio laterale
Certificazioni e vantaggi
Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore → Garantisce la conformità con le principali società di classificazione
Disegni e foto
Disegno generale e foto del prodotto disponibili
Ordinazione
MOQ: 1 unità | Consegna: 30–60 giorni | Personalizzazione disponibile
FAQ
D1: Cos'è un Fairlead di tipo aperto?
R: Un fairlead di tipo aperto si riferisce a una struttura senza una piastra superiore sopra i rulli. Due, tre o quattro rulli sono montati su una base di fondazione e il lato superiore rimane aperto per un ingresso flessibile della cima.
Un fairlead di tipo chiuso include una piastra superiore che limita il movimento della cima (ad esempio, JIS F2014 Tipo B e D).
D2: Perché il design di tipo aperto?
R: Ingresso flessibile della cima dall'esterno del ponte; adatto per ormeggio multidirezionale; disposizione modulare dei rulli.
D3: Qual è la funzione dell'altezza della fondazione?
R: L'altezza della fondazione viene utilizzata per regolare l'angolo di guida della cima, ridurre lo stress di flessione, evitare il contatto con il ponte e minimizzare l'usura della cima.
D4: Perché l'albero perno è critico?
A: Sopporta il carico di flessione dalla tensione della cima e determina la sicurezza strutturale.
D5: Perché si usa 2× il carico di rottura?
A: Per garantire che il fairlead rimanga intatto anche in caso di rottura della cima.
D6: Come migliorare la durata della cima?
A: Aumentare il rapporto D/d e garantire una superficie del rullo liscia.
