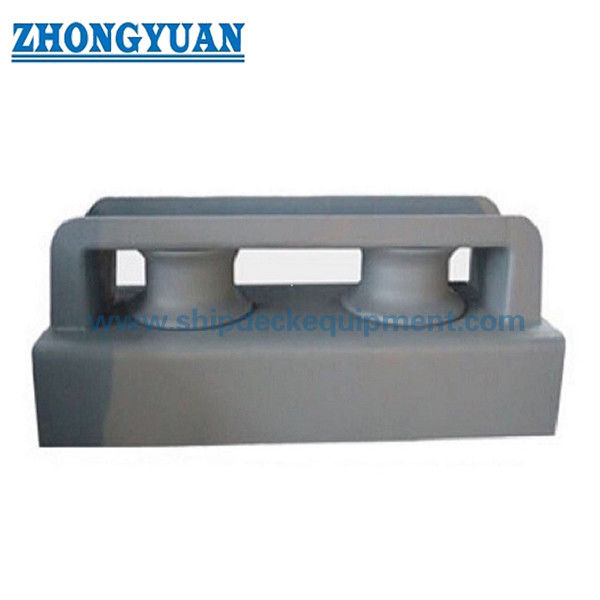

150–450 mm Tipo Chiuso Due Rulli Fairlead di Bordo Nave per Attrezzature di Ormeggio Navi

150 ∼ 450 mm per apparecchiature di ormeggio delle navi

Visualizzazione del prodotto

JIS F 2014, modulo BF BS, tipo chiuso, con due rulli, è progettato per modificare e guidare la direzione delle corde di ormeggio sui lati della nave e sulle aree di ormeggio del ponte.Il telaio chiuso aiuta a controllare il percorso della corda e riduce il rischio di saltare fuori la corda durante l'operazione di ormeggio, mentre i due rulli forniscono una guida liscia della corda e contribuiscono a ridurre l'usura delle corde di filo, delle corde di Manila e delle corde di nylon.

Questa pagina si concentra sulla configurazione a due rulli di tipo chiuso.Si differenzia dalle fairleads aperte e dalle fairleads chiuse a tre rulli perché la struttura è più compatta e il percorso della corda è più controllatoIl prodotto può essere fornito in base al JIS F 2014-1987, con diametri dei rulli da 150 mm a 450 mm e opzioni di trattamento del materiale o della superficie personalizzate in base ai requisiti del progetto.

Specificità rapide

• Standard tecnico: JIS F 2014-1987 → utilizzato come riferimento di produzione e dimensione per questo standard giapponese per il fairlead di bordo.
• Tipo: BF & BS tipo chiuso → struttura chiusa per guida controllata della corda di ormeggio.
• Diametro del rullo: 150×450 mm → selezionato in base alle dimensioni della corda, al percorso della corda e alla disposizione dell'ormeggio della nave.
• Quantità di rulli: 2 rulli → adatti per il cambio di direzione e la guida di corde di tipo chiuso compatto.
• Intervallo di peso del rullo: 21,2 ∼ 230 kg → intervallo di peso di riferimento previsto per questa serie di prodotti.
• Corde applicabili: corde di filo, corde di Manila e corde di nylon → selezionate in base alle pratiche di ormeggio delle navi e alle specifiche delle corde.
• Materiali: acciaio mite, acciaio C-Mn, acciaio inossidabile, acciaio fuso o ghisa nodulare → selezionati in base alla resistenza, alla corrosione e alle esigenze del progetto.
• Trattamento superficiale: sabbiatura fino a Sa2,5 + uno strato di inchiostro epoxidico, trattamento galvanizzato, lucidato o su misura → selezionato in base ai requisiti di protezione dalla corrosione marina.
• Personalizzazione: disponibile → materiale, rivestimento e dettagli specifici del progetto possono essere confermati in base ai disegni e ai requisiti della classe.

Principali parametri tecnici

Nella tabella seguente sono utilizzati i dati dimensionali forniti per il modulo JIS F 2014 BF BS per il ponte fermo a due rulli di tipo chiuso.

Nominal Dia.	D (mm)	L (mm)	I (mm)	I2 (mm)
150	150	1020	420	300
200	200	1190	530	330
250	250	1430	640	395
300	300	1610	750	430
350	350	1890	860	515
400	400	2100	970	565
450	450	2360	1080	640

1. Fermo tipo ferro fuso rulliera - Principali dimensioni del sito

Fabbricazione di piastre di acciaio a rulli di tipo chiuso - Dimensioni principali del sito web

Guida alla selezione

Passo 1: confermare il tipo di cornice = BF & BS tipo chiuso → scegliere questo prodotto quando la corda di ormeggio ha bisogno di un percorso di corda chiuso controllato invece di una guida a rulli aperta.

Passo 2: confermare il diametro del rullo = 150×450 mm → corrispondere il diametro nominale con le dimensioni della corda, il percorso di piegatura della corda e la disposizione di ormeggio laterale della nave.

Fase 3: confermare il numero di rulli = 2 rulli → adatti per il cambio di direzione compatto e la guida della corda quando non è richiesta una disposizione a tre rulli.

Passaggio 4: confermare il tipo di corda = corda di filo, corda di Manila o corda di nylon → diversi materiali di corda possono richiedere finiture di superficie e qualità di contatto dei rulli diverse.

Fase 5: Confirmare il materiale = acciaio mite, acciaio C-Mn, acciaio inossidabile, acciaio fuso o ghisa nodulare → scegliere in base alle specifiche del progetto, all'ambiente di corrosione e ai requisiti di classe.

Passo 6: conferma del rivestimento = Sa2,5 + inchiostro epoxide, zincato, lucidato o personalizzato → selezionare il trattamento superficiale in base al sistema di verniciatura del cantiere navale e alle condizioni di esposizione marina.

Fase 7: confermare il requisito di certificazione = certificato di classe di progetto o certificato di prova del produttore → informare la società di classificazione richiesta prima della quotazione e della produzione.

Struttura

Cornice chiusa. Due rulli guida. Flusso di rulli. Struttura di supporto laterale.

Vantaggi di design e qualità

• La struttura di tipo chiuso aiuta a mantenere la corda di ormeggio all'interno del percorso di guida durante il funzionamento.
• La configurazione a due rulli fornisce un cambio di direzione della corda liscio con una disposizione compatta.
• Le superfici di contatto lisce del rullo e del telaio aiutano a ridurre l'usura della corda durante l'operazione di ormeggio.
• Le opzioni di materiali supportano diverse esigenze di progetto, tra cui acciaio tenero, acciaio C-Mn, acciaio inossidabile, acciaio fuso e ghisa nodulare.
• Le opzioni di trattamento superficiale possono essere abbinate ai requisiti di rivestimento dei cantieri navali e alle esigenze di protezione dalla corrosione marina.
• La produzione può essere organizzata in base ai requisiti del JIS F 2014-1987 e dei disegni di progetto.

Attributi personalizzati

• Norma tecnica: JIS F 2014-1987 → conferma la norma di riferimento di produzione e dimensionale.
• Tipo di prodotto: BF & BS tipo chiuso → identifica la configurazione del telaio chiuso per la guida controllata della corda.
• Diametro del rullo: 150×450 mm → parametro di selezione chiave per la corrispondenza tra la rotta della corda e la disposizione dell'ormeggio.
• Quantità di rulli: 2 rulli → definisce il layout della guida della corda e differenzia questo modello dai tipi a tre rulli.
• Materiale: acciaio mite / acciaio C-Mn / acciaio inossidabile / acciaio fuso / ghisa nodulare → selezionato in base alle specifiche del progetto e alle esigenze di corrosione.
• Trattamento superficiale: Sa2,5 + primo epoxide / galvanizzato / lucidato / personalizzato → selezionato in base all'ambiente marino e al sistema di rivestimento.
• Corda applicabile: Corda di filo / corda di Manila / corda di nylon → conferma la compatibilità della corda prima del preventivo.
• Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore → conferma il certificato richiesto prima dell'ordine.

Guida alla ricerca

• Diametro nominale o diametro del rullo richiesto, ad esempio 150 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm o 450 mm.
• Conferma del tipo richiesta: modulo JIS F 2014 BF BS tipo chiuso, 2 rulli.
• Tipo di corda e dimensione della corda, ad esempio corda di filo, corda di Manila o corda di nylon.
• Richiesta di materiali, quali acciaio tenero, acciaio C-Mn, acciaio inossidabile, acciaio fuso o ghisa nodulare.
• Requisiti di trattamento superficiale, quali Sa2,5 + inchiostro epoxido, finitura galvanizzata o lucidata.
• Certificato di classificazione richiesto o certificato di prova del fabbricante.
• Disegno di installazione, disposizione del ponte o dimensioni di sostituzione del fairlead esistente, se disponibili.
• Quantità dell'ordine, porto di consegna e tempo di consegna richiesto.

Come funziona

Mooring rope enters the closed fairlead opening → rope contacts the guide rollers → rollers rotate and guide the rope direction → closed frame controls the rope path → rope is led safely toward bollard, verricello, capstan o punto di ormeggio a terra.

Applicazioni

Zona di ormeggio laterale della nave Arredamento dell'ormeggio del ponte Cambiamento della direzione della corda di ormeggio Guida della corda di filo Guida della corda di Manila Guida della corda di nylon Sostituzione della cornice standard giapponese

Certificazioni e vantaggi

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore

Il prodotto può essere fornito con documentazione di progetto, registri di ispezione e opzioni di certificato in base ai requisiti contrattuali e di classificazione.L'esatto campo di applicazione del certificato deve essere confermato prima della quotazione e della produzione.

Disegno e foto

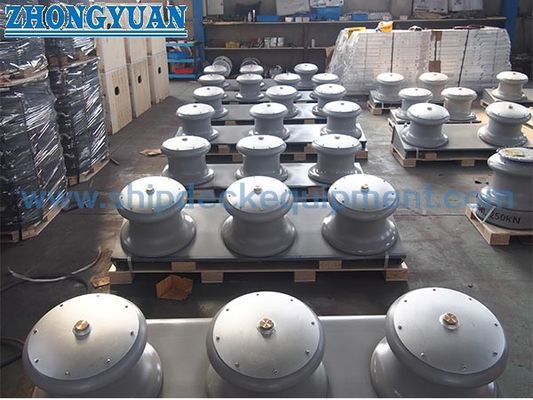

Disegno generale e foto del prodotto

Ordinazione

• Confermare la denominazione del prodotto: JIS F 2014 Form BF BS fermo a due rulli.
• Confirmare il diametro nominale e le dimensioni principali dalla tabella dei parametri tecnici.
• Confirmare il materiale, il trattamento superficiale e il requisito del certificato prima della quotazione.
• Indicare il tipo di corda, le dimensioni della corda e la disposizione dell'ormeggio della nave, se disponibili.
• Confermare la quantità, il termine di consegna, il porto di destinazione e il calendario di consegna richiesto.
• Per i progetti di sostituzione, fornire le foto e le dimensioni di installazione esistenti per ridurre il rischio di incompatibilità.

Domande frequenti

Q1: Qual è la differenza principale tra il tipo chiuso e il tipo aperto di cavallo di bordo?

A1: Il fairlead di tipo chiuso ha un telaio che aiuta a controllare il percorso della corda e riduce la possibilità che la corda salti fuori.Il tipo aperto fairlead è più conveniente per l'ingresso di corde flessibili da diverse direzioni. Questa pagina è destinata alla configurazione a due rulli di tipo chiuso.

D2: Questo fairlead può essere usato per la corda di filo, la corda di Manila e la corda di nylon?

R2: Sì. La descrizione del prodotto fornita afferma che questo fairlead può sopportare corde di filo, corde di Manila e corde di nylon.percorso della corda e requisiti di finitura superficiale.

Q3: Quale diametro del rullo deve essere selezionato?

A3: il diametro del rullo disponibile è di 150×450 mm. La selezione deve essere basata sulla disposizione dell'ormeggio della nave, sul tipo di corda, sulle dimensioni della corda e sullo spazio di installazione.le dimensioni esistenti del fairlead devono essere verificate rispetto alla tabella.

Q4: Il materiale e il trattamento superficiale possono essere personalizzati?

A4: Sì. Le opzioni di materiale includono acciaio mite, acciaio C-Mn, acciaio inossidabile, acciaio di colata e ghisa nodulare.lucidato o personalizzato in base alle esigenze del progetto.

Q5: Quale certificato richiedere per il preventivo?

A5: Si prega di confermare se il progetto richiede un certificato della società di classificazione, un certificato di prova del produttore o altra documentazione del progetto.L'ambito di applicazione del certificato deve essere confermato prima della quotazione perché influisce sull'ispezione, costi e calendario di consegna.
