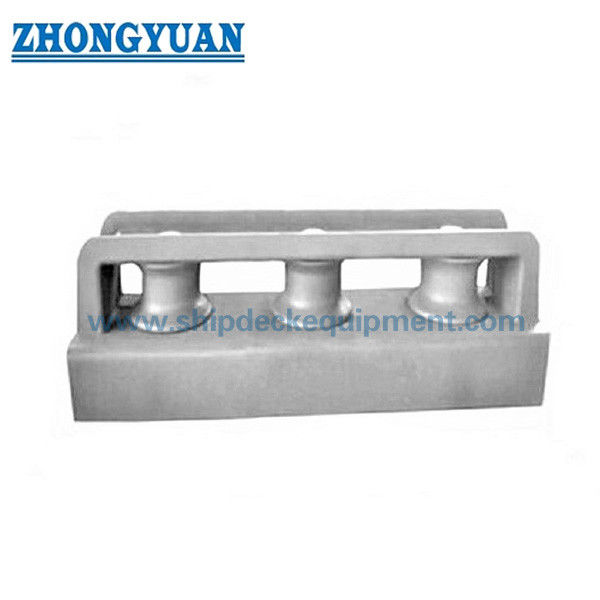

150–450mm Tipo Chiuso 3 Rulli Fairlead | JIS F2014 DF DS Ghisa Acciaio Nave Laterale Fairlead per Ormeggio
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipmen |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numero di modello: | standard o personalizzati |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Based on quotation |
| Imballaggi particolari: | Esportazione di pallet standard o imballaggi personalizzati |
| Tempi di consegna: | In base ai requisiti del progetto |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | Produzione personalizzata in base alle esigenze del progetto |
|
Informazioni dettagliate |
|||
| Standard tecnico: | JIS F2014-1987 | Tipo: | TIPO CHIUSO DF&DS |
|---|---|---|---|
| Diametri dei rulli: | 150~450mm | Rullo no.: | 3 rulli |
| Peso del rullo: | 53,8~650 kg | Materiali: | Acciaio dolce, acciaio C-Mn, acciaio inossidabile, acciaio fuso, ghisa nodulare |
| Trattamento superficiale: | sabbiatura a S2,5 + uno strato di inchiostro epoxi, galvanizzato, lucidato, trattamento superficiale | Certificati di classificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, ecc. |
| Evidenziare: | Per il tipo chiuso,3 Rulli a bordo di una nave,JIS F 2014 Fairlead di bordo |
||
Descrizione di prodotto
150–450mm Tipo Chiuso 3 Roller Fairlead | JIS F2014 DF DS Ghiaia in acciaio fuso per navi per ormeggio
Panoramica del prodotto
Il fairlead a 3 rulli di tipo chiuso JIS F2014 DF/DS è progettato per la guida controllata della cima di ormeggio nelle posizioni del ponte sul lato della nave.
La struttura è composta da tre rulli racchiusi in un telaio a piastra superiore, garantendo un percorso definito della cima ed evitando la fuoriuscita della cima sotto carico.
Rispetto al fairlead di tipo aperto, il design di tipo chiuso offre un migliore controllo della cima, rendendolo adatto per l'ormeggio in linea retta e per layout di ponte ristretti.
Specifiche rapide
Diametro rullo: 150–450 mm → Determina la compatibilità della cima
Considerazione del carico: da selezionare in base al carico di rottura della cima → Garantisce un funzionamento sicuro in condizioni di lavoro
Tipo di struttura: Tipo chiuso → Percorso della cima controllato
Configurazione rulli: 3 rulli → Distribuzione del carico
Standard: JIS F2014-1987
Materiale: acciaio fuso / acciaio C-Mn
Superficie: Sa2.5 + rivestimento epossidico
Applicazione: ormeggio sul fianco della nave
Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore
Principali parametri tecnici
Nota: per la selezione basata sul carico o per l'abbinamento SWL, contattaci per supporto tecnico.
| Nominale Diam. |
Rullo | Boccola | ||||||||||||||
| D | D1 | D2 | H | h | h1 | h2 | Min. t |
r | r1 | r2 | t8 | t9 | D3 | h1 | t1 | |
| 150 | 150 | 240 | 220 | 160 | 58 | 50 | 5 | 10 | 45 | 20 | 17 | 18 | 10 | 61 | 50 | 8 |
| 200 | 200 | 310 | 280 | 190 | 67 | 60 | 6 | 10 | 55 | 24 | 21 | 20 | I0 | 76 | 60 | 8.5 |
| 250 | 250 | 380 | 340 | 220 | 72 | 70 | 6 | 10 | 65 | 28 | 25 | 25 | 10 | 87 | 70 | 9 |
| 300 | 300 | 440 | 400 | 240 | 86 | 75 | 7 | 12 | 75 | 32 | 28 | 30 | 12 | 102 | 75 | 9.5 |
| 350 | 350 | 500 | 455 | 260 | 95 | 80 | 8 | 16 | 85 | 36 | 30 | 32 | 16 | 117 | 80 | 10 |
| 400 | 400 | 560 | 520 | 280 | 105 | 85 | 8 | 19 | 90 | 40 | 40 | 35 | 19 | 128 | 85 | 10.S |
| 450 | 450 | 620 | 580 | 290 | 105 | 90 | 8 | 19 | 90 | 45 | 45 | 35 | 19 | 141 | 90 | 10.5 |
| Nominale Diam. |
Rondella | Perno | Sede e supporto | |||||||||||||
| D5 | D6 | t.2 | d | d 1 | t3 | l | l1 | l2 | l3 | H1 | H2 | H3 | L | L1 | L2 | |
| 150 | 10 0 | 62 | 7 | 60 | 70 | 10 | 217 | 46 | 101 | 10 | 167 | 2 | 190 | 200 | 75 | 50 |
| 200 | 120 | 77 | 8 | 75 | 90 | 10 | 263 | 55 | 125 | 15 | 197 | 2 | 230 | 230 | 75 | 50 |
| 250 | 140 | 87 | 9 | 85 | 105 | 12 | 295 | 60 | 145 | 20 | 229 | 3 | 265 | 270 | 100 | 75 |
| 300 | 180 | 102 | 10 | 100 | 125 | 14 | 331 | 65 | 160 | 25 | 249 | 3 | 320 | 300 | 100 | 75 |
| 350 | 220 | 117 | 11 | 115 | 140 | 16 | 351 | 65 | 175 | 25 | 269 | 3 | 350 | 350 | no | 90 |
| 400 | 260 | 128 | 12 | 1 25 | 155 | 18 | 381 | 70 | 190 | 30 | 291 | 4 | 380 | 400 | 110 | 90 |
| 450 | 280 | 141 | 12 | 138 | 170 | 20 | 410 | 75 | 190 | 30 | 300 | 4 | 410 | 450 | 125 | 100 |
| Nominale Diam. |
Sede e supporto | Vite di fissaggio per boccola | Pezzo di controllo | |||||||||||||
| L3 | D7 | D8 | B | t4 | t5 | r5 | r6 | W1 | W2 | Bullone Nominale Diam. |
Bullone Lunghezza |
N. | a | b | C | |
| 150 | 75 | 100 | 62 | 220 | 10 | 8 | 70 | 40 | 8 | 7 | M6 | 12 | 4 | 25 | 45 | 24 |
| 200 | 75 | 120 | 77 | 280 | 14 | 10 | 70 | 40 | 10 | 8 | M6 | 12 | 4 | 28 | 62 | 38 |
| 250 | 100 | 140 | 87 | 340 | 14 | 10 | 80 | 40 | 10 | 8 | MS | 20 | 4 | 35 | 85 | 50 |
| 300 | 100 | 180 | 102 | 400 | 18 | 14 | 80 | 60 | 13 | 10 | M8 | 20 | 4 | 40 | 95 | 60 |
| 350 | 125 | 220 | 174 | 450 | 18 | 14 | 90 | 60 | 13 | 10 | MS | 20 | 4 | 46 | 105 | 70 |
| 400 | 125 | 260 | 128 | 520 | 20 | 16 | 100 | 60 | 14 | 12 | MS | 20 | 4 | 55 | 125 | 80 |
| 450 | 150 | 280 | 141 | 580 | 25 | 16 | 110 | 70 | 14 | 12 | MS | 20 | 4 | 65 | 135 | 90 |
Guida alla selezione
Hai bisogno di aiuto per selezionare la dimensione e la capacità di carico corrette del fairlead? Contattaci per supporto ingegneristico.
Passo 1 – Seleziona il diametro del rullo
Passo 2 – Conferma il tipo di cima
Passo 3 – Conferma il carico di rottura della cima → Assicurati che la dimensione del fairlead corrisponda alla capacità della cima
Passo 4 – Conferma l'installazione
Passo 5 – Conferma la certificazione
Passo 6 – Conferma il percorso della cima (controllato)
Struttura
Telaio a piastra superiore | 3 rulli | Albero perno | Cuscinetto a boccola | Piastre laterali
Tipo chiuso vs Tipo aperto
Tipo chiuso → Con piastra superiore, percorso della cima controllato.
Tipo aperto → Nessuna piastra superiore, ingresso della cima flessibile.
Attributi personalizzati
Struttura chiusa → Impedisce la fuoriuscita della cima
Tre rulli → Distribuzione del carico
Acciaio fuso → Durevole
Guida alla richiesta
Si prega di fornire diametro della cima, tipo di cima, posizione di installazione e requisito di certificazione.
Hai bisogno di supporto per SWL o abbinamento del carico? Il nostro team di ingegneri può assistere con la corretta selezione.
Come funziona
La cima passa attraverso rulli chiusi garantendo una direzione controllata.
Applicazioni
Ormeggio nave | Guida sul fianco della nave
Certificazioni e vantaggi
Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore
Disegni e foto
Disegno di disposizione generale e foto del prodotto disponibili
Ordinazione
MOQ: 1 unità | Consegna: 30–60 giorni
FAQ
D1: Cos'è il tipo chiuso?
A: Con piastra superiore.
D2: Quando usarlo?
A: Guida della cima in linea retta.
D3: Differenza?
A: Il chiuso controlla la cima, l'aperto è flessibile.
D4: Come considerare il carico per un fairlead di tipo chiuso?
A: Il fairlead deve essere selezionato in base al diametro della cima e al corrispondente carico di rottura. La struttura è progettata per guidare e controllare la cima in sicurezza entro condizioni di carico definite.
