Tipo tipo aperto di B - nave d'acciaio fondente dei CB 39-66 del passacavo del rullo del ghisa di 2 rulli che attracca attrezzatura
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan |
| Certificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numero di modello: | Standard e su misura |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | As per quotation |
| Imballaggi particolari: | Pallet o su misura |
| Tempi di consegna: | Secondo l'offerta |
| Termini di pagamento: | TT, L/C, ecc. |
| Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
|
Informazioni dettagliate |
|||
| Norma tecnica: | CB39-66 | Tipo: | 2 rulli formano la B |
|---|---|---|---|
| Diametri del rullo: | 75~250mm | Rullo no.: | Due rulli |
| Peso del rullo: | 44~721kg | Materiali: | Acciaio dolce, acciaio di C-mn, acciaio inossidabile, acciaio fondente, ghisa sferoidale |
| Trattamento di superficie: | sabbiatura a S2.5 + uno strato dell'iniettore a resina epossidica del negozio, trattamento di superf | Certificati di classificazione: | CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, ecc. |
Descrizione di prodotto

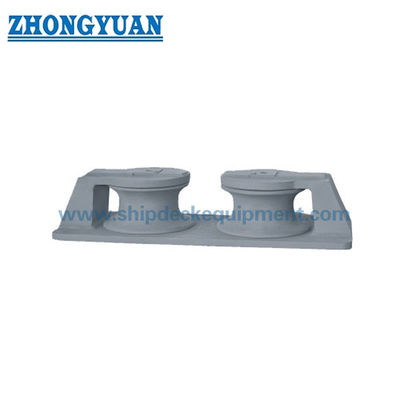

Tipo tipo aperto di B - nave d'acciaio fondente dei CB 39-66 del passacavo del rullo del ghisa di 2 rulli che attracca attrezzatura
Descrizione:
Questo genere di rullo del passacavo ha 3 rulli fatti dell'acciaio fondente o del ghisa. È montato sulla piattaforma con i bulloni mantenere. Pricipalmente è usato sul crogiolo dell'ingegnere e di chiatta. Misura sullo shipside o sulla nave in avanti o dopo la piattaforma. Ha 2 rulli e tipo aperto
Caratteristica tecnica principale:
1. Norma tecnica: CB39-66
2. Tipo: 2 rulli formano la B
3. Diametri del rullo: 75~250mm
4. Rullo no: Due rulli
5. Peso del rullo: 44~721kg
6. Materiali: Acciaio dolce, acciaio di C-mn, acciaio inossidabile, acciaio fondente, ghisa sferoidale
7. Trattamento di superficie: sabbiatura a S2.5 + uno strato dell'iniettore a resina epossidica del negozio, trattamento di superficie galvanizzato, lucidato, su misura disponibile.
8. Certificati di classificazione: CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, ecc.
9. Può essere personalizzato
Parametro tecnico principale:
| SWR Diametro. |
Malia Rope Diametro. |
Rullo Diametro. |
L | B | H Ferro di Casring |
H Acciaio di Casring |
h Ferro di Casring |
h Acciaio di Casring |
r | A1 | A2 | A3 | A4 | d | Bolt no. | Weigt Ferro di Casring Chilogrammo |
Peso Acciaio di Casring Chilogrammo |
|
| 15,5 | 125 | 75 | 640 | 175 | 168 | 158 | 40 | 30 | 30 | 240 | 580 | 110 | 115 | - | 17 | 8 | 50 | 44 |
| 19,5 | 175 | 100 | 800 | 2 | 190 | 180 | 45 | 35 | 35 | 300 | 730 | 120 | 140 | - | 21 | 8 | 86 | 82 |
| 22,5 | 200 | 125 | 9-40 | 245 | 117 | 207 | così | 40 | 40 | 360 | 860 | 140 | 165 | - | 25 | 8 | 141 | 133 |
| 26,0 | 225 | 150 | 1100 | 280 | 250 | 235 | 55 | 40 | 45 | 420 | 1010 | 170 | 190 | - | 30 | 8 | 222 | 215 |
| 30,5 | 250 | 170 | 1200 | 310 | 273 | 260 | 58 | 45 | 45 | 460 | 1110 | 230 | 220 | - | 30 | 8 | 300 | 274 |
| 33,5 | 275 | 185 | 1300 | 340 | 285 | 270 | 60 | 4 | 50 | 500 | 1200 | 240 | 240 | - | 33 | 8 | 374 | 329 |
| 37,5 | 300 | 200 | 1400 | 360 | 295 | 280 | S5 | 50 | 50 | 530 | 1300 | 260 | 260 | 800 | 33 | 12 | 444 | 417 |
| 43,5 | 325 | 230 | 1580 | 400 | 320 | 305 | ·6' 5 | 50 | 50 | 590 | 1480 | 280 | 300 | 900 | 33 | 12 | 589 | 547 |
| 48,5 | 350 | 250 | 1700 | 420 | l40 | 325 | 70 | 55 | 55 | 640 | 1590 | 300 | 310 | 980 | 39 | 12 | 721 | 687 |
Disegni del tipo tipo aperto di B - passacavo d'acciaio fondente dei CB 39-66 del rullo del ghisa di 2 rulli
