Bitta a rulli per navi | Come selezionare una bitta a rulli per l'ormeggio di una nave
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipmen |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numero di modello: | standard o personalizzati |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Based on quotation |
| Imballaggi particolari: | Esportazione di pallet standard o imballaggi personalizzati |
| Tempi di consegna: | In base ai requisiti del progetto |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | Produzione personalizzata in base alle esigenze del progetto |
|
Informazioni dettagliate |
|||
| Standard tecnico: | CB/T38-1999 | Tipo: | Tipo B. |
|---|---|---|---|
| Diametri dei rulli: | 75~350mm | Rullo no.: | Due rulli |
| Peso del rullo: | 18~1134kg | Materiali: | Acciaio dolce, acciaio C-Mn, acciaio inossidabile, acciaio fuso, ghisa nodulare |
| Trattamento superficiale: | sabbiatura a S2,5 + uno strato di inchiostro epoxi, galvanizzato, lucidato, trattamento superficiale | Certificati di classificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, ecc. |
| Evidenziare: | Attrezzature per ormeggio di navi,Acciaio di fusione a rulli aperti di tipo 2 |
||
Descrizione di prodotto
Il marino con due rulli. Come scegliere il rulli per l'ormeggio della nave.
Visualizzazione del prodotto

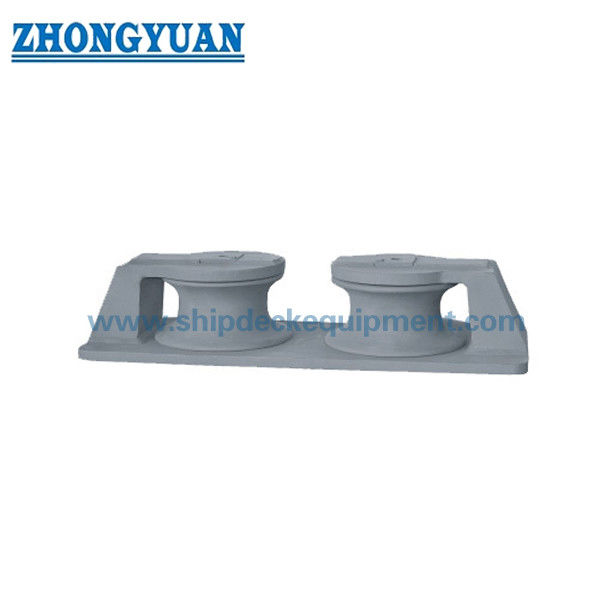

Il blocco a due rulli marino è progettato per guidare le corde di ormeggio attraverso un'apertura fissa riducendo l'attrito e controllando la direzione della corda.
Questa pagina fornisce sia informazioni sul prodotto che una guida pratica alla selezione per aiutare gli ingegneri e gli acquirenti a scegliere il modello corretto in base alle dimensioni della corda, al carico e alle condizioni di installazione.
Il prodotto segue gli standard aggiornati come CB/T 38-1999, mantenendo al contempo la compatibilità con CB39-66 per i progetti di sostituzione.
Specificità rapide
- Struttura: due rulli (tipo telaio) → Guida liscia della corda
- Diametro della corda applicabile: 7 ̊37 mm → Intervallo di selezione standard
- MBL applicabile per la corda: 23583 kN → riferimento di carico
- Montaggio: base saldata / bullone → nuova costruzione e retrofit
- Materiale: acciaio → Alta resistenza
- Funzione: ridurre l'attrito → proteggere la corda
- Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore
Come scegliere un collettore a due rulli
Passo 1
Fase 2
Fase 3 Determinare il tipo di installazione → Saldato per la nuova costruzione / Bolt-on per la sostituzione
Fase 4 Verificare la direzione della corda → Guida dritta o angolare
Fase 5 Conferma della certificazione → CCS, ABS, DNV, ecc.
Esempio di selezione rapida
Se il diametro della corda è di 24 mm → Selezionare la dimensione nominale 200
Se la corda MBL è intorno a 246 kN → Corrispondenza con i valori del tavolo
Nuovo recipiente → Scegliere base saldata
Sostituzione → Scegliere il tipo di avvolgimento
Parametri tecnici principali (CB/T 38-1999 Bicicletta a doppio rullo)
Numero nominale | MBL di corda (kN) | Dia di filo di corda | Diametro della corda in PP | L | B | H | D | Peso (kg) |
| 75 | 23.3 | 7.4 | 12 | 400 | 150 | 116 | 75 | 18 |
| 100 | 52.5 | 11 | 18 | 530 | 200 | 147 | 100 | 41 |
| 125 | 93.4 | 15 | 24 | 650 | 250 | 173 | 125 | 76 |
| 150 | 145.8 | 18.5 | 30 | 780 | 300 | 201 | 150 | 132 |
| 200 | 246.6 | 24 | 40 | 1100 | 370 | 251 | 200 | 264 |
| 250 | 373.6 | 30 | 48 | 1240 | 470 | 300 | 250 | 498 |
| 300 | 472.7 | 33.5 | 56 | 1480 | 550 | 353 | 300 | 798 |
| 350 | 583.5 | 37.5 | 64 | 1690 | 640 | 386 | 350 | 1134 |
Base di carico e selezione
Il carico di rottura indicato nella tabella si riferisce al carico massimo di rottura (MBL) della corda di ormeggio applicabile, non al SWL diretto del coltello.
Per riferimento tecnico, il carico di lavoro sicuro (SWL) può essere stimato come:
SWL ≈ corda MBL ÷ fattore di sicurezza del progetto
Il fattore di sicurezza tipico varia da 1,5 a 2,0 a seconda delle norme e delle condizioni di esercizio.
Il coltello è progettato per resistere a carichi uguali o superiori alla resistenza alla rottura della corda, garantendo l'integrità strutturale in condizioni estreme.
Metodo di montaggio (evoluzione standard)
CB39-66: installazione a bullone → adatta a progetti di retrofit.
CB/T 38-1999: Base saldata → miglioramento del trasferimento del carico e della resistenza strutturale.
Vantaggi di ingegneria
La progettazione della base saldata fornisce un trasferimento continuo di carico e riduce la concentrazione di sollecitazione.
La struttura del telaio consente una manutenzione più facile e garantisce una rotazione liscia del rullo.
Guida alla selezione
Passo 1 Selezionare il diametro della corda
Fase 2
Fase 3 Figura nominale di corrispondenza
Fase 4 Confermare il metodo di installazione
Struttura
Due rulli. Sostegno del telaio. Base saldata. Sistema di rotazione libera.
Attributi personalizzati
- Struttura del telaio → Facile manutenzione
- Rulli rotanti liberi → Ridurre l'attrito
- Acciaio fuso → Alta resistenza
- Superficie di contatto liscia → Protezione della corda
Guida alla ricerca
Indicare il diametro della corda, il carico di rottura, il luogo di installazione e i requisiti di certificazione.
Come funziona
La corda passa attraverso il colpo → i rulli ruotano → riducono l'attrito → guidano in modo liscio → prolungano la vita della corda.
Applicazioni
Prua della nave. Porta della nave.
Certificazioni e vantaggi
Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore
Disegno e foto

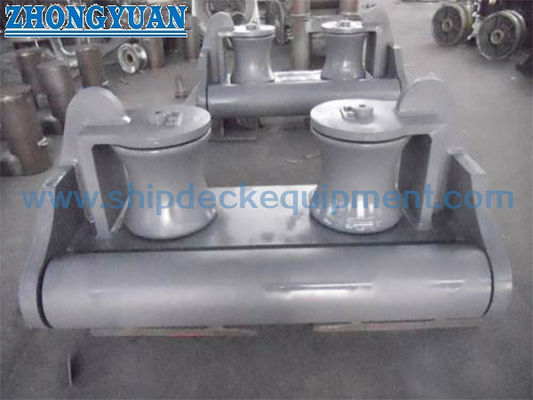

Disegno generale e foto del prodotto
Ordinazione
Indicare: dimensione, materiale, metodo di montaggio, rivestimento, certificazione
Domande frequenti
D1: Il carico di rottura è il SWL?
R: No, il carico di rottura è il MBL della corda.
D2: Può fornire il tipo CB39-66?
R: Sì, per progetti di sostituzione.
D3: I rulli ruotano?
R: Sì, si ruota liberamente per ridurre l'attrito e l'usura.
