Porta impermeabile in acciaio ad azione rapida con ruota a doppio lato.

Porta impermeabile in acciaio ad azione rapida con ruota a doppio lato.

Visualizzazione del prodotto

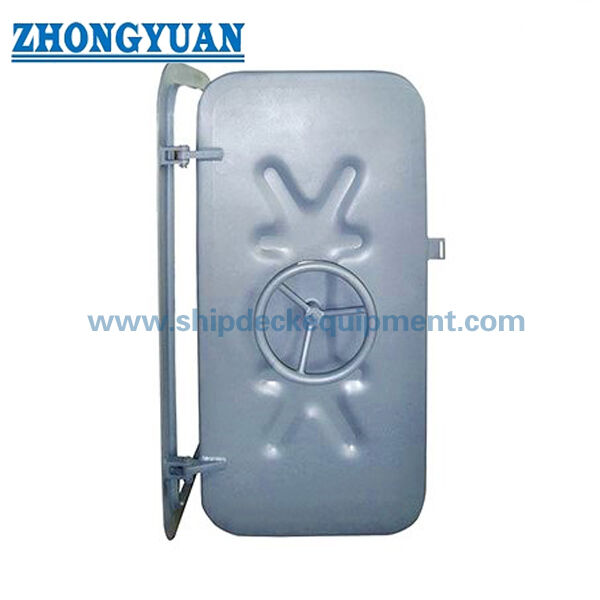

Questa porta impermeabile in acciaio ad azione rapida è azionata manualmente,porta a cerniera a foglia singola per le aperture di accesso nelle paratie stagne dove la disposizione del recipiente e le norme applicabili consentono una chiusura a cerniera ad azione rapida. una ruota a mano è fornita su entrambi i lati in modo che il meccanismo di fissaggio possa essere azionato da entrambi i compartimenti.mentre l'apertura dell'angolo arrotondato, foglio di porta, cerniere, guarnizione del sedile e sistemazione di fissaggio devono essere coordinati con il disegno della nave approvato.

I dati disponibili indicano un intervallo di pressione normale di 0,05­0,06 MPa, approssimativamente equivalente a una testa di acqua dolce di 5­6 m. Questo valore è un riferimento per la selezione del progetto, non un valore universale:la pressione di progettazione richiesta, direzione della pressione, livello di installazione, categoria di paratia e pressione di prova devono essere confermati per ciascuna nave.le versioni a motore e a motore sono configurazioni separate e non devono essere combinate in un'unica indicazione sul prodotto a meno che non siano stati verificati l'insieme completo dell'assemblaggio e la portata dell'omologazione.

Specificità rapide

• Tipo di prodotto: porta impermeabile a cerniera manuale ad azione rapida → destinata all'accesso alla paratia in cui è richiesto un funzionamento rapido da entrambi i lati ed è accettata una chiusura a cerniera.
• Funzionamento: ruota a mano su entrambi i lati → l'operatore può attivare o rilasciare il meccanismo di fissaggio ad azione rapida da entrambi i compartimenti.
• Installazione: telaio in acciaio saldato → taglio della paratia, rinforzo circostante, piattezza del telaio, sequenza di saldatura e controllo della distorsione devono seguire il disegno di installazione approvato.
• Pressione di riferimento: 0,05−0,06 MPa → circa 5−6 m di acqua dolce; la progettazione finale e la pressione di prova devono essere confermate dalle prescrizioni relative al controllo dei danni e alla classe del recipiente.
• Distanza di apertura nominale: 1200 × 600 a 1600 × 800 mm → sono elencate nove combinazioni di aperture per l'accesso e la selezione dell'arrangiamento.
• Opzioni di piastra di foglia: 6 / 8 / 10 mm → combinazioni disponibili e pesi approssimativi dipendono dall'apertura trasparente selezionata.
• Peso approssimativo: da 124 a 238 kg → rilevante per il supporto delle cerniere, la movimentazione, la sequenza di saldatura, la messa in servizio e la pianificazione dei pezzi di ricambio.
• Materiale e funzioni: acciaio tenero è la configurazione primaria → acciaio inossidabile, alluminio, resistente al fuoco, gastiglio, riducente del rumore, azionato,o le versioni anti-pirateria richiedono una conferma tecnica separata.

Principali parametri tecnici

Guida alla selezione e alla ricerca

Prima fase:Confirmare che è consentita una porta impermeabile ad azionamento rapido a cerniera manuale alla paratia e alla via d'accesso previsti.Una porta a cerniera non è intercambiabile con una porta a scorrere azionata a motore e a tenuta stagna in luoghi in cui le norme della nave richiedono un tipo di porta scorrente..

Passaggio 2:Selezionare l'apertura nominale e fornire il disegno di taglio della paratia, la direzione di apertura, il lato della cerniera, l'altezza del davanzale, la struttura adiacente, lo spessore dell'isolamento/del rivestimento,e della busta di autorizzazione di esercizio su entrambi i lati.

Passo 3:Indicare la testa d'acqua o la pressione progettata, la direzione della pressione, la disposizione del compartimento, la base della linea d'acqua danneggiata e se la porta deve resistere alla pressione da un lato o da entrambi i lati.

Passo 4:Confirmare il materiale della porta e del telaio, lo spessore della piastra di foglio, il materiale delle guarnizioni, le esigenze relative alla cerniera e al materiale di fissaggio, la preparazione della superficie, il sistema di rivestimento, la tolleranza alla corrosione,e eventuali dettagli dell'interfaccia in acciaio inossidabile.

Passo 5:Confermare la funzione richiesta: solo impermeabile, impermeabile, ignifugio, gastiglio, riducente del rumore, blocco antipirateria o funzionamento a motore.e le funzioni di sicurezza richiedono prove di progettazione dedicate e non possono essere assunte da una porta impermeabile standard.

Passo 6:Indicare la quantità, il tipo di nave o di unità offshore, il luogo di installazione, la società di classificazione, l'ambito di applicazione del certificato e dei testimoni, la destinazione di consegna, la data di consegna richiesta, il disegno approvato,e foto di riferimento, se disponibile.

Struttura

Welded steel frame | Single hinged steel leaf | Rounded-corner opening | Dual-side handwheels | Quick-acting securing mechanism | Perimeter gasket and compression seat | Hinges and stops | Internal and external operating access | Surface-protection system

Vantaggi di impermeabilità, installazione e qualità

• Il funzionamento a doppio lato della ruota a mano consente un'apertura e chiusura locali rapide senza necessità di una fonte di alimentazione esterna.e il dispositivo di rilascio di emergenza devono seguire il progetto approvato.
• Un sistema di fissaggio ad azione rapida è destinato ad applicare una compressione distribuita intorno al perimetro della guarnizione.allineamento della cerniera, e deflessione controllata delle foglie.
• L'apertura a angolo arrotondato e la geometria del telaio evitano brusche transizioni rettangolari nello schema dimensionale fornito.I raggi di angolo effettivi e il taglio della paratia devono essere mantenuti durante la fabbricazione e l'installazione in cantiere navale..
• La saldatura diretta alla paratia fornisce un confine integrato, ma l'input di calore eccessivo può distorcere il telaio e ridurre il contatto delle guarnizioni.e allineamento post-saldatura sono importanti punti di accettazione.
• La massa della porta aumenta con la dimensione dell'apertura e lo spessore della piastra.la sicurezza e il funzionamento manuale devono essere riesaminati prima dell'omologazione finale.
• L'intervallo di pressione indicato è di 0,05­0,06 MPa e deve essere considerato come riferimento per la selezione.e i requisiti dei testimoni dipendono dalla norma applicabile, le regole di classe e il piano di ispezione approvato.
• La continuità del rivestimento è necessaria sul telaio, sui bordi delle foglie, sulle cerniere, sulle saldature e sull'hardware incassato.La compatibilità della vernice finale con le specifiche del rivestimento del recipiente e il materiale delle guarnizioni deve essere confermata prima della spedizione..

Attributi personalizzati

• Tipo di prodotto: porta impermeabile in acciaio ad azione rapida → chiusura manuale a cerniera per le parti protette impermeabili approvate
• Funzionamento: ruota a doppio lato → consente il funzionamento locale da entrambi i lati della paratia
• Apertura nominale: 1200 × 600 a 1600 × 800 mm → selezionate in base ai requisiti di accesso, alla struttura e al disegno del recipiente approvato
• Pressione di riferimento: 0,05−0,06 MPa → circa 5−6 m di acqua dolce; resta da confermare il progetto e la pressione di prova
• Spessore della piastra: 6 / 8 / 10 mm → disponibilità dipende dalla combinazione nominale di apertura nella tabella fornita
• Materiale primario: acciaio mite → acciaio inossidabile e alluminio sono varianti di ingegneria separate, non sostituzioni dirette di materiali
• Montaggio: telaio battistrada saldato → precisione del taglio, rinforzo, sequenza di saldatura e controllo della distorsione influenzano l'impermeabilità finale
• Manica di apertura: sinistra o destra, da confermare → segna il lato della cerniera e la direzione di apertura sul disegno omologato
• Sistema di tenuta: guarnizione perimetrale, materiale da confermare → profilo della guarnizione, compressione, metodo di attacco e accesso di sostituzione sono specifici del progetto
• Classificazione di incendio/gas/acustica: da confermare → indicare una classificazione solo quando l'insieme completo di porte dispone delle prove di prova e di omologazione applicabili
• Anti-Piracy Locking: Disponibile per progetto → rilascio interno, compatibilità escape-route, logica di blocco e accettazione di classe/bandiera devono essere rivisti
• Certificati: secondo i requisiti del progetto → approvazione, tracciabilità del materiale, sperimentazione e campo di applicazione dei testimoni devono essere concordati prima della produzione

Come funziona

Turn the handwheel from either side → The quick-acting securing mechanism releases or engages the perimeter securing points → The hinged leaf opens or closes → Final handwheel movement compresses the gasket against the frame seat → Seating, allineamento e perdite sono controllati durante la messa in servizio

Applicazioni

Watertight subdivision bulkheads | Machinery-space access positions | Shaft-tunnel or service-space access where hinged doors are permitted | Pump rooms and technical compartments | Workboats and merchant vessels | Offshore-unit compartments subject to project approval | Newbuilding and replacement projects

Certificazioni e vantaggi

I certificati, i documenti di omologazione, la tracciabilità dei materiali, le prove di pressione o di perdita e le prove di ispezione possono essere organizzati in base ai requisiti del progetto, alle norme applicabili, al disegno approvato,e la procedura delle società di classificazioneL'omologazione di tipo, l'omologazione CE MED, la certificazione antincendio o la certificazione del prodotto di classe non sono incluse di default.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore.

Disegno e foto

Domande frequenti

Q1:L'intervallo di pressione di 0,05­0,06 MPa è idoneo per ogni impianto?

A1:No. Si tratta dell'intervallo di riferimento fornito per i dati relativi a questo prodotto. La pressione di progettazione e di prova richiesta deve essere stabilita a partire dal livello dell'installazione, dalla linea d'acqua del danno, dalla direzione della pressione, dalle regole del recipiente,Disegno approvato e requisiti della società di classificazione.

Q2:Può questa porta a cerniera sostituire una porta idraulica o una porta scorrevole azionata a motore?

A2:Non automaticamente. Alcuni luoghi di paratia impermeabili richiedono porte scorrevoli o azionate a motore secondo le norme applicabili.Il progettista della nave e la società di classificazione devono confermare che una porta a azionamento rapido a cerniera manuale è accettabile nel luogo previsto..

Q3:Sono inclusi come standard certificati antincendio, gastiglio, insonorizzante, anti-pirateria e di classe?

A3:No, si tratta di una funzione separata e di un'omologazione, la qualifica richiesta, lo standard di prova, la sistemazione di blocco e di fuga, il testimone di classe, l'omologazione,il pacchetto di certificati deve essere concordato prima della quotazione e corroborato dalle prove di progettazione e di prova pertinenti.
