Fuga laterale serrata con la copertura Marine Outfitting della tempesta
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipmen |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numero di modello: | standard o personalizzati |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Based on quotation |
| Imballaggi particolari: | Esportazione di pallet standard o imballaggi personalizzati |
| Tempi di consegna: | In base ai requisiti del progetto |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | Produzione personalizzata in base alle esigenze del progetto |
|
Informazioni dettagliate |
|||
| Standard: | ISO 1751:2012, GB/T 14413-2008 | Serie: | Serie normale (N) Nessuna Ignifuga |
|---|---|---|---|
| Tipo B.: | Tipo medio | modelli: | modello di apertura; con copertura anti-tempesta o deadlight; senso di apertura del portabicchiere |
| Tipo di fissaggio: | Bullone oscillante e dado | Materiale: | Acciaio dolce, acciaio inossidabile, acciaio fuso, alluminio, rame, bronzo |
| Test: | Test di pressione idraulica | Dimensioni nominali: | 200, 250, 300, 350, 400, 450 mm |
| Condizioni consegnate: | Verniciato, Lucidato, Zincato. | certificato: | Classificazione ABS, DNV, KR, NK, LR, RINA, BV, CCS, IRS, Certificato di fabbrica |
| Evidenziare: | Fuga laterale d'apertura serrata,Fuga laterale per le navi,ABS Marine Outfitting |
||
Descrizione di prodotto

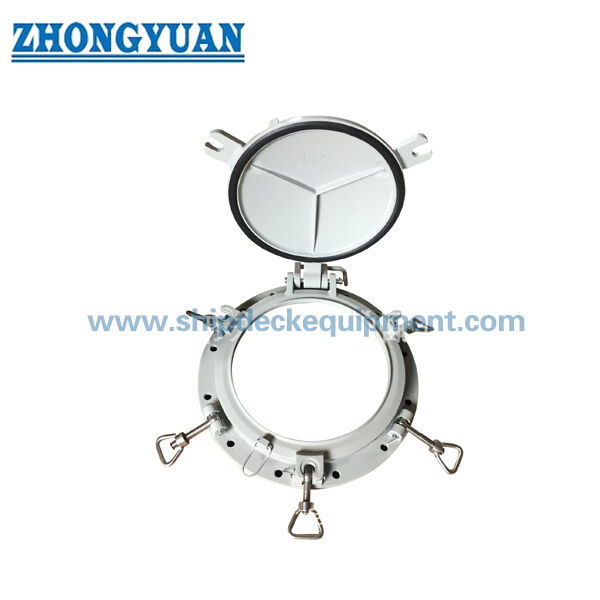

Fuga laterale serrata con la copertura della tempesta
Descrizione:
La fuga laterale serrata con la copertura della tempesta per le navi è usata solitamente sulle navi d'alto mare, le navi di modo dell'acqua interna, navi da guerra. Misura con i bulloni sulla parete o sul piatto delle coperture della nave. La baia della tempesta o le cerniere comuni di vetro e del deadlight del supporto o della parte della struttura. Il supporto e la copertura o il deadlight di vetro della tempesta sono fissati dal bullone e dal dado dell'oscillazione. Ciò è serie regolare (N) fuga senza grado di resistenza al fuoco. Possiamo produrre le fughe della prova della classe A e di fuoco di B.
Caratteristica tecnica principale:
- Norma: 1751:2012 DI ISO, GB/T 14413-2008;
- Serie: Serie regolare (n) nessuno prova di fuoco;
- Tipo B: Medium tipo;
- Modelli: modello d'apertura; con la copertura o il deadlight della tempesta; direzione di apertura del supporto di vetro;
- Tipo di legatura: Oscillazione Bolt & dado
- Materiale: Acciaio dolce, acciaio inossidabile, acciaio di colata, di alluminio, di rame, bronzeo;
- Prova: Prova di pressione idraulica;
- Dimensioni nominali 200, 250, 300, 350, 400, 450mm;
- Stato consegnato: Dipinto, lucidato, galvanizzato.
- Certificato: ABS di classificazione, DNV, Kr, NK, LR, RINA, BV, CCS, IRS, certificato del mulino;
Parametri tecnici principali:
| Termine nominale Diametro D |
D1 | D2 | D3 | D4 | D5 | h | t | a | Fermi Numero per vetro Supporto |
Fermi Numero per la tempesta Copertura |
Montaggio Dimensione dei bulloni |
Montaggio Bulloni Numero |
Parete Apertura Dimensione |
Peso chilogrammo |
| 200 | 245 | 204 | 250 | 350 | 310 | 155 | 8 | 45° | 3 | 2 | M12 | 8 | 253 | 14,23 |
| 250 | 295 | 254 | 305 | 400 | 364 | 182 | 42° | M16 | 308 | 17,16 | ||||
| 300 | 350 | 304 | 360 | 450 | 414 | 207 | 10 | 31° | 3 | 12 | 363 | 22,74 | ||
| 350 | 400 | 354 | 410 | 500 | 464 | 232 | 12 | 32° | 413 | 26,93 | ||||
| 400 | 450 | 404 | 460 | 550 | 514 | 257 | 31° | M18 | 463 | 31,07 | ||||
| 450 | 500 | 454 | 510 | 600 | 564 | 282 | 15 | 4 | M20 | 513 | 36,83 |
Disegno della fuga laterale serrata con la copertura Marine Outfitting della tempesta
