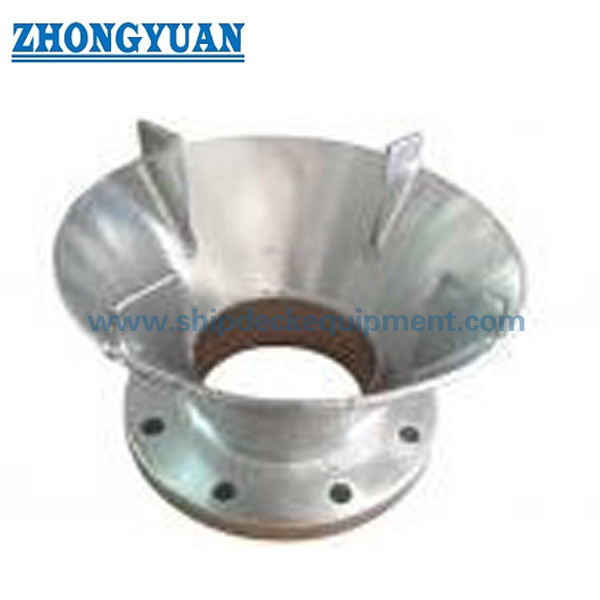

La nave ha galvanizzato l'aspirazione Marine Pipe Fittings a campana
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan |
| Certificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numero di modello: | Standard e su misura |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | As per quotation |
| Imballaggi particolari: | Pallet o su misura |
| Tempi di consegna: | Secondo l'offerta |
| Termini di pagamento: | TT, L/C, ecc. |
| Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
|
Informazioni dettagliate |
|||
| Norma: | JIS F 3020-1985 | Tipo: | tipo B |
|---|---|---|---|
| Dimensione nominale: | DN 50-200 mm | Peso: | 3,3-38,6 kg |
| Materiale: | Casting Iron; ghisa; Casting Steel Fusione di acciaio | Trattamento di superficie: | sabbiatura fino a S2,5 + uno strato di shop primer epossidico |
| Certificati di classificazione: | CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, ecc. | ||
| Evidenziare: | Aspirazione di JIS F 3020-1985 a campana,Marine Suction Bellmouth JIS F 3020-1985,Accessori per tubi della nave di DN200 JIS F 3020-1985 |
||
Descrizione di prodotto
La nave ha galvanizzato l'aspirazione Marine Pipe Fittings a campana
Descrizione:
L'aspirazione galvnized nave a campana è utilizzata solitamente bene nel serbatoio, nel serbatoio di acqua e nelle acque luride dell'olio di tutti i tipi di navi, che sono adatte a medium dell'olio o dell'acqua.
Caratteristiche tecniche principali:
1. Norma: JIS F 3020-1985
2. Tipo: Tipo B
3. Dimensione nominale: DN 50-200mm
4. Peso: 3.3-38.6kg
5. Materiale: Ghisa; Acciaio fondente
6. Trattamento di superficie: sabbiatura a S2.5 + uno strato dell'iniettore a resina epossidica del negozio;
7. Certificati di classificazione: CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, ecc.
Parametri tecnici principali:
| Dimensione nominale | Dimensioni della struttura | Dimensione della flangia | Riferimento | |||||||||
| H | D1 | D4 | C | D3 | D2 | T | N | d1 | Peso chilogrammo | |||
| 50 | 90 | 50 | 105 | 13 | 155 | 120 | 20 | 4 | 19 | 40 | 2,03 | 3,3 |
| 65 | 120 | 70 | 170 | 15 | 175 | 140 | 22 | 4 | 19 | 50 | 1,99 | 6,3 |
| 80 | 140 | 80 | 220 | 15 | 185 | 150 | 22 | 8 | 19 | 55 | 1,99 | 8,6 |
| 90 | 145 | 90 | 235 | 17 | 195 | 160 | 22 | 8 | 19 | 60 | 1,91 | 9,6 |
| 100 | 150 | 100 | 250 | 20 | 210 | 175 | 24 | 8 | 19 | 60 | 1,92 | 11,2 |
| 125 | 230 | 130 | 400 | 20 | 250 | 210 | 24 | 8 | 23 | 65 | 1,85 | 22,5 |
| 150 | 270 | 160 | 475 | 25 | 280 | 240 | 26 | 8 | 23 | 80 | 1,82 | 30,1 |
| 200 | 300 | 200 | 525 | 35 | 330 | 290 | 26 | 12 | 23 | 100 | 1,80 | 38,6 |
Il disegno della nave ha galvanizzato l'aspirazione Marine Pipe Fittings a campana
