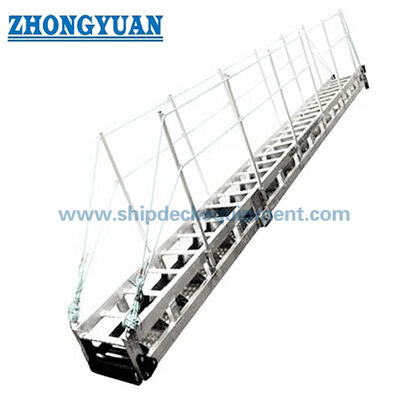

Passeggiata di terra in alluminio con gradini antiscivolo. Passeggiata marina ISO 7061 tipo B.
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipmen |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numero di modello: | standard o personalizzati |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Based on quotation |
| Imballaggi particolari: | Esportazione di pallet standard o imballaggi personalizzati |
| Tempi di consegna: | In base ai requisiti del progetto |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | Produzione personalizzata in base alle esigenze del progetto |
|
Informazioni dettagliate |
|||
| Standard:: | ISO7061:2015 | Tipi:: | corridoio di gradini a arco antiscivolo di tipo B; |
|---|---|---|---|
| Materiale:: | Alluminio | Passo:: | scalini di arco antiscivolo; |
| Altezza del manubrio:: | non meno di 1000 mm di distanza uniforme tra loro; | Lunghezza nominale:: | da 2 m a 9 m in incrementi di 0,5 m; oltre 9 m in incrementi di 1 m; |
| Larghezza netta:: | 600 mm; | Angolo di utilizzo:: | 0-55°; |
| Carico di progettazione:: | 735 N su ogni gradino; | Trattamento superficiale:: | Trattamento di ossidazione anodica; |
| Certificati di classe:: | UE MED, omologazione CE, CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA. | ||
| Evidenziare: | via di accesso principale della riva di iso 7061,via di accesso principale di alluminio della riva,via di accesso principale marina della riva |
||
Descrizione di prodotto
Passeggiata di terra in alluminio con gradini antiscivolo. Passeggiata marina ISO 7061 tipo B.
Visualizzazione del prodotto
Il corridoio di terra in alluminio di tipo ISO 7061 B con gradini ad arco antiscivolo è un'attrezzatura di accesso marittimo leggera progettata per fornire un accesso sicuro dalla nave alla riva, principalmente per l'uso dell'equipaggio della nave.Può essere utilizzato anche per l'accesso da nave a nave quando le condizioni di esercizio sono idonee.
La configurazione di tipo B utilizza gradini ad arco antiscivolo direttamente integrati con i stringers laterali per supportare il movimento del personale quando il corridoio è inclinato.I dati forniti consentono un'inclinazione fino a 55°, con configurazioni a una o due sezioni disponibili a seconda della disposizione e delle esigenze di movimentazione del recipiente.
Le informazioni pubbliche ISO confermano che la norma ISO 7061 specifica i requisiti per i corridoi di terra in alluminio trasportati su navi per l'accesso nave-terra,e il materiale di anteprima ISO identifica il tipo B come corridoio di passaggi anti-slipL'ultima edizione ISO dovrebbe essere confermata per i nuovi progetti.
Specificità rapide
- Tipo di prodotto: corridoio di terra in alluminio di tipo B con gradini ad arco antiscivolo → attrezzature di accesso del personale per l'accesso nave-terra e per l'accesso nave-nave.
- Standard: ISO 7061:2015 secondo i dati forniti → l'edizione standard applicabile deve essere confermata per i nuovi progetti.
- Materiale: alluminio → struttura di accesso marino leggera con trattamento superficiale di ossidazione anodica.
- Larghezza netta: 600 mm → larghezza di passaggio standard dai dati forniti.
- Distanza di lunghezza: da 2 m a 9 m in incrementi di 0,5 m; oltre 9 m in incrementi di 1 m → lunghezza personalizzata disponibile.
- L'angolo di utilizzo: da 0° a 55° → l'angolo di installazione deve corrispondere alla disposizione di fissaggio approvata.
- carico di progettazione: 735 N su ogni passo → riferimento di carico di passo di tipo B.
- Altezza del corrimano: minimo 1000 mm → esigenza di corrimano di sicurezza da dati forniti.
Principali parametri tecnici
| L (mm) | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 | 8000 | 9000 | 10000 |
| Larghezza netta (mm) | 600 | |||||||||||||
| Fattore di sicurezza | 2 sulla resistenza allo stress dello 0,2% della lega di alluminio utilizzata | |||||||||||||
| Passi |
spaziati a intervalli regolari tra 300 mm e 400 mm longitudinalmente. un'altezza minima di 30 mm sopra il ponte; i gradini in legno devono avere un'altezza minima larghezza di sezione di 40 mm a contatto con il pavimento |
|||||||||||||
| Fabbricazione a partire da prodotti della voce 8528 | con un intervallo massimo consentito di 1 500 mm | |||||||||||||
|
Manica e intermedi Guida |
Maniglia e 2 guide intermedie a) una corda continua e adeguatamente tensa di sisal, manila, polipropilene o di materie plastiche, diametro minimo della corda di 16 mm; b) sezione continua rigida di alluminio solido o cavo |
|||||||||||||
| lunghezza della scala, L |
Scala larghezza |
Cornice della scala altezza |
Distanza tra passaggi |
Cornice della scala resistenza alla torsione |
Piatto Cacciatura |
Piatto Scalatura |
| L/1 000 | 土2,0 | 土2,0 | 土2,0 | 5 mm/10 m | 1,5L/1000 | 1,0L/1000 |
Guida alla selezione e alla ricerca
Passo 1: confermare la lunghezza del corridoio ISO 7061 tipo B, la configurazione a una o due sezioni e la disposizione di stoccaggio del recipiente.
Passo 2: confermare l'angolo di installazione, il dispositivo di fissaggio superiore, il supporto inferiore, le condizioni di atterraggio e la via di accesso.
Passo 3: confermare il grado di lega di alluminio, il requisito di saldatura, il trattamento di ossidazione anodica e il requisito di protezione dalla corrosione.
Passaggio 4: confermare il corrimano, la guida intermedia, la spaziatura tra i bastoncini, la spaziatura tra i gradini, la scheda di protezione e i dettagli della superficie antiscivolo.
Fase 5: confermare l'ambito di applicazione dell'omologazione, compresa l'omologazione MED, l'omologazione CE, l'ispezione di classe o i certificati specifici del progetto.
Fase 6: indicare il tipo di nave, la quantità, la destinazione di consegna, la data di consegna richiesta, il disegno generale e le foto di riferimento.
Struttura
Stringers laterali in alluminio. Passi anti-scorrere. Arco a croce.
Vantaggi di progettazione, sicurezza e ingegneria
- I gradini ad arco antiscivolo migliorano l'aderenza dei piedi quando il corridoio è installato ad angolo inclinato.
- La costruzione in alluminio fornisce una soluzione leggera per l'accesso a bordo della nave mantenendo le prestazioni strutturali richieste.
- Le maniglie e le guide intermedie consentono un movimento sicuro del personale e devono seguire il progetto approvato.
- Il corridoio è destinato all'accesso del personale e non è progettato per il traffico a ruote come i carrelli carichi.
- È opportuno controllare il contatto metallico diverso per ridurre il rischio di corrosione galvanica nel servizio marittimo.
- La piattezza strutturale, la resistenza alla torsione, la spaziatura tra i gradini e le disposizioni di fissaggio devono essere controllate secondo la norma applicabile.
Attributi personalizzati
- Norma: ISO 7061 → requisiti per i corridoi di terra in alluminio per le navi da mare.
- Tipo: tipo B → configurazione di gradini di arco antiscivolo.
- Lunghezza: personalizzata → selezionata in base alla disposizione del recipiente e allo spazio di stoccaggio.
- Larghezza: 600 mm → larghezza della rete fornita.
- Passo: Passi di arco antiscivolo → superfici antiscivolo dirette che supportano le stringhe laterali.
- Maniglia: altezza minima di 1000 mm → requisito di accesso di sicurezza.
- Trattamento superficiale: ossidazione anodica → sistema di protezione dalla corrosione marina.
- Requisito di omologazione: MED, omologazione CE, certificato di classe o ispezione a seconda dell'ambito di applicazione del progetto.
Come funziona
Gangway is positioned between ship and shore → Securing devices fix the upper and lower ends → Anti-slip arc steps support personnel movement → Handrails provide protection → Side stringers and cross members transfer personnel load
Applicazioni
Navi passeggeri. Navi cargo. Navi cisterna. Navi gas. Navi commerciali.
Certificazioni e vantaggi
I certificati e le approvazioni possono essere organizzati in base ai requisiti del progetto, all'ambito di ispezione e alla procedura dell'autorità applicabile.
Certificazione: EU MED, omologazione CE, CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, certificato di prova del costruttore.

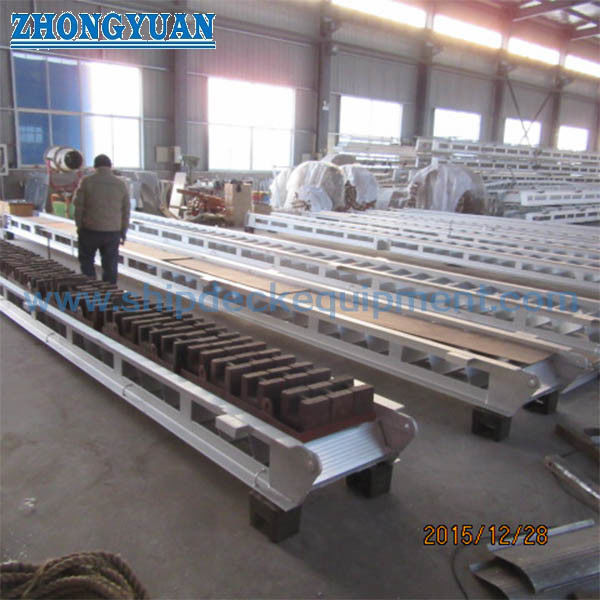

Disegno e foto
Domande frequenti
D1: Il tipo B è adatto per un'inclinazione di 55°?
A1: I dati forniti indicano un'inclinazione massima di 55°. L'uso effettivo a bordo dipende dalla disposizione di fissaggio, dalle condizioni di sbarco, dal movimento della nave e dalla procedura di installazione approvata.
D2: Questo corridoio può trasportare carri o traffico a ruote?
A2: L'ambito di applicazione della norma ISO 7061 è riservato all'accesso del personale e non è destinato al traffico di carrelli carichi.
Q3: Quali informazioni sono necessarie prima del preventivo?
A3: confermare la lunghezza, la disposizione della sezione, la posizione di stoccaggio, il metodo di fissaggio, l'ambito di applicazione dell'omologazione, il tipo di nave, la destinazione di consegna e la data di consegna richiesta.
