Arresto catena tipo dog con bulloni per catena da 17-68 mm | Tipo JIS F 2002, acciaio fuso o ghisa duttile

Argano a catena tipo cane imbullonato per catena da 17–68 mm | Tipo JIS F 2002, acciaio fuso o ghisa duttile

Panoramica del prodotto

Questo argano a catena tipo cane imbullonato utilizza il concetto dimensionale e di disposizione delle tracce del vecchio compressore per cavi a catena tipo cane JIS F 2002, mentre il corpo può essere fornito in acciaio fuso o ghisa duttile invece del materiale di base originale in ghisa grigia. L'unità incorpora una traccia per catena, un cane incernierato, un perno di cerniera e un perno di bloccaggio, ed è installata su una fondazione preparata tramite bulloni anziché saldando direttamente il corpo dell'argano alla struttura del ponte.

La fondazione imbullonata è una caratteristica chiave per i progetti in cui l'intero argano potrebbe dover essere rimosso per ispezione, riparazione o sostituzione. La serie di dimensioni fornite copre dimensioni nominali da 19 a 68 per catene di ancoraggio da 17 a 68 mm, con disposizioni delle tracce di Classe A e Classe B selezionate in base al passaggio richiesto del grillo di giunzione / grillo Kenter. Poiché il materiale del corpo offerto è stato modificato rispetto alla base materiale standard originale, il grado finale del materiale, i bulloni di fondazione, l'idoneità strutturale, la base di carico, l'ambito di ispezione e l'accettazione devono seguire il disegno e le specifiche del progetto approvati.

Specifiche rapide

• Installazione: montaggio imbullonato su fondazione → consente la rimozione completa dell'argano senza tagliare il corpo dalla fondazione del ponte, soggetto al progetto approvato di bulloni e fondazione.

• Base di progettazione: geometria del compressore per cavi a catena tipo cane JIS F 2002 → utilizzata come riferimento dimensionale e di disposizione legacy piuttosto che come dichiarazione di conformità materiale invariata.

• Opzioni materiale corpo: acciaio fuso o ghisa duttile → grado esatto, proprietà meccaniche e certificazione materiale da confermare per il progetto.

• Intervallo dimensioni nominali: da 19 a 68 → corrisponde ai diametri applicabili della catena di ancoraggio da 17 a 68 mm nella tabella dimensionale fornita.

• Disposizione classe: Classe A / Classe B → selezionata in base all'orientamento richiesto del grillo di giunzione o Kenter attraverso la traccia della catena.

• Disposizione operativa: cane incernierato + perno di bloccaggio → fornisce un vincolo meccanico diretto attraverso la traccia della catena dopo che la catena è stata posizionata.

• Interfaccia di fondazione: corpo, bulloni, piastra di fondazione e rinforzo locale del ponte formano il percorso di trasferimento del carico → tutto deve essere controllato sul disegno di installazione approvato.

• Massa di riferimento: i valori originali del design legacy sono conservati solo nel riferimento di ingegneria backend → la massa del prodotto finale deve essere ricalcolata / confermata per il corpo in acciaio fuso o ghisa duttile selezionato.

Parametri tecnici principali

Dimensioni di selezione e installazione principali dalla serie dimensionale tipo JIS F 2002 fornita. Le dimensioni sono in mm.

Guida alla selezione e alla richiesta

• Fase 1: Confermare la disposizione dell'argano tipo cane imbullonato JIS F 2002, la dimensione nominale da 19 a 68 e la Classe A o Classe B in base al passaggio richiesto del grillo.

• Fase 2: Fornire il diametro della catena di ancoraggio, il grado della catena se noto, i dettagli del grillo di giunzione / Kenter, la posizione del centro catena e l'orientamento richiesto del grillo attraverso la traccia.

• Fase 3: Confermare il materiale del corpo: acciaio fuso o ghisa duttile. Indicare il grado di materiale richiesto, i requisiti di bassa temperatura / impatto se presenti, il livello del certificato materiale e il requisito di approvazione.

• Fase 4: Fornire il disegno approvato della fondazione che mostra lo schema dei fori dei bulloni, le specifiche dei bulloni, la piastra di fondazione, il rinforzo del ponte, l'altezza di installazione, il piombo della catena e lo spazio operativo.

• Fase 5: Confermare il sistema di rivestimento, l'ispezione della fusione, l'ispezione dimensionale, il requisito NDT, la tracciabilità del materiale, la documentazione del produttore e qualsiasi ambito di ispezione da parte della società di classificazione / terza parte.

• Fase 6: Fornire quantità, tipo di nave, scopo di nuova costruzione o sostituzione, posizione di installazione, destinazione di consegna, tempo di consegna richiesto e foto delle attrezzature esistenti dove disponibili.

Struttura

Corpo in acciaio fuso o ghisa duttile / traccia catena | Cane incernierato | Perno di cerniera | Perno di bloccaggio | Rondella | Spinotto | Interfaccia bullone di fondazione | Rivestimento protettivo specificato dal progetto

Vantaggi di installazione imbullonata, materiali e ingegneria

• Il montaggio su fondazione imbullonata è la principale caratteristica strutturale di questo design e consente la rimozione completa dell'argano per la riparazione o la sostituzione in officina, a condizione che la fondazione e lo schema dei bulloni rimangano idonei.

• L'acciaio fuso può essere selezionato dove il progetto richiede un corpo fuso più resistente e ispezioni / tracciabilità specifiche del progetto; il grado esatto e i criteri di accettazione devono essere concordati prima della produzione.

• La ghisa duttile può essere selezionata dove si preferisce una fusione in ferro nodulare; il grado esatto, le proprietà meccaniche e l'idoneità al servizio devono essere confermati dalla specifica del progetto.

• Le disposizioni delle tracce di Classe A e Classe B accolgono diversi orientamenti di passaggio del grillo di giunzione / grillo Kenter e dovrebbero essere selezionate dalla connessione effettiva della catena piuttosto che solo dal diametro nominale della catena.

• La traccia di contatto della catena, i bordi del cane e le interfacce dei perni devono essere privi di bave dannose, spigoli vivi locali e interferenze di montaggio che potrebbero danneggiare la catena o impedire il corretto bloccaggio.

• I bulloni di fondazione, la piastra di fondazione, la struttura del ponte e il rinforzo locale fanno parte del percorso di trasferimento del carico; l'installazione imbullonata dovrebbe quindi essere rivista come un'interfaccia strutturale completa.

• La modifica del materiale del corpo non stabilisce di per sé un nuovo SWL, carico di prova o carico di rottura. Qualsiasi valutazione del carico, verifica del progetto o requisito di prova deve basarsi sul progetto approvato e sui criteri di accettazione.

Attributi personalizzati

• Base di progettazione: geometria legacy tipo JIS F 2002 → mantenuta per compatibilità dimensionale e disposizione imbullonata; non presentata come conformità materiale invariata.

• Tipo di prodotto: Argano a catena tipo cane / compressore per cavi a catena → dispositivo montato su fondazione per fissare meccanicamente la catena di ancoraggio.

• Installazione: Fondazione imbullonata → schema bulloni, piastra di fondazione e rinforzo del ponte da confermare dal disegno approvato.

• Dimensione nominale: 19 / 22 / 25 / 28 / 32 / 36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 → selezionata in base al diametro della catena e al disegno di installazione.

• Classe: A o B → selezionata in base all'orientamento del passaggio del grillo di giunzione / Kenter.

• Materiale corpo: Acciaio fuso o ghisa duttile → grado esatto e requisiti delle proprietà meccaniche da confermare prima della produzione.

• Stato materiale: Aggiornamento materiale specifico del progetto → la base materiale originale JIS F 2002 non viene utilizzata come materiale del corpo offerto.

• Trattamento superficiale: Sabbiatura + rivestimento marino specificato dal progetto → il sistema finale deve seguire il materiale selezionato e il requisito di rivestimento della nave / cantiere.

• Valutazione del carico: Da confermare → nessun SWL, carico di prova o carico di rottura deve essere dedotto dalla dimensione nominale della catena o dalla massa di riferimento legacy.

• Requisito certificato: Secondo il requisito del progetto → documenti del produttore, materiale, NDT o della società di classificazione sono soggetti all'ambito di ispezione concordato.

Come funziona

La catena di ancoraggio è allineata nella traccia della catena → Il cane incernierato viene ruotato attraverso la catena → Il perno di bloccaggio e le parti di ritenzione fissano il cane in posizione chiusa → Il movimento della catena è meccanicamente vincolato attraverso il corpo dell'argano e la fondazione imbullonata → Le parti di ritenzione vengono rilasciate e il cane viene aperto prima che il movimento della catena riprenda

Applicazioni

Sostituzione di argani a catena tipo cane imbullonati | Sistemi di ancoraggio specificati dal disegno | Progetti di retrofit che richiedono attrezzature rimovibili montate su fondazione | Applicazioni di nuova costruzione in cui la disposizione imbullonata tipo JIS F 2002 è specificamente approvata

Certificazioni e vantaggi

Certificati e documenti di ispezione possono essere organizzati secondo i requisiti del progetto, la tracciabilità del materiale concordata, l'ambito di ispezione e la procedura di approvazione della società di classificazione. Non sono inclusi automaticamente a meno che non sia indicato nell'ordine di acquisto.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore.

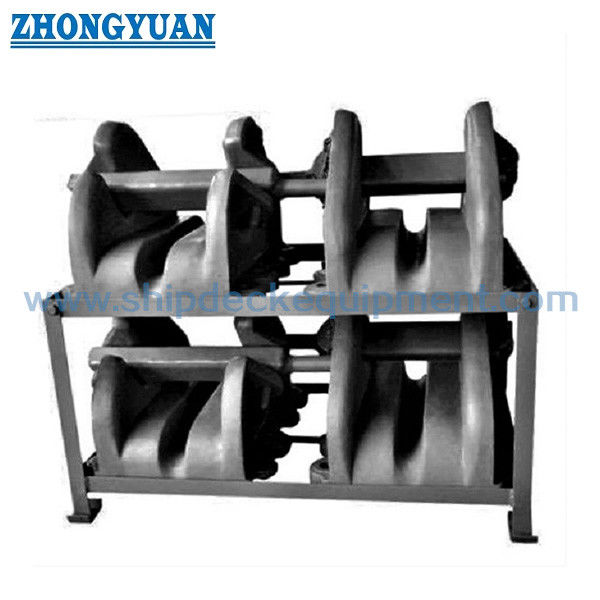

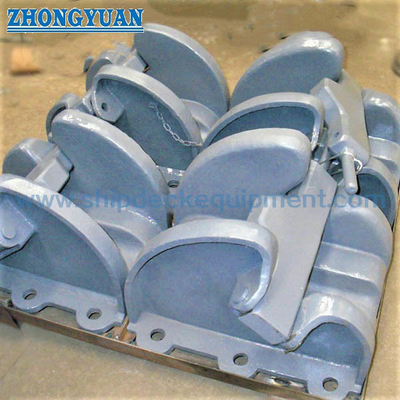

Disegno e foto

FAQ

D1: Qual è la principale caratteristica di installazione di questo argano a catena tipo cane?

R1: Il corpo è montato su una fondazione preparata tramite bulloni anziché essere saldato permanentemente al ponte. Ciò consente la rimozione dell'unità completa per ispezione, riparazione o sostituzione, soggetto al progetto approvato della fondazione e dei bulloni.

D2: Il corpo può essere fornito in acciaio fuso o ghisa duttile?

R2: Sì, come aggiornamento materiale specifico del progetto alla geometria legacy tipo JIS F 2002. Il grado selezionato, le proprietà meccaniche, la qualità della fusione, la documentazione del materiale e l'idoneità strutturale devono essere confermati prima della produzione. Il materiale modificato non deve essere descritto come conformità materiale JIS F 2002 invariata.

D3: Quali informazioni sono richieste prima del preventivo?

R3: Confermare la dimensione nominale, il diametro della catena, la Classe A o B, i dettagli del grillo, il materiale del corpo, il grado del materiale, lo schema dei bulloni di fondazione, il supporto del ponte, il rivestimento, l'ambito di ispezione / certificato, la quantità e i requisiti di consegna. Fornire il disegno di installazione o sostituzione ogni volta che è disponibile.

 consegna. Fornire il disegno della fondazione con lo schema dei bulloni e il supporto strutturale.
