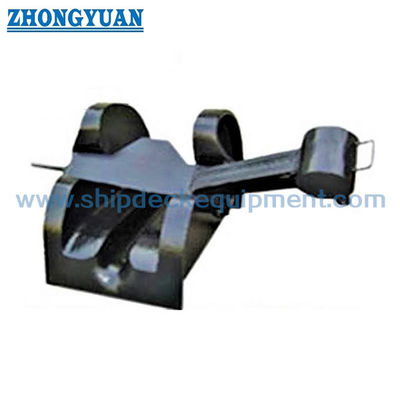

Chiusura della catena di ancoraggio da 17 ′′ 36 mm per navi piccole
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipment |
| Certificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numero di modello: | Standard e su misura |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | As per quotation |
| Imballaggi particolari: | Pallet o su misura |
| Tempi di consegna: | Secondo l'offerta |
| Termini di pagamento: | TT, L/C |
| Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
|
Informazioni dettagliate |
|||
| Standard tecnico: | JIS F2023-1976 | Tipo: | Tipo di Antivari |
|---|---|---|---|
| Dimensione della catena: | 17-36 mm | Materiali: | Fusione di acciaio, forgiatura dell'acciaio, |
| Trattamento superficiale: | Sabbiatura a S2.5 + uno strato di shop primer epossidico, disponibile trattamento superficiale perso | Certificati di classificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ecc. |
| Altri: | Può essere personalizzato come richiesta del cantiere navale | Peso da 401 a 2.900 kg;: | da 17 a 92 kg |
| Dimensione nominale:: | 19 - 36 | ||
| Evidenziare: | JIS F 2031 Tappo di catena di ancoraggio |
||
Descrizione di prodotto
Chiusura della catena di ancoraggio da 17 ′′ 36 mm per navi piccole
Visualizzazione del prodotto
Il tappo della catena di ancoraggio a barre JIS F2023 è un dispositivo di ancoraggio compatto progettato per catene di piccole dimensioni.
Viene utilizzato principalmente su piccole navi, chiatte e pontoni per tenere le catene di ancoraggio e condividere il carico con la lancia.
Prodotto in acciaio fuso con processi di fusione e ispezione controllati, garantisce prestazioni affidabili di arresto della catena.
La progettazione garantisce un adeguato attacco tra la catena e il cane, ottenendo un blocco efficace e sicuro della catena.
Specificità rapide
- Dimensione della catena: 17×36 mm → definisce la compatibilità della catena di ancoraggio per le piccole navi
- Norma: JIS F2023-1976 → Norma di conformità marina
- Tipo: Tipo di barra → Disegno compatto senza rulli
- Funzione: arresto della catena → carico delle azioni con la frangia
- Installazione: saldata / bullonata → installazione di ponte flessibile
- Materiale: acciaio fuso / parti forgiate → Durabilità e resistenza
- Ispezione: MT + UT → Garantisce la qualità della fusione e della saldatura
- Superficie: Sa2.5 + Primer → protezione contro la corrosione
- Applicazione: piccole navi → soluzione di ancoraggio conveniente
Principali parametri tecnici
| Numero | 19 | 22 | 25 | 28 | 32 | 36 |
| Diametro della catena di ancoraggio applicata | 17~19 | 20 ~ 22 | 23 ~ 25 | 26 ~ 28 | 30 ~ 32 | 34 ~ 36 |
| A | 190 | 216 | 241 | 270 | 305 | 342 |
| B | 270 | 310 | 345 | 385 | 435 | 490 |
| C | 200 | 226 | 256 | 280 | 320 | 254 |
| D | 134 | 153 | 175 | 193 | 220 | 246 |
| Peso ((kg) | 17 | 24 | 33 | 44 | 68 | 92 |
Guida alla selezione
Fase 1 Selezionare la dimensione della catena → 17 36 mm in base alla catena di ancoraggio
Fase 2 Conferma del tipo di nave → Piccola nave, chiatta o ponton
Fase 3
Passo 4
Fase 5
Fase 6 Conferma del trattamento superficiale → Primavera di fabbrica o rivestimento personalizzato
Struttura e componenti
Corpo in acciaio fuso Meccanismo di blocco a barre Cane forgiato Base rinforzata Base di montaggio opzionale
Attributi personalizzati
- Dimensione della catena: 17 ̊36 mm → compatibilità con piccoli vascelli
- Funzione: arresto della catena → condivisione del carico con la cinghia
- Cane: Forgiato → Assicura resistenza all'usura e resistenza
- Base: saldata / avvitata → installazione flessibile
- Allineamento: base regolabile → angolo della catena corrispondente
- Ispezione: MT + UT → Assicurazione della qualità
- Superficie: rivestita → protezione contro la corrosione
- Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore
Guida alla ricerca
Indicare le dimensioni della catena, il tipo di recipiente, il metodo di installazione, la condizione dell'angolo della catena e il requisito di rivestimento.
Come funziona
La catena di ancoraggio è bloccata dalla barra e dal meccanismo del cane.
Applicazioni
Piccole imbarcazioni. Barche. Pontooni.
Certificazioni e vantaggi
Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova dei produttori; progettazione conveniente, blocco affidabile della catena, qualità della colata controllata, installazione adattabile.
Disegno e foto

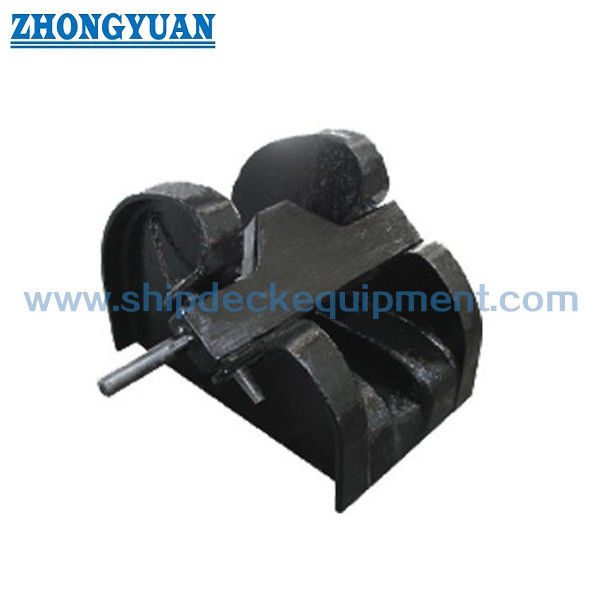

Disegno di GA. Foto del prodotto.
Ordinazione
MOQ: 1 unità. Tempo di consegna: 30 60 giorni. Disponibile la personalizzazione.
Domande frequenti
Q1: Qual è la differenza tra il tappo della catena a barra e quello a rulli?
R: Il tipo a barre è più semplice e adatto alle catene di piccole dimensioni, mentre il tipo a rulli è utilizzato per le catene più grandi con un funzionamento più agevole.
Q2: Come garantire un adeguato coinvolgimento della catena?
R: Il disegno assicura l'adeguamento tra catena e cane e il corretto allineamento deve essere confermato durante l'installazione.
D3: L'installazione può essere regolata per l'angolo della catena?
R: Sì, può essere aggiunta una base opzionale per abbinare il tubo Hawse e l'angolo di conduzione della catena Windlass.
