Verricello per Ancore Capstan Verticale Elettroidraulico per Ormeggio | Capstan Verticale Marino
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipment |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numero di modello: | standard o personalizzati |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Based on quotation |
| Imballaggi particolari: | Esportazione di pallet standard o imballaggi personalizzati |
| Tempi di consegna: | In base ai requisiti del progetto |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | Produzione personalizzata in base alle esigenze del progetto |
|
Informazioni dettagliate |
|||
| Dimensione della catena: | 12,5–70 millimetri | Grado a catena: | AM2/AM3 |
|---|---|---|---|
| Carico di lavoro: | 5–250 kN | velocità di deformazione: | 9–18 metri/min |
| Velocità della catena: | ≥9 m/min | Diametro della corda: | 11–46 mm |
| Tipo della corda: | Acciaio/Sintetico | Tipo di unità: | elettrico / idraulico |
| Tipo di controllo: | Locale/Remoto | Tipo base: | Sotto/Semi/Sopra coperta |
| Applicazione: | Ormeggio / Ancora | Certificati di classificazione: | Certificato CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test |
| Evidenziare: | Cabestano d'attracco idraulico,Cabestano verticale dell'ancora della BV,cabestano verticale dell'ancora |
||
Descrizione di prodotto
Windlass elettrico idraulico capstan verticale ancoraggio per ormeggio

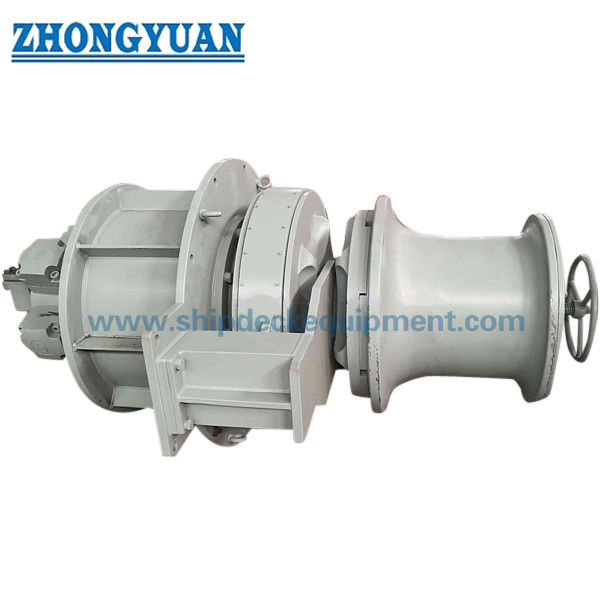

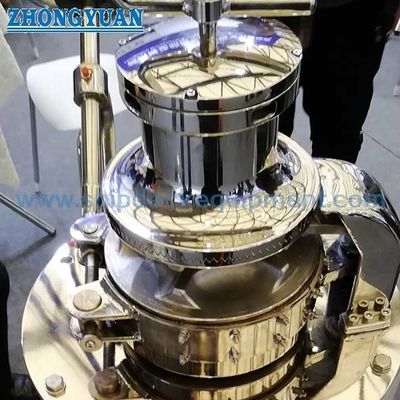

Visualizzazione del prodotto
Un ventolatore idraulico elettrico per ancoraggio a capstan verticale è un tipo di attrezzatura di ponte navale progettata per le operazioni di ormeggio, la movimentazione delle ancore e il sollevamento di corde o catene.
È azionato da un'unità di alimentazione idraulica elettrica, che fornisce una coppia di uscita stabile e prestazioni affidabili in condizioni marine.
Il design verticale lo rende ideale per lo spazio limitato sul ponte e la facile integrazione nelle strutture della nave.
Specificità rapide
• Funzione: ormeggio / manovra dell'ancora / sollevamento
• Dimensione della catena: 12,5 mm
• Grado della catena: AM2 / AM3
• Carico di esercizio: 5250 kN
• Diametro della testa di deformazione: 200 ∼ 700 mm
• Velocità di deformazione: 9 ̊18 m/min
• Diametro della fune: 11 46 mm
• Tipo di azionamento: elettrico / elettrico idraulico
• Controllo: locale / remoto
Principali parametri tecnici
| Hai Dia. |
Lavorare Cargo (KN) |
Velocità nominale (m/min) | carico di deformazione (KN) | Potenza del motore (KW) | ||
| AM2 | AM3 | elettrico | Fabbricazione a caldo | |||
| 12.5 | 6.6 | 14.6 | 9 | 5 | 2.2/0.75 | 2.2 |
| 14 | 8.3 | 17.2 | 9 | 6 | 2.2/0.75 | 3 |
| 16 | 10.9 | 20 | 9 | 8 | 2.2/0.75 | 4 |
| 17.5 | 13 | 14.6 | 9 | 10 | 3/1.3 | 4/5.5 |
| 19 | 15.3 | 17.2 | 9 | 10 | 4.3/1.7 | 5.5 |
| 20 | 17.9 | 20 | 9 | 15 | 4.3/1.7 | 5.5/7.5 |
| 22 | 20.6 | 23 | 9 | 15 | 6/2.5 | 7.5 |
| 24 | 24.5 | 27.4 | 9 | 20 | 8.5/3.5 | 7.5/11 |
| 26 | 28.7 | 32.1 | 9 | 20 | 8.5/3.5 | 11 |
| 28 | 33.3 | 37.2 | 9 | 25 | 8.5/3.5 | 11 |
| 30 | 38.3 | 42.8 | 9 | 30 | 11/11/7.5 | 15 |
| 32 | 43.5 | 48.6 | 9 | 30 | 11/11/7.5 | 15 |
| 34 | 49.1 | 54.9 | 9 | 40 | 16/16/11 | 15/8.5 |
| 36 | 55.1 | 61.6 | 9 | 40 | 16/16/11 | 18.5 |
| 38 | 61.4 | 68.9 | 9 | 50 | 16/16/11 | 18.5/22 |
| 40 | 68 | 76 | 9 | 60 | 22/22/16 | 22/30 |
| 42 | 75 | 83.8 | 9 | 60 | 22/22/16 | 22/30 |
| 44 | 82.3 | 92 | 9 | 70 | 22/22/16 | 30 |
| 46 | 89.9 | 100.5 | 9 | 80 | 30/30/22 | 30 |
| 48 | 97.9 | 109.4 | 9 | 80 | 30/30/22 | 30/37 |
| 50 | 106.3 | 118.8 | 9 | 90 | 30/30/22 | 37 |
| 52 | 114.9 | 128.4 | 9 | 100 | 30/30/22 | 37/45 |
| 54 | 123.9 | 138.5 | 9 | 100 | 45/45/30 | 45 |
| 56 | 133.3 | 149 | 9 | 120 | 45/45/30 | 45 |
| 58 | 143 | 159.8 | 9 | 120 | 45/45/30 | 45/55 |
| 60 | 153 | 171 | 9 | 140 | 45/45/30 | 55 |
| 62 | 163.4 | 182.6 | 9 | 150 | 45/45/30 | 55 |
| 64 | 174.1 | 194.6 | 9 | 160 | 60/60/45 | 55/75 |
| 66 | 185.1 | 206.9 | 9 | 160 | 60/60/45 | 75 |
| 68 | 196.5 | 219.6 | 9 | 180 | 60/60/45 | 75 |
| 70 | 208.3 | 232.8 | 9 | 200 | 60/60/45 | 75 |
Guida alla selezione del capstan
✔ Passo 1 Selezionare la dimensione della catena (parametro di base)
· 12,5 26 mm → piccole navi / leggere
· 28 ∙ 42 mm → pescherecci di medie dimensioni
· 44°70 mm → pesante offshore
→ La dimensione della catena determina il carico di lavoro, la potenza del motore e la configurazione del sistema
✔ Passo 2 Confirmare il carico di lavoro
· 5 ̊20 kN → leggero
· 20 ̊80 kN → media
· 80~250 kN → pesante
✔ Passo 3 Tipo e diametro della corda
· Corde di acciaio / corde sintetiche
→ Determina le dimensioni del tamburo
✔ Passo 4 ️ Velocità
· 912 standard / 1218 alta efficienza
✔ Passo 5 Tipo di unità
· elettrico / elettrico idraulico
✔ Passo 6 Controllo
· Locale / Remote
✔ Fase 7 Tipo di base
· Sotto / Semi / Sopra ponte
Nota tecnica: selezione in base alle dimensioni della catena, alla corda, al carico e alla struttura del veicolo.
Struttura e componenti
Struttura e componenti: Unità idraulica. Sistema di ingranaggi. Base.
Configurazione personalizzata e guida di ricerca
✔ Dimensione della catena (mm)
✔ Grado della catena (AM2 / AM3)
✔ carico di lavoro (kN)
✔ Tipo di corda (acciaio / sintetica)
✔ Diametro della corda (mm)
✔ Velocità (m/min)
✔ Tipo di azionamento (elettrico / idraulico)
✔ Tipo di controllo (locale / remoto)
✔ Tipo di base (sotto / a metà / sopra il ponte)
→ Invia le informazioni di cui sopra per il disegno, la selezione e il preventivo.
Come funziona
Applicazioni
Operazioni di ormeggio delle navi. Manipolazione delle catene di ancoraggio. Navi offshore. Barche e navi da carico. Operazioni portuali. Progetti di ingegneria marina.
Certificazioni e vantaggi
CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Disegno e foto
• Disegno GA
• Foto del prodotto
• Disegno dell'installazione
Informazioni sull'ordine
MOQ 1
Consegna basata sul progetto
Pagamento T/T L/C
Domande frequenti
Q: Capstan di differenzacontro Windlass?
A: Capstan per la corda, windlass per la catena
