36mm Verricello Elettroidraulico Monotamburo per Ancoraggio | Attrezzatura per la Gestione dell'Ancora Navale
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipment |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numero di modello: | standard o personalizzati |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Based on quotation |
| Imballaggi particolari: | Esportazione di pallet standard o imballaggi personalizzati |
| Tempi di consegna: | In base ai requisiti del progetto |
| Termini di pagamento: | TT, L/C |
| Capacità di alimentazione: | Produzione personalizzata in base alle esigenze del progetto |
|
Informazioni dettagliate |
|||
| Capacità di trazione di sicurezza: | 5-800KN | Velocità: | 4-12 m/min |
|---|---|---|---|
| Velocità di curvatura ((m/min): | 9-18m/Min | Capacità del tamburo: | Da 40 a 250 metri |
| Potenza del motore: | da 4 a 132 kw | Diametro corda: | 11 90 (mm) |
| Posizione di controllo: | Controllo remoto e locale | Opzionale: | Dispositivo di misura del carico, della velocità e della lunghezza della corda |
| Alimentazione elettrica: | AC380V, 50Hz 3PH, AC415V 50Hz 3PH, AC440 60Hz 3PH | Materiale: | Acciaio inossidabile (polito), acciaio mite |
| Trattamento superficiale: | sabbiatura a S2,5 + 3 strati di vernice epossidica, galvanizzata | Certificati di classificazione: | Certificato CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test |
| Evidenziare: | Argano idraulico elettrico dell'ancora 12m/min,argano idraulico dell'ancora 12m/min,Argano elettrico dell'ancora 800KN |
||
Descrizione di prodotto
36 mmUn singolo tamburo elettrico Vinicolo idraulico di ancoraggio.
Visualizzazione del prodotto
Il verricello idraulico ad ancoraggio a tamburo singolo è progettato per le operazioni di movimentazione dell'ancora su navi piccole e medie.
Il sistema utilizza una potenza idraulica azionata da un motore elettrico per controllare il sollevamento e il rilascio dell'ancora con prestazioni stabili.
Combina una corda di filo d'acciaio con una corta catena di ancoraggio, eliminando la necessità di un armadietto a catena e ottimizzando lo spazio sul ponte.
Specificità rapide
• Carico di esercizio: 8,3-97,9 kN
• Carico di supporto: 51-570 kN
• Velocità di lavoro: ≥ 9 m/min
• Tiraggio di ormeggio: 8-60 kN
• Velocità di ormeggio: ≥ 12 m/min
• Capacità del tamburo: 100-200 m
• Diametro della corda: 12-48 mm
• Tipo di azionamento: idraulico elettrico
• Tipo di tamburo: singolo tamburo
• Controllo: locale e remoto
• Fornitura di corrente: 380V / 415V / 440V
Principali parametri tecnici
| Diametro della corda (mm) | Carico di esercizio (kN) | Carico di supporto (kN) | Velocità di lavoro (m/min) | Attrazione di ormeggio (kN) | Velocità di ormeggio (m/min) | Capacità del tamburo | Potenza del motore (kW) |
| 12/14/16 | 8.3/10.9/13.0 | 51/67/80 | ≥ 9 | 8 | ≥ 12 | 11x100 | 5.5 |
| 18/20/22 | 15.3/17.9/20.6 | 95/110/126 | ≥ 9 | 15 | ≥ 12 | 13x120 | 7.5 |
| 24/26. | 24.5/28.7 | 149/175 | ≥ 9 | 20 | ≥ 12 | 15x120 | 11 |
| 28/30 | 33.3/38.3 | 202/231 | ≥ 9 | 30 | ≥ 12 | 18x150 | 15 |
| 32/34/36 | 43.5/49.1/55.1 | 261/294/329 | ≥ 9 | 40 | ≥ 12 | 20.5x150 | 22 |
| 38/40/42 | 61.4/68.0/75.0 | 365/402/442 | ≥ 9 | 50 | ≥ 12 | 20.5x150 | 30 |
| 44/46/48 | 82.3/89.9/97.9 | 483/526/570 | ≥ 9 | 60 | ≥ 12 | 26x200 | 37 |
Guida alla selezione
Passo 1 - Selezionare il diametro della corda: 12-48 mm. Passo 2 - Abbinare il carico di lavoro: 8-98 kN. Passo 3 - Confermare il carico di supporto. Passo 4 - Selezionare la velocità: ≥9 m/min. Passo 5 - Guidare.Elettrico idraulico. Passo 6 - Controllo: Locale / Remote. Passo 7 - Installazione: montato sul ponte
Struttura e componenti
Struttura e componenti: Motore idraulico. Casella di marcia. Batteria singola. Sistema di corda.
Attributi personalizzati
Carico di lavoro: 8-98 kN. Diametro della corda: 12-48 mm. Velocità: ≥9 m/min. Tipo di azionamento: elettrico idraulico. Tipo di tamburo: singolo tamburo. Controllo: locale/remote.
Configurazione personalizzata e guida di ricerca
Carico di lavoro. Diametro della corda. Capacità del tamburo.
Come funziona
Il motore elettrico guida l'unità di alimentazione idraulica, che alimenta il motore idraulico per ruotare il tamburo.
La corda di filo d'acciaio e il collegamento a catena corto sollevano o rilasciano l'ancora, garantendo una gestione sicura e controllata dell'ancora.
Applicazioni
Applicazioni: Piccole imbarcazioni. Barche da pesca. Barche da lavoro. Barche portuali.
Certificazioni e vantaggi
Certificazioni: CCS. NK. BV. ABS. DNV. LR. KR. RINA.
Vantaggi: struttura compatta. Non serve un armadietto a catena. Azionamento idraulico stabile. Facile installazione.
Disegno e foto
• Disegno generale
• Disegno della struttura del verricello
• Diagramma del sistema idraulico

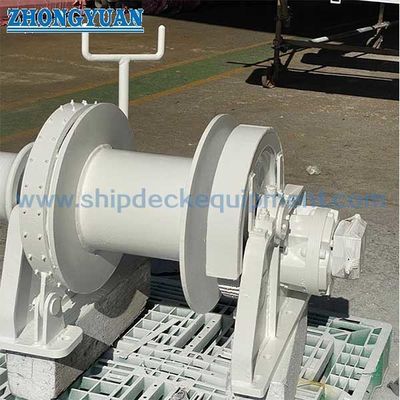

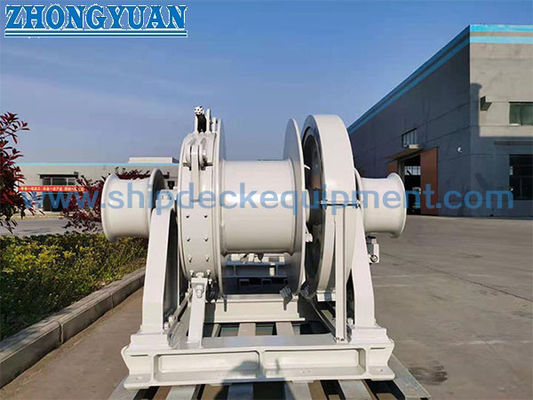

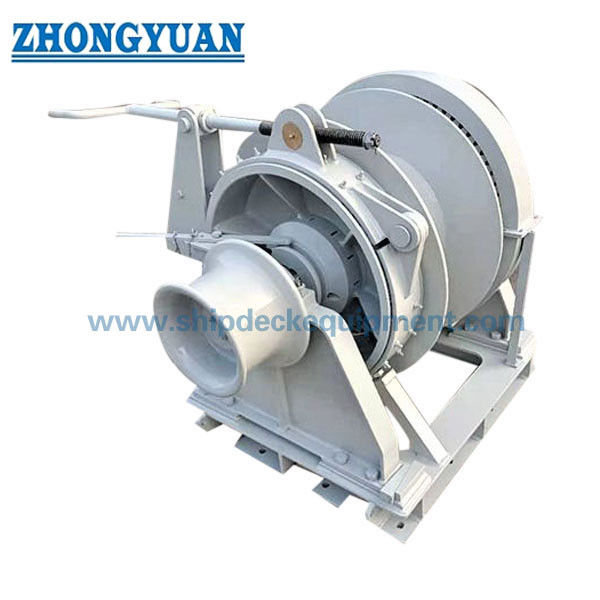

• Foto del prodotto
Informazioni sull'ordine
• MOQ: 1 unità
• Tempo di consegna: in base al progetto
• Pagamento: T/T, L/C
Domande frequenti
D1: richiede un armadietto a catena?
R: No, la corda e la catena corta sono conservate sul tamburo.
D2: È adatto per piccole navi?
R: Sì, ideale per le piccole e medie navi.
Q3: Può essere personalizzato?
R: Sì, è disponibile una personalizzazione completa.
