12.5–114mm Verricello Elettrico per Ancora con Doppio Tamburo e Testa di Manovra | Sistema di Movimentazione Ancora Marina
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipment |
| Certificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numero di modello: | Standard e su misura |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | As per quotation |
| Imballaggi particolari: | Pallet o su misura |
| Tempi di consegna: | Secondo l'offerta |
| Termini di pagamento: | TT, L/C |
| Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
|
Informazioni dettagliate |
|||
| Diametro della catena di ancoraggio: | Φ32mm | Carico di trazione nominale: | 43.5kN |
|---|---|---|---|
| Velocità di lavoro: | 9m/min | Carico di ormeggio: | 30KN |
| Carico di supporto: | 261KN | Potenza del motore: | 16/16/11KW |
| Velocità: | 9m/min | Numero zingaro: | Raddoppiare |
| Alimentazione elettrica: | AC monofase 110V, 220V, 240V; AC trifase 220V, 380V, 440V, 660V | ||
| Evidenziare: | verricello elettrico d'acciaio dell'ancora 9m/min,verricello elettrico dell'ancora 9m/Min,Verricello elettrico di CCS per le barche |
||
Descrizione di prodotto
12.5 ∙ 114 mm vetrina elettrica con doppio tamburo e testa di curvatura.
Visualizzazione del prodotto
Il sistema di ventole elettrico per ancoraggio è progettato principalmente per le operazioni di movimentazione della catena di ancoraggio sulle navi da guerra.
Esso integra una ruota zingara per il controllo della catena di ancoraggio e un tamburo/testa di curvatura per le operazioni di ancoraggio ausiliario.
Il sistema garantisce un'ancora sicura attraverso il sollevamento, l'abbassamento e la frenata controllati delle catene di ancoraggio.
Questo sistema è progettato principalmente per la movimentazione della catena di ancoraggio, con capacità di ormeggio ausiliaria tramite tamburo e testa di deformazione.
Specificità rapide
• Larghezza della catena d'ancora: 12,5 ‰ 114 mm
• Tiraggio della catena dell'ancora: 5,9 ‰ 617 kN
• carico di frenatura: 30 ‰ 4228 kN
• Velocità della catena: 9 m/min
• Tiratura della testa di deformazione: 5 ̊350 kN
• Potenza del motore: 3 ‰ 200 kW
• Tipo di azionamento: elettrico
• Configurazione: zingaro singolo + tamburo doppio + testa di deformazione
• Grado della catena: U2 / U3
• Controllo: locale / remoto
Parametri tecnici principali (semplificato)
| Catena (mm) | Pull della catena (kN) | Frattura di carico (kN) | Velocità (m/min) | Pull di curvatura (kN) | Potenza del motore (kW) |
| 12.5 | 5.9 | 30 | 9 | 5 | 3 |
| 19 | 15.3 | 95 | 9 | 10 | 7.5 |
| 26 | 28.7 | 175 | 9 | 20 | 11 |
| 32 | 43.5 | 261 | 9 | 30 | 22 |
| 40 | 68.0 | 402 | 9 | 40 | 30 |
| 50 | 106.3 | 617 | 9 | 50 | 45 |
| 60 | 153.0 | 870 | 9 | 80 | 45 |
| 70 | 208.3 | 1160 | 9 | 100 | 75 |
| 90 | 384.8 | 2629 | 9 | 150 | 120 |
| 114 | 617.3 | 4228 | 9 | 350 | 200 |
Guida alla selezione
Step 1 – Select Chain Size | Step 2 – Match Anchor Chain Pull | Step 3 – Confirm Brake Holding Load | Step 4 – Select Warping Pull | Step 5 – Confirm Drive Type | Step 6 – Select Configuration | Step 7 – Installation Layout
Struttura e componenti
Struttura e componenti:Motore elettrico. Casella di marcia. Ruota zingara. Doppio tamburo. Testa di curvatura.
Attributi personalizzati
Dimensione della catena. Tiratura della catena. Carico di frenata. Tiratura di curvatura. Tipo di guida. Configurazione. Controllo.
Configurazione personalizzata e guida di ricerca
Dimensione della catena. Grado della catena. Tirare. Carico del freno. Requisiti di curvatura. Sistema di controllo. Requisiti di installazione.
Come funziona
Il motore elettrico spinge il cambio a ruotare la ruota zingara per la movimentazione della catena di ancoraggio.
L'ancora viene sollevata o abbassata tramite la cinghia, mentre i sistemi di frenatura e di frizione garantiscono un funzionamento sicuro.
Il tamburo e la testa di curvatura forniscono funzioni ausiliarie di movimentazione delle corde.
Applicazioni
Operazioni di gestione dell'ancora. Sistemi di ancorazione delle navi. Navi commerciali. Navi offshore.
Certificazioni e vantaggi
Certificazioni: CCS. ABS. DNV. BV. LR. NK. RINA.
Vantaggi: design dedicato alla gestione della catena. Alta capacità di frenata. Supporto integrato all'ormeggio. Disegno che consente di risparmiare spazio.
Disegno e foto
• Disegno generale
• Disegno del sistema zingaro e catena
• Disegno dell'impianto

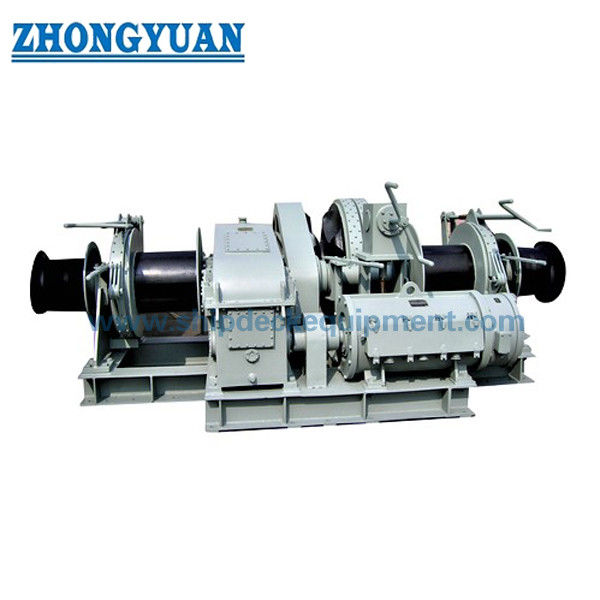

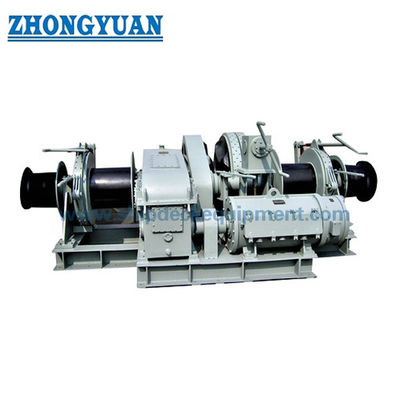

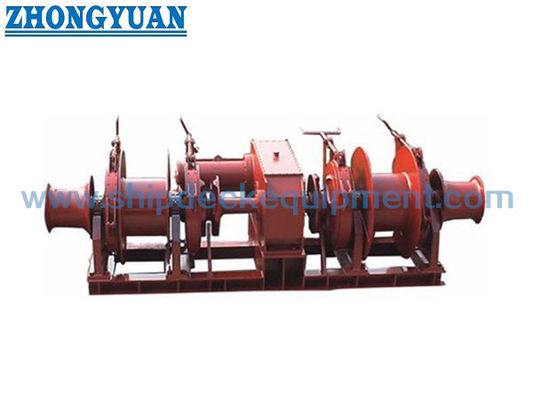

• Foto del prodotto
Informazioni sull'ordine
• MOQ: 1 unità
• Consegna: basata sul progetto
• Personalizzazione: disponibile
Domande frequenti
Q1: Qual è la funzione principale?
R: Manovra della catena di ancoraggio con sistema zingaro.
P2: Può gestire la corda?
R: Sì, tramite tamburo e testa di deformazione.
Q3: Quale grado di catena è supportato?
R: catene standard U2 e U3.
