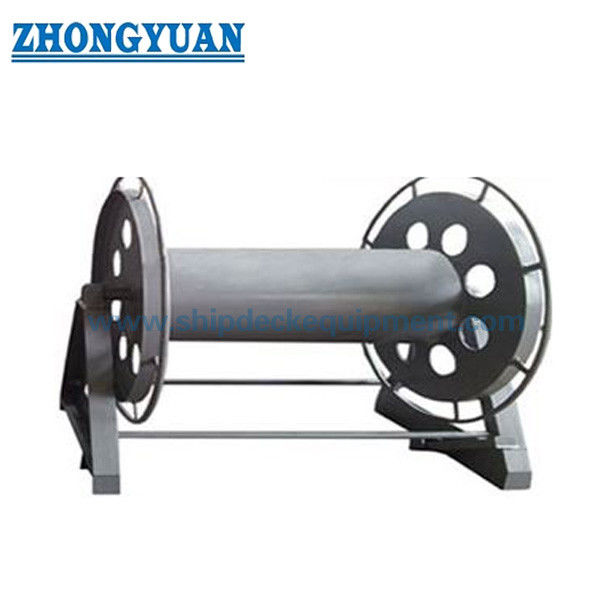

13–32 mm Bobina Compatta in Acciaio per Funi Metalliche senza Maniglia | Tipo CB/T 3468-92 AW per Stoccaggio Funi Metalliche a Bordo

13–32 mm Bobina compatta in acciaio per cavi d'acciaio senza maniglia | CB/T 3468-92 Tipo AW per lo stoccaggio di cavi d'acciaio a bordo nave

Panoramica del prodotto

La bobina per cavi d'acciaio di tipo AW è progettata per lo stoccaggio compatto di cavi d'acciaio marini dove non è richiesta una maniglia sporgente.

Il design senza maniglia mantiene il profilo della bobina semplice e compatto. Gli operatori ruotano la bobina afferrando il bordo esterno del tamburo, rendendola adatta per spazi sul ponte limitati e operazioni a bassa frequenza.

Rispetto alle bobine di tipo A azionate da maniglia, il tipo AW riduce le parti sporgenti e fornisce una struttura più semplice per applicazioni orientate allo stoccaggio.

La bobina è utilizzata solo per lo stoccaggio, non per il sollevamento o il traino. È adatta per cavi d'acciaio da 13 mm a 32 mm con una lunghezza di stoccaggio da 120 m a 190 m.

Una base imbullonata, un sistema di cuscinetti lubrificati, un freno opzionale o un perno di bloccaggio e una finitura liscia del bordo libero supportano uno stoccaggio sicuro e una più facile disposizione a bordo.

Specifiche rapide

• Diametro cavo d'acciaio applicabile: 13-32 mm -> Adatto per lo stoccaggio di cavi d'acciaio marini di piccole e medie dimensioni
• Funzionamento: Senza maniglia, funzionamento con presa del tamburo -> Gli operatori ruotano la bobina afferrando il bordo esterno del tamburo
• Struttura compatta: Nessuna maniglia sporgente -> Migliore per spazi sul ponte e aree di stoccaggio limitate
• Standard: CB/T 3468-92 Tipo AW -> Standard di riferimento per bobine per cavi d'acciaio marini
• Capacità tamburo: 120-190 m -> Selezionato in base al diametro del cavo e alla lunghezza di stoccaggio richiesta
• Freno / Bloccaggio: Freno a pedale o perno di bloccaggio disponibili -> Mantiene la bobina stabile durante lo stoccaggio
• Fissaggio base: Base imbullonata -> Installazione, rimozione e ricollocazione convenienti
• Struttura: Design con fori per la riduzione del peso -> Riduce il peso del prodotto mantenendo la resistenza strutturale
• Sistema di cuscinetti: Design con cuscinetti lubrificati -> Rotazione più facile e minore sforzo manuale
• Materiale: Acciaio dolce / acciaio inossidabile 304 / 316L -> Selezionato in base ai requisiti di corrosione e budget
• Trattamento superficiale: Zincatura a caldo / sabbiatura Sa2.5 + rivestimento epossidico / acciaio inossidabile lucidato -> Protezione dalla corrosione marina
• Certificazioni: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore

Parametri tecnici principali

Nota: Modello, dettagli del freno, disposizione della base e dimensioni del tamburo possono essere confermati in base ai disegni del progetto e alla disposizione del ponte della nave.

Guida alla selezione

Passaggio 1 - Confermare il diametro del cavo d'acciaio -> Selezionare AW13, AW17, AW21, AW26 o AW32 in base alla dimensione del cavo

Passaggio 2 - Confermare il requisito di spazio sul ponte compatto -> Selezionare AW quando non si preferisce una maniglia sporgente

Passaggio 3 - Confermare il metodo di funzionamento -> Gli operatori ruotano afferrando il bordo esterno del tamburo

Passaggio 4 - Confermare la lunghezza di stoccaggio -> Corrispondere alla capacità del tamburo da 120 m a 190 m

Passaggio 5 - Confermare il requisito di freno o bloccaggio -> Consigliato per uno stoccaggio sicuro e una condizione stabile a bordo

Passaggio 6 - Confermare il fissaggio della base e il rivestimento -> Base imbullonata e sistema di rivestimento secondo la disposizione del ponte della nave

Passaggio 7 - Confermare il requisito del certificato -> Certificato di prova del produttore o certificato di classe secondo la domanda del progetto

Struttura

Tamburo | Anima in tubo d'acciaio | Albero | Sistema di cuscinetti lubrificati | Telaio di supporto | Base imbullonata | Fori per la riduzione del peso | Freno a pedale / Perno di bloccaggio | Struttura compatta senza maniglia

Vantaggi di design e qualità

• Design senza maniglia -> Evita la maniglia sporgente e migliora la compattezza dello stoccaggio
• Funzionamento con presa del tamburo -> Gli operatori ruotano tenendo il bordo esterno del tamburo
• Struttura più semplice -> Meno parti operative esterne e stivaggio più facile
• Fori per la riduzione del peso -> Riducono il peso del prodotto senza influire sulla resistenza strutturale
• Freno a pedale o perno di bloccaggio -> Mantiene la bobina stabile durante lo stoccaggio o in condizioni di standby
• Sistema di cuscinetti lubrificati -> Rotazione fluida e minore sforzo manuale
• Base imbullonata -> Installazione, rimozione e ricollocazione convenienti
• Bordi liberi lisci -> Proteggono gli operatori da bordi taglienti e migliorano la sicurezza di manipolazione
• Superficie di contatto del cavo liscia -> Riduce il rischio di danni al cavo d'acciaio durante l'avvolgimento e lo stoccaggio

Attributi personalizzati

• Tipo di prodotto: Bobina compatta senza maniglia per stoccaggio cavi d'acciaio -> Utilizzata per lo stoccaggio di cavi d'acciaio marini, non per il sollevamento
• Standard: CB/T 3468-92 Tipo AW -> Standard di riferimento per bobine marine
• Cavo applicabile: Cavo d'acciaio da 13-32 mm -> Copre le esigenze di stoccaggio di diametri piccoli e medi
• Capacità: 120-190 m -> Selezionato in base al diametro del cavo e alla lunghezza di stoccaggio richiesta
• Funzionamento: Funzionamento con presa del tamburo -> Gli operatori ruotano tenendo il bordo esterno del tamburo
• Struttura: Nessuna maniglia sporgente -> Adatto per stoccaggio compatto e spazi sul ponte limitati
• Freno: Freno a pedale disponibile -> Migliora la stabilità di stoccaggio
• Bloccaggio: Perno di bloccaggio disponibile -> Mantiene la bobina sicura durante lo stoccaggio
• Installazione: Base imbullonata -> Montaggio e ricollocazione facili
• Materiale: Acciaio dolce / acciaio inossidabile 304 / 316L -> Selezionare in base ai requisiti di corrosione e budget
• Trattamento superficiale: Zincatura a caldo / rivestimento epossidico / acciaio inossidabile lucidato -> Protezione dalla corrosione marina
• Personalizzazione: Dimensioni del tamburo, disposizione della base, freno, perno di bloccaggio e materiale -> Supporta requisiti specifici del progetto
• Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore -> Supporta la documentazione del progetto e i requisiti di ispezione

Guida alla richiesta

Si prega di fornire diametro del cavo d'acciaio, lunghezza del cavo, requisito di spazio compatto, requisito di freno o bloccaggio, disposizione del fissaggio della base, materiale, trattamento superficiale e requisito di certificazione.

Non sei sicuro della dimensione corretta della bobina? Inviaci il diametro del cavo e la lunghezza di stoccaggio, e ti raccomanderemo una configurazione di bobina adatta.

Come funziona

Il cavo d'acciaio viene avvolto sul tamburo per lo stoccaggio. Gli operatori ruotano la bobina afferrando il bordo esterno del tamburo, mentre il sistema di cuscinetti supporta un movimento fluido. Il freno a pedale o il perno di bloccaggio fissano la bobina quando il cavo è immagazzinato o quando la bobina non è in funzione.

Applicazioni

Stoccaggio compatto di cavi d'acciaio sul ponte della nave | Spazio sul ponte limitato | Stoccaggio di cavi di ormeggio di riserva | Allestimento navi | Stoccaggio cavi in officina

Certificazioni e vantaggi

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore. I vantaggi includono struttura leggera, rotazione fluida, installazione con base imbullonata, sicurezza freno/bloccaggio, bordi liberi lisci e materiali/rivestimenti personalizzabili.

Disegno e foto

Disegno di disposizione generale e foto del prodotto

Ordinazione

Specificare: Modello Tipo AW, diametro cavo d'acciaio, lunghezza cavo, requisito di spazio compatto, requisito di freno o bloccaggio, materiale, trattamento superficiale, disposizione della base imbullonata, quantità e requisito di certificazione.

FAQ

D1: Perché scegliere la bobina senza maniglia AW?
A: Il tipo AW è adatto quando si preferisce una struttura compatta e meno parti sporgenti per applicazioni orientate allo stoccaggio.

D2: Come viene azionata la bobina senza maniglia?
A: Gli operatori ruotano la bobina afferrando il bordo esterno del tamburo. Il sistema di cuscinetti lubrificati supporta una rotazione fluida.

D3: Il tipo AW è migliore per spazi sul ponte limitati?
A: Sì. Il design senza maniglia riduce le parti sporgenti ed è più facile da disporre in aree di stoccaggio compatte.

D4: Questa bobina viene utilizzata per il sollevamento o il traino?
A: No. È una bobina di stoccaggio per cavi d'acciaio, non un verricello di sollevamento o un verricello di traino.

D5: Il trattamento superficiale può essere personalizzato?
A: Sì. Sono disponibili zincatura a caldo, sabbiatura Sa2.5 più rivestimento epossidico, acciaio inossidabile lucidato e rivestimenti personalizzati.
