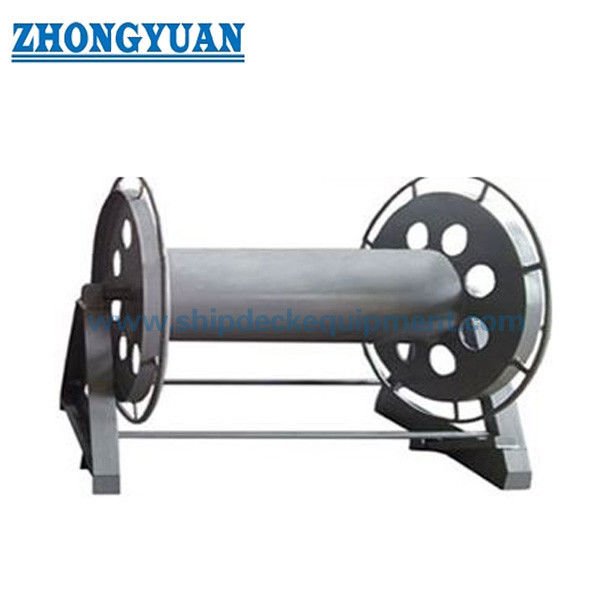

13-32mm Bobina Compatta per Fune d'Acciaio senza Maniglia | Stoccaggio Fune d'Acciaio con Presa a Tamburo sul Ponte della Nave

Bobina compatta in acciaio per fune metallica da 13-32 mm senza maniglia | Stoccaggio fune metallica con presa sul tamburo sul ponte della nave

Panoramica del prodotto

La bobina per fune metallica in acciaio tipo AW è progettata per lo stoccaggio compatto di funi metalliche in acciaio marine dove non è richiesta una maniglia sporgente.

Il design senza maniglia mantiene il profilo della bobina semplice e compatto. Gli operatori ruotano la bobina afferrando il bordo esterno del tamburo, rendendola adatta per spazi sul ponte limitati e operazioni a bassa frequenza.

Rispetto alle bobine di tipo A azionate a maniglia, il tipo AW riduce le parti sporgenti e fornisce una struttura più semplice per applicazioni orientate allo stoccaggio.

La bobina è utilizzata solo per lo stoccaggio, non per il sollevamento o il traino. È adatta per funi metalliche in acciaio da 13 mm a 32 mm con una lunghezza di stoccaggio da 120 m a 190 m.

Una base imbullonata, un sistema di cuscinetti lubrificati, un freno opzionale o un perno di bloccaggio e una finitura liscia del bordo libero supportano uno stoccaggio sicuro e una più facile disposizione a bordo.

Specifiche rapide

• Diametro fune metallica applicabile: 13-32 mm -> Adatto per lo stoccaggio di funi metalliche marine di piccole e medie dimensioni
• Funzionamento: Nessuna maniglia, funzionamento con presa sul tamburo -> Gli operatori ruotano la bobina afferrando il bordo esterno del tamburo
• Struttura compatta: Nessuna maniglia sporgente -> Migliore per spazi sul ponte e aree di stoccaggio limitate
• Standard: CB/T 3468-92 Tipo AW -> Standard di riferimento per bobine per fune metallica marina
• Capacità tamburo: 120-190 m -> Selezionato in base al diametro della fune e alla lunghezza di stoccaggio richiesta
• Freno / Bloccaggio: Freno a pedale o perno di bloccaggio disponibili -> Mantiene la bobina stabile durante lo stoccaggio
• Fissaggio base: Base imbullonata -> Installazione, rimozione e ricollocazione convenienti
• Struttura: Design con fori per riduzione peso -> Riduce il peso del prodotto mantenendo la resistenza strutturale
• Sistema cuscinetti: Design cuscinetti lubrificati -> Rotazione più facile e minore sforzo manuale
• Materiale: Acciaio dolce / acciaio inossidabile 304 / 316L -> Selezionato in base ai requisiti di corrosione e budget
• Trattamento superficiale: Zincatura a caldo / sabbiatura Sa2.5 + rivestimento epossidico / acciaio inossidabile lucidato -> Protezione dalla corrosione marina
• Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore

Parametri tecnici principali

Nota: Modello, dettagli del freno, disposizione della base e dimensioni del tamburo possono essere confermati in base ai disegni del progetto e alla disposizione del ponte della nave.

Guida alla selezione

Passo 1 - Confermare il diametro della fune metallica -> Selezionare AW13, AW17, AW21, AW26 o AW32 in base alla dimensione della fune

Passo 2 - Confermare il requisito di spazio sul ponte compatto -> Selezionare AW quando non si preferisce una maniglia sporgente

Passo 3 - Confermare il metodo di funzionamento -> Gli operatori ruotano afferrando il bordo esterno del tamburo

Passo 4 - Confermare la lunghezza di stoccaggio -> Corrispondere la capacità del tamburo da 120 m a 190 m

Passo 5 - Confermare il requisito di freno o bloccaggio -> Consigliato per uno stoccaggio sicuro e una condizione stabile a bordo

Passo 6 - Confermare il fissaggio della base e il rivestimento -> Base imbullonata e sistema di rivestimento secondo la disposizione del ponte della nave

Passo 7 - Confermare il requisito di certificazione -> Certificato di prova del produttore o certificato di classe secondo la domanda del progetto

Struttura

Tamburo | Anima tamburo tubo d'acciaio | Albero | Sistema cuscinetti lubrificati | Telaio di supporto | Base imbullonata | Fori per riduzione peso | Freno a pedale / Perno di bloccaggio | Struttura compatta senza maniglia

Vantaggi di design e qualità

• Design senza maniglia -> Evita la maniglia sporgente e migliora la compattezza dello stoccaggio
• Funzionamento con presa sul tamburo -> Gli operatori ruotano tenendo il bordo esterno del tamburo
• Struttura più semplice -> Meno parti operative esterne e stivaggio più facile
• Fori per riduzione peso -> Riducono il peso del prodotto senza influire sulla resistenza strutturale
• Freno a pedale o perno di bloccaggio -> Mantiene la bobina stabile durante lo stoccaggio o in condizioni di attesa
• Sistema cuscinetti lubrificati -> Rotazione fluida e minore sforzo manuale
• Base imbullonata -> Installazione, rimozione e ricollocazione convenienti
• Bordi liberi lisci -> Proteggono gli operatori da bordi taglienti e migliorano la sicurezza di manipolazione
• Superficie di contatto fune liscia -> Riduce il rischio di danni alla fune metallica durante l'avvolgimento e lo stoccaggio

Attributi personalizzati

• Tipo di prodotto: Bobina compatta in acciaio per fune metallica senza maniglia -> Utilizzata per lo stoccaggio di funi metalliche marine, non per il sollevamento
• Standard: CB/T 3468-92 Tipo AW -> Standard di riferimento per bobine marine
• Fune applicabile: Fune metallica in acciaio da 13-32 mm -> Copre le esigenze di stoccaggio di diametri piccoli e medi
• Capacità: 120-190 m -> Selezionato in base al diametro della fune e alla lunghezza di stoccaggio richiesta
• Funzionamento: Funzionamento con presa sul tamburo -> Gli operatori ruotano tenendo il bordo esterno del tamburo
• Struttura: Nessuna maniglia sporgente -> Adatto per stoccaggio compatto e spazi sul ponte limitati
• Freno: Freno a pedale disponibile -> Migliora la stabilità di stoccaggio
• Bloccaggio: Perno di bloccaggio disponibile -> Mantiene la bobina sicura durante lo stoccaggio
• Installazione: Base imbullonata -> Montaggio e ricollocazione facili
• Materiale: Acciaio dolce / acciaio inossidabile 304 / 316L -> Selezionare in base ai requisiti di corrosione e budget
• Trattamento superficiale: Zincatura a caldo / rivestimento epossidico / acciaio inossidabile lucidato -> Protezione dalla corrosione marina
• Personalizzazione: Dimensioni tamburo, disposizione base, freno, perno di bloccaggio e materiale -> Supporta requisiti specifici del progetto
• Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore -> Supporta la documentazione del progetto e i requisiti di ispezione

Guida alla richiesta

Si prega di fornire diametro fune metallica, lunghezza fune, requisito di spazio compatto, requisito di freno o bloccaggio, disposizione fissaggio base, materiale, trattamento superficiale e requisito di certificazione.

Non sei sicuro della dimensione corretta della bobina? Inviaci il diametro della fune e la lunghezza di stoccaggio, e ti raccomanderemo una configurazione di bobina adatta.

Come funziona

La fune metallica in acciaio viene avvolta sul tamburo per lo stoccaggio. Gli operatori ruotano la bobina afferrando il bordo esterno del tamburo, mentre il sistema di cuscinetti supporta un movimento fluido. Il freno a pedale o il perno di bloccaggio fissano la bobina quando la fune è immagazzinata o quando la bobina non è in funzione.

Applicazioni

Stoccaggio compatto fune metallica sul ponte della nave | Spazio sul ponte limitato | Stoccaggio fune di ormeggio di riserva | Allestimento imbarcazioni | Stoccaggio fune in officina

Certificazioni e vantaggi

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore. I vantaggi includono struttura leggera, rotazione fluida, installazione con base imbullonata, sicurezza freno/bloccaggio, bordi liberi lisci e materiali/rivestimenti personalizzabili.

Disegno e foto

Disegno di disposizione generale e foto del prodotto

Ordinazione

Specificare: Modello Tipo AW, diametro fune metallica, lunghezza fune, requisito di spazio compatto, requisito di freno o bloccaggio, materiale, trattamento superficiale, disposizione base imbullonata, quantità e requisito di certificazione.

FAQ

D1: Perché scegliere la bobina AW senza maniglia?
A: Il tipo AW è adatto quando si preferisce una struttura compatta e meno parti sporgenti per applicazioni orientate allo stoccaggio.

D2: Come viene azionata la bobina senza maniglia?
A: Gli operatori ruotano la bobina afferrando il bordo esterno del tamburo. Il sistema di cuscinetti lubrificati supporta una rotazione fluida.

D3: Il tipo AW è migliore per spazi sul ponte limitati?
A: Sì. Il design senza maniglia riduce le parti sporgenti ed è più facile da disporre in aree di stoccaggio compatte.

D4: Questa bobina viene utilizzata per sollevare o trainare?
A: No. È una bobina di stoccaggio per funi metalliche, non un verricello di sollevamento o un verricello di traino.

D5: Il trattamento superficiale può essere personalizzato?
A: Sì. Sono disponibili zincatura a caldo, sabbiatura Sa2.5 più rivestimento epossidico, acciaio inossidabile lucidato e rivestimenti personalizzati.
