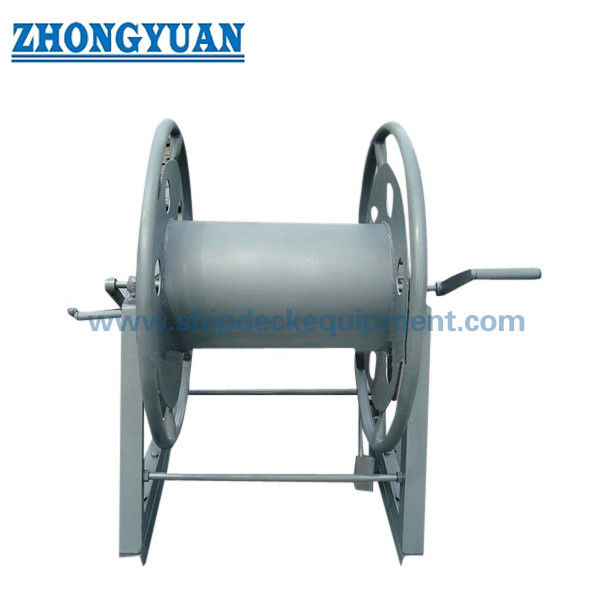

13–32 mm Bobina per fune d'acciaio con manico rimovibile | Tipo A CB/T 3468-92 per lo stoccaggio di funi d'acciaio a bordo nave

13 ¢ 32 mm bobina di filo di acciaio con maniglia rimovibile. CB/T 3468-92 Tipo A per lo stoccaggio di filo di acciaio a bordo.

Visualizzazione del prodotto

CB/T 3468-92 tipoe Una bobina di filo d'acciaio è progettata per lo stoccaggio di filo d'acciaio marittimo in cui è necessaria una comodità di funzionamento manuale.

La maniglia rimovibile può essere staccata dopo l'uso e può essere azionata dal lato sinistro o destro in base alla disposizione del ponte.

Rispetto ai rulli senza manico, il tipo A è più adatto per frequenti avvolgimenti e svolgimenti manuali perché il manico fornisce un migliore controllo della rotazione e riduce lo sforzo dell'operatore.

La bobina è utilizzata solo per lo stoccaggio, non per il sollevamento o il tiraggio.

Una base avvolgente, un sistema di cuscinetti lubrificati, un freno o un perno di blocco opzionali e una finitura liscia a bordo libero rendono il rullo più sicuro e più facile da usare sul ponte della nave.

Specificità rapide

• Diametro del filo di acciaio applicabile: 13-32 mm -> adatto per il deposito di fili di acciaio marini di piccole e medie dimensioni
• Funzionamento: maniglia rimovibile -> più facile svolta manuale e migliore controllo del funzionamento
• Posizione del manico: funzionamento a sinistra o a destra -> funzionamento flessibile in base alla disposizione del ponte
• Norma: CB/T 3468-92 Tipo A -> Norma di riferimento per la bobina del filo di filo di acciaio marino
• Capacità del tamburo: 120-190 m -> Selezionato in base al diametro della corda e alla lunghezza di stoccaggio richiesta
• Freno / blocco: freno a piedi o pin di blocco disponibili -> mantiene stabile il rullo durante lo stoccaggio
• Fissazione della base: base avvolta -> installazione, rimozione e spostamento convenienti
• Struttura: Progettazione di fori a riduzione di peso -> Riduce il peso del prodotto mantenendo la resistenza strutturale
• Disposizione del cuscinetto: design del cuscinetto lubrificato -> rotazione più facile e minore sforzo manuale
• Materiale: acciaio tenero / acciaio inossidabile 304 / 316L -> Selezionato in base alla corrosione e alle esigenze di bilancio
• Trattamento superficiale: galvanizzazione a caldo / Sa2.5 blasting + rivestimento epossidico / acciaio inossidabile lucido -> Protezione dalla corrosione marina
• Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore

Principali parametri tecnici

Nota: il modello, i dettagli dei freni, la disposizione della base e le dimensioni del tamburo possono essere confermati in base ai disegni del progetto e alla disposizione del ponte della nave.

Guida alla selezione

Passo 1 - Conferma del diametro della corda -> Selezionare A13, A17, A20.5, A26 o A32 a seconda delle dimensioni della corda

Passo 2 - Conferma della frequenza di funzionamento manuale -> Selezionare il tipo A quando è necessario un'avvolgimento e un'avvolgimento frequenti

Passaggio 3 - Conferma del lato di funzionamento della maniglia -> La maniglia rimovibile può essere disposta per il funzionamento a sinistra o a destra

Fase 4 - Conferma della lunghezza di stoccaggio -> Capacità del tamburo di corrispondenza da 120 m a 190 m

Fase 5 - Conferma del requisito di frenata o blocco -> raccomandato per una conservazione sicura e una condizione stabile a bordo

Fase 6 - Conferma del fissaggio della base e del rivestimento -> Sistema di base e rivestimento avvitato secondo la disposizione del ponte della nave

Fase 7 - Conferma dei requisiti del certificato -> Certificato di prova del produttore o certificato di classe in base alle richieste del progetto

Struttura

Tambo. Tubo d'acciaio. Tambo nucleo. Albero. Arredamento del cuscinetto lubrificato. Maniglia rimovibile. Cornice di supporto.

Vantaggi di design e qualità

• Maniglia rimovibile -> Può essere rimossa dopo il funzionamento per risparmiare spazio e ridurre le interferenze
• Funzionamento lato sinistro/destro -> Supporta il funzionamento manuale flessibile in base al layout del ponte
• Migliore controllo della rotazione -> Adatto per frequenti avvolgimenti e svolgimenti manuali
• Fori di riduzione del peso -> Ridurre il peso del prodotto senza compromettere la resistenza strutturale
• Freno a piedi o pin di blocco -> mantiene stabile il rullo durante lo stoccaggio o la condizione di standby
• Disposizione del cuscinetto lubrificato -> rotazione liscia e minore sforzo manuale
• Base avvitata -> Comodo installazione, rimozione e spostamento
• Bordi liberi lisci -> Protegge gli operatori dai bordi affilati e migliora la sicurezza di movimentazione
• Superficie di contatto liscia della corda -> Riduce il rischio di danni alla corda durante l'avvolgimento e lo stoccaggio

Attributi personalizzati

• Tipo di prodotto: bobina di stoccaggio di funi di acciaio con manico rimovibile -> utilizzato per lo stoccaggio manuale di funi di acciaio marittimo, non per il sollevamento
• Norma: CB/T 3468-92 Tipo A -> Norma di riferimento per bobine marine
• Corde applicabili: corde di acciaio da 13 a 32 mm -> copre le esigenze di stoccaggio di piccolo e medio diametro
• Capacità: 120-190 m -> Selezionato in base al diametro della corda e alla lunghezza di stoccaggio richiesta
• Disposizione del manico: manico rimovibile -> supporta il funzionamento a sinistra o a destra
• Freno: freno a piedi disponibile -> Migliora la stabilità del deposito
• Bloccaggio: Pin di bloccaggio disponibile -> Mantenere il rullo sicuro durante lo stoccaggio
• Installazione: base avvolta -> facile montaggio e spostamento
• Materiale: acciaio tenero / acciaio inossidabile 304 / 316L -> Selezionare in base alla corrosione e ai requisiti di bilancio
• Trattamento superficiale: galvanizzazione a caldo / rivestimento epossidico / acciaio inossidabile lucido -> protezione dalla corrosione marina
• Personalizzazione: dimensione del tamburo, disposizione della base, freno, pin di blocco, maniglia e materiale -> Supporta le esigenze specifiche del progetto
• Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate -> Supporta la documentazione del progetto e i requisiti di ispezione

Guida alla ricerca

Indicare il diametro della corda, la lunghezza della corda, il lato di funzionamento preferito della maniglia, il requisito di frenatura o blocco, la disposizione di fissaggio della base, il materiale, il trattamento superficiale e il requisito di certificazione.

Se non siete sicuri della dimensione corretta della bobina, inviateci il diametro della corda e la lunghezza di stoccaggio, e vi consiglieremo una configurazione di bobina adatta.

Come funziona

La corda di filo d'acciaio è avvolta sul tamburo con il manubrio manuale.La disposizione del cuscinetto consente una rotazione agevole, e il freno o il perno di blocco fissano il rullo quando la corda è immagazzinata.

Applicazioni

Stoccaggio della corda su coperta di nave Frequente movimentazione manuale della corda Stoccaggio di filo di ormeggio di ricambio Attrezzatura della nave Stoccaggio della corda in officina

Certificazioni e vantaggi

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore.bordi liberi lisci e materiali/rivestimenti personalizzabili.

Disegno e foto

Disegno generale e foto del prodotto

Ordinazione

Specificare: modello di tipo A, diametro del filo, lunghezza del filo, lato di funzionamento del manico, requisiti di frenatura o blocco, materiale, trattamento superficiale, disposizione della base avvitata,quantitativo e requisiti di certificazione.

Domande frequenti

D1: Perché scegliere il tipo A con maniglia rimovibile?
R: Il tipo A è adatto quando gli operatori hanno bisogno di una rotazione manuale più facile e di un controllo migliore durante un'avvolgimento o un'avvolgimento frequenti.

D2: La maniglia può essere utilizzata da entrambi i lati?
R: Sì, la maniglia rimovibile può essere disposta per il funzionamento a sinistra o a destra a seconda della disposizione del ponte.

D3: La maniglia può essere rimossa dopo l'uso?
R: Sì, la maniglia staccabile può essere rimossa per risparmiare spazio e ridurre le interferenze durante lo stoccaggio.

D4: Questo rullo è usato per sollevare o tirare?
R: No. Si tratta di una bobina di stoccaggio per la corda di filo d'acciaio, non di un verricello di sollevamento o di rimorchio.

Q5: Il trattamento superficiale può essere personalizzato?
R: Sì. Sono disponibili galvanizzazione a caldo, blasting Sa2.5 e rivestimento epossidico, acciaio inossidabile lucido e rivestimento personalizzato.

sono disponibili anche rivestimenti epossidici, acciaio inossidabile levigato e trattamenti superficiali personalizzati.
