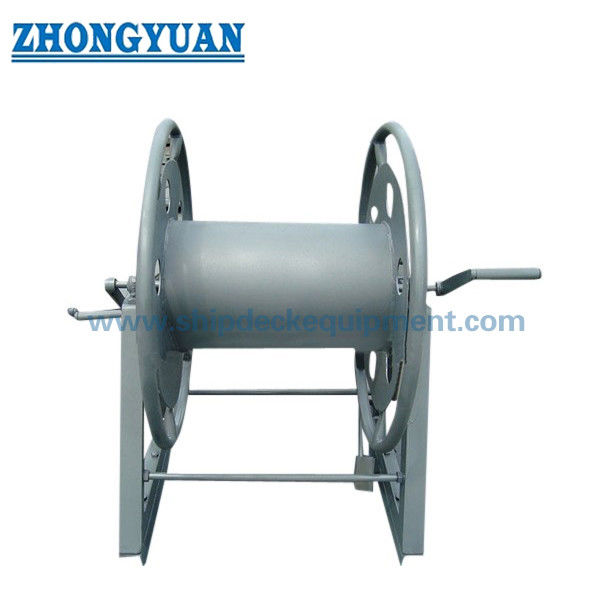

13-32mm bobina di filo d'acciaio con maniglia rimovibile.

Bobina per cavo d'acciaio da 13-32 mm con maniglia rimovibile | Stoccaggio manuale di cavi d'acciaio sul ponte di una nave

Panoramica del prodotto

La bobina per cavi d'acciaio di tipo A è progettata per lo stoccaggio di cavi d'acciaio marini dove è richiesta la comodità di funzionamento manuale.

La maniglia rimovibile può essere staccata dopo l'uso e può essere azionata sia dal lato sinistro che da quello destro in base alla disposizione del ponte.

Rispetto alle bobine senza maniglia, il tipo A è più adatto per l'avvolgimento e lo svolgimento manuale frequente perché la maniglia offre un migliore controllo della rotazione e riduce lo sforzo dell'operatore.

La bobina è utilizzata solo per lo stoccaggio, non per il sollevamento o il traino. È adatta per cavi d'acciaio da 13 mm a 32 mm con una lunghezza di stoccaggio da 120 m a 190 m.

Una base imbullonata, un sistema di cuscinetti lubrificati, un freno o un perno di bloccaggio opzionale e una finitura liscia del bordo libero rendono la bobina più sicura e facile da usare sul ponte della nave.

Specifiche rapide

• Diametro cavo d'acciaio applicabile: 13-32 mm -> Adatto per lo stoccaggio di cavi d'acciaio marini di piccole e medie dimensioni
• Funzionamento: Maniglia rimovibile -> Rotazione manuale più facile e migliore controllo operativo
• Posizione maniglia: Funzionamento lato sinistro o destro -> Funzionamento flessibile in base alla disposizione del ponte
• Standard: CB/T 3468-92 Tipo A -> Standard di riferimento per bobine per cavi d'acciaio marini
• Capacità tamburo: 120-190 m -> Selezionato in base al diametro del cavo e alla lunghezza di stoccaggio richiesta
• Freno / Bloccaggio: Freno a pedale o perno di bloccaggio disponibile -> Mantiene la bobina stabile durante lo stoccaggio
• Fissaggio base: Base imbullonata -> Installazione, rimozione e ricollocazione convenienti
• Struttura: Design con fori per la riduzione del peso -> Riduce il peso del prodotto mantenendo la resistenza strutturale
• Sistema cuscinetti: Design con cuscinetti lubrificati -> Rotazione più facile e minore sforzo manuale
• Materiale: Acciaio dolce / acciaio inossidabile 304 / 316L -> Selezionato in base ai requisiti di corrosione e budget
• Trattamento superficiale: Zincatura a caldo / sabbiatura Sa2.5 + rivestimento epossidico / acciaio inossidabile lucidato -> Protezione dalla corrosione marina
• Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore

Parametri tecnici principali

Nota: Modello, dettagli del freno, disposizione della base e dimensioni del tamburo possono essere confermati in base ai disegni del progetto e alla disposizione del ponte della nave.

Guida alla selezione

Passo 1 - Confermare il diametro del cavo d'acciaio -> Selezionare A13, A17, A20.5, A26 o A32 in base alla dimensione del cavo

Passo 2 - Confermare la frequenza di funzionamento manuale -> Selezionare il Tipo A quando è richiesto avvolgimento e svolgimento frequente

Passo 3 - Confermare il lato di azionamento della maniglia -> La maniglia rimovibile può essere disposta per il funzionamento sul lato sinistro o destro

Passo 4 - Confermare la lunghezza di stoccaggio -> Corrispondere alla capacità del tamburo da 120 m a 190 m

Passo 5 - Confermare il requisito di freno o bloccaggio -> Consigliato per uno stoccaggio sicuro e una condizione stabile a bordo

Passo 6 - Confermare il fissaggio della base e il rivestimento -> Base imbullonata e sistema di rivestimento in base alla disposizione del ponte della nave

Passo 7 - Confermare il requisito di certificazione -> Certificato di prova del produttore o certificato di classe in base alla domanda del progetto

Struttura

Tamburo | Anima tamburo in tubo d'acciaio | Albero | Sistema cuscinetti lubrificati | Maniglia rimovibile | Telaio di supporto | Base imbullonata | Fori per riduzione peso | Freno a pedale / Perno di bloccaggio

Vantaggi di design e qualità

• Maniglia rimovibile -> Può essere rimossa dopo l'uso per risparmiare spazio e ridurre le interferenze
• Funzionamento lato sinistro/destro -> Supporta un funzionamento manuale flessibile in base alla disposizione del ponte
• Migliore controllo della rotazione -> Adatto per avvolgimento e svolgimento manuale frequente
• Fori per riduzione peso -> Riducono il peso del prodotto senza influire sulla resistenza strutturale
• Freno a pedale o perno di bloccaggio -> Mantiene la bobina stabile durante lo stoccaggio o in condizioni di standby
• Sistema cuscinetti lubrificati -> Rotazione fluida e minore sforzo manuale
• Base imbullonata -> Installazione, rimozione e ricollocazione convenienti
• Bordi lisci -> Proteggono gli operatori da spigoli vivi e migliorano la sicurezza di manipolazione
• Superficie di contatto cavo liscia -> Riduce il rischio di danni al cavo d'acciaio durante l'avvolgimento e lo stoccaggio

Attributi personalizzati

• Tipo di prodotto: Bobina di stoccaggio per cavi d'acciaio con maniglia rimovibile -> Utilizzata per lo stoccaggio manuale di cavi d'acciaio marini, non per il sollevamento
• Standard: CB/T 3468-92 Tipo A -> Standard di riferimento per bobine marine
• Cavo applicabile: Cavo d'acciaio da 13-32 mm -> Copre le esigenze di stoccaggio di diametri piccoli e medi
• Capacità: 120-190 m -> Selezionato in base al diametro del cavo e alla lunghezza di stoccaggio richiesta
• Disposizione maniglia: Maniglia rimovibile -> Supporta il funzionamento sul lato sinistro o destro
• Freno: Freno a pedale disponibile -> Migliora la stabilità di stoccaggio
• Bloccaggio: Perno di bloccaggio disponibile -> Mantiene la bobina sicura durante lo stoccaggio
• Installazione: Base imbullonata -> Montaggio e ricollocazione facili
• Materiale: Acciaio dolce / acciaio inossidabile 304 / 316L -> Selezionato in base ai requisiti di corrosione e budget
• Trattamento superficiale: Zincatura a caldo / rivestimento epossidico / acciaio inossidabile lucidato -> Protezione dalla corrosione marina
• Personalizzazione: Dimensioni tamburo, disposizione base, freno, perno di bloccaggio, maniglia e materiale -> Supporta requisiti specifici del progetto
• Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore -> Supporta la documentazione del progetto e i requisiti di ispezione

Guida alla richiesta

Si prega di fornire diametro del cavo d'acciaio, lunghezza del cavo, lato di funzionamento preferito della maniglia, requisito di freno o bloccaggio, disposizione del fissaggio della base, materiale, trattamento superficiale e requisito di certificazione.

Non sei sicuro della dimensione corretta della bobina? Inviaci il diametro del cavo e la lunghezza di stoccaggio, e ti raccomanderemo una configurazione di bobina adatta.

Come funziona

Il cavo d'acciaio viene avvolto sul tamburo tramite azionamento manuale con maniglia. La maniglia rimovibile fornisce leva di rotazione e può essere installata sul lato sinistro o destro. Il sistema di cuscinetti consente una rotazione fluida e il freno o il perno di bloccaggio fissano la bobina quando il cavo è immagazzinato.

Applicazioni

Stoccaggio cavi d'acciaio sul ponte di navi | Gestione manuale frequente dei cavi | Stoccaggio cavi di ormeggio di riserva | Allestimento navi | Stoccaggio cavi in officina

Certificazioni e vantaggi

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore. I vantaggi includono struttura leggera, rotazione fluida, installazione con base imbullonata, sicurezza freno/bloccaggio, bordi lisci e materiali/rivestimenti personalizzabili.

Disegno e foto

Disegno di assieme generale e foto del prodotto

Ordinazione

Specificare: Modello Tipo A, diametro cavo d'acciaio, lunghezza cavo, lato di funzionamento maniglia, requisito di freno o bloccaggio, materiale, trattamento superficiale, disposizione base imbullonata, quantità e requisito di certificazione.

FAQ

D1: Perché scegliere il Tipo A con maniglia rimovibile?
A: Il Tipo A è adatto quando gli operatori necessitano di una rotazione manuale più facile e di un migliore controllo durante l'avvolgimento o lo svolgimento frequente.

D2: La maniglia può essere utilizzata da entrambi i lati?
A: Sì. La maniglia rimovibile può essere disposta per il funzionamento sul lato sinistro o destro a seconda della disposizione del ponte.

D3: La maniglia può essere rimossa dopo l'uso?
A: Sì. La maniglia staccabile può essere rimossa per risparmiare spazio e ridurre le interferenze durante lo stoccaggio.

D4: Questa bobina viene utilizzata per il sollevamento o il traino?
A: No. È una bobina di stoccaggio per cavi d'acciaio, non un verricello di sollevamento o un verricello di traino.

D5: Il trattamento superficiale può essere personalizzato?
A: Sì. Sono disponibili zincatura a caldo, sabbiatura Sa2.5 più rivestimento epossidico, acciaio inossidabile lucidato e rivestimento personalizzato.
