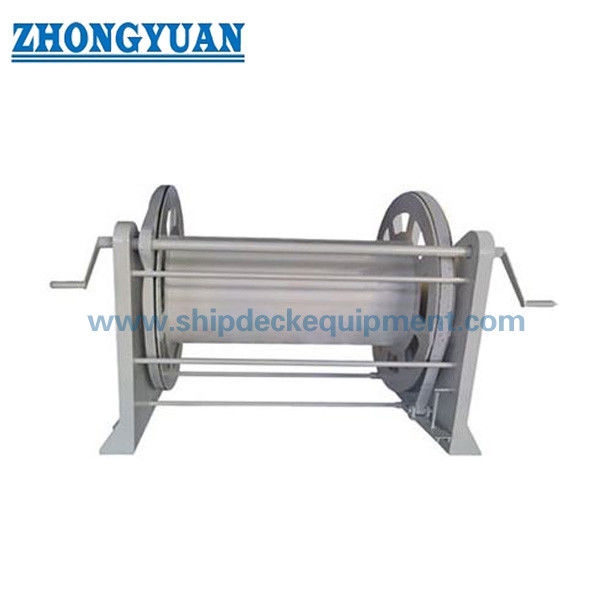

56mm Bobina di Fune d'Acciaio a Due Maniglie con Freno | Stoccaggio di Fune di Grande Diametro sul Ponte della Nave

Bobina in acciaio per fune metallica a due maniglie da 56 mm con freno | Stoccaggio di funi metalliche di grande diametro sul ponte di una nave

Panoramica del prodotto

La bobina in acciaio per fune metallica a due maniglie di tipo C è progettata per lo stoccaggio e la movimentazione manuale di funi metalliche marine di grande diametro sul ponte di una nave.

Il modello C56 è adatto per funi metalliche in acciaio da 56 mm con una capacità di stoccaggio del tamburo di 300 m. Si tratta di una bobina di stoccaggio, non di un verricello di sollevamento o traino.

Due maniglie consentono a due membri dell'equipaggio di operare contemporaneamente, migliorando il controllo e riducendo lo sforzo manuale durante l'avvolgimento e lo svolgimento.

La bobina utilizza una robusta struttura prefabbricata, una base imbullonata, un dispositivo frenante e un funzionamento a ingranaggi per garantire uno stoccaggio stabile, un'installazione conveniente e un uso sicuro a bordo.

Il sistema di ingranaggi utilizza componenti in acciaio forgiato, con superfici dell'anello dentato rettificate e migliorate in durezza per un funzionamento più fluido e una migliore resistenza all'usura. I fori di riduzione del peso riducono il peso del prodotto senza comprometterne la resistenza strutturale.

Specifiche rapide

• Standard: CB/T 3468-92 Tipo C -> Standard di riferimento per bobine di funi metalliche marine
• Modello: Tipo C / C56 -> Progettato per lo stoccaggio di funi metalliche di grande diametro
• Diametro fune metallica applicabile: 56 mm -> Adatto per lo stoccaggio di funi metalliche pesanti
• Capacità tamburo: 300 m -> Stocca lunghe funi metalliche sul ponte
• Funzionamento: Due maniglie -> Consente a due membri dell'equipaggio di operare insieme
• Freno: Disponibile -> Mantiene la bobina stabile durante lo stoccaggio
• Base: Installazione imbullonata -> Fissaggio, spostamento e sostituzione facili
• Materiale ingranaggi: Acciaio forgiato -> Maggiore resistenza e resistenza all'usura
• Anello dentato: Rettificato e con durezza migliorata -> Funzionamento fluido e maggiore durata
• Fori di riduzione del peso: Progettati sull'anello dentato -> Riduce il peso senza compromettere la resistenza strutturale
• Opzioni materiali: Acciaio dolce / acciaio inossidabile 304 / 316L -> Selezionare in base ai requisiti di corrosione
• Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore

Parametri tecnici principali

Guida alla selezione

Passo 1 - Confermare il diametro della fune -> C56 è selezionato per funi metalliche in acciaio da 56 mm

Passo 2 - Confermare la lunghezza di stoccaggio -> La capacità standard del tamburo è di 300 m

Passo 3 - Confermare il metodo di funzionamento -> Si raccomandano due maniglie per la movimentazione di funi di grande diametro

Passo 4 - Confermare il requisito del freno -> Si raccomanda un freno per uno stoccaggio stabile e una movimentazione sicura

Passo 5 - Confermare l'installazione -> La disposizione della base imbullonata deve corrispondere alla fondazione del ponte della nave

Passo 6 - Confermare materiale e rivestimento -> Si possono selezionare acciaio dolce, acciaio inossidabile o rivestimento personalizzato

Struttura

Tamburo | Albero | Telaio di supporto | Due maniglie | Dispositivo frenante | Ingranaggio in acciaio forgiato | Anello dentato rettificato | Base imbullonata | Fori di riduzione del peso

Vantaggi di progettazione e qualità

• Funzionamento a due maniglie -> Due membri dell'equipaggio possono operare insieme, migliorando il controllo e riducendo lo sforzo manuale
• Dispositivo frenante -> Impedisce la rotazione della bobina durante lo stoccaggio e migliora la sicurezza
• Ingranaggio rotante in acciaio forgiato -> Migliora la resistenza alla trasmissione e all'usura
• Anello dentato rettificato con miglioramento della durezza -> Offre un funzionamento più fluido e una maggiore durata
• Fori di riduzione del peso -> Riducono il peso della bobina senza comprometterne la resistenza strutturale
• Base imbullonata -> Conveniente per l'installazione, lo spostamento e la sostituzione sul ponte della nave
• Albero e parti rotanti lubrificati -> Rotazione più fluida e funzionamento manuale più facile
• Superficie liscia senza sbavature o spigoli vivi -> Protegge la fune metallica e migliora la sicurezza di movimentazione

Attributi personalizzati

• Tipo di prodotto: Bobina di stoccaggio per fune metallica a due maniglie -> Utilizzata per lo stoccaggio di funi metalliche marine, non per il sollevamento
• Standard: CB/T 3468-92 -> Standard di riferimento per bobine marine
• Modello: Tipo C / C56 -> Configurazione per lo stoccaggio di funi metalliche di grande diametro
• Fune applicabile: Fune metallica marina di grande diametro -> Adatta per applicazioni di stoccaggio sul ponte
• Diametro fune metallica: Fino a 56 mm -> Corrisponde alla selezione del modello C56
• Capacità: Fino a 300 m -> Supporta lo stoccaggio di funi lunghe
• Funzionamento: Funzionamento manuale a due maniglie -> Due membri dell'equipaggio possono operare insieme
• Freno: Disponibile -> Migliora la stabilità di stoccaggio e la sicurezza operativa
• Installazione: Base imbullonata -> Fissaggio, spostamento e sostituzione convenienti
• Materiale: Acciaio dolce / acciaio inossidabile 304 / 316L -> Selezionare in base ai requisiti di corrosione e budget
• Trattamento superficiale: Sabbiatura Sa2.5 + rivestimento epossidico / acciaio inossidabile lucidato / personalizzato -> Protezione dalla corrosione marina
• Personalizzazione: Dimensioni del tamburo, disposizione della base, freno, rivestimento e materiale -> Supporta requisiti specifici del progetto
• Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore -> Supporta la documentazione del progetto e i requisiti di ispezione

Guida alla richiesta

Si prega di fornire diametro della fune metallica, lunghezza della fune, modello richiesto, requisito del freno, disposizione del fissaggio della base, materiale, sistema di rivestimento e requisito di certificazione.

Non sei sicuro della dimensione corretta della bobina? Invia il diametro e la lunghezza della fune e ti raccomanderemo una configurazione di bobina adatta.

Come funziona

La fune metallica viene avvolta sul tamburo. Due maniglie azionano manualmente la bobina attraverso il sistema di ingranaggi, consentendo una rotazione controllata. Il freno mantiene la bobina in posizione quando la fune è immagazzinata o quando la bobina non è in funzione.

Applicazioni

Stoccaggio di funi metalliche sul ponte di navi | Stoccaggio di funi di ormeggio | Attrezzature marine sul ponte | Movimentazione funi in cantiere e a bordo

Certificazioni e vantaggi

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore. I vantaggi includono funzionamento a due persone, bloccaggio del freno, ingranaggio in acciaio forgiato, design leggero dell'anello dentato, installazione con base imbullonata e materiali personalizzabili.

Disegno e foto

Disegno di assieme generale e foto del prodotto

Ordinazione

Specificare: modello C56, diametro fune metallica, lunghezza fune, materiale, freno, disposizione della base, rivestimento, quantità e requisito di certificazione.

FAQ

D1: Questa bobina viene utilizzata per sollevare o trainare?
R: No. Questo prodotto è progettato per lo stoccaggio di funi metalliche, non per operazioni di sollevamento, rimorchio o traino.

D2: Perché il Tipo C utilizza due maniglie?
R: Il design a due maniglie consente a due membri dell'equipaggio di operare insieme, riducendo lo sforzo manuale e migliorando il controllo durante la movimentazione di funi metalliche di grande diametro.

D3: Perché è necessario un freno su una bobina di stoccaggio?
R: Il freno impedisce la rotazione indesiderata del tamburo e mantiene stabile la fune durante lo stoccaggio, il trasporto o la condizione di attesa.

D4: Perché utilizzare ingranaggi in acciaio forgiato e anello dentato temprato?
R: Gli ingranaggi forgiati e le superfici dell'anello dentato temprate e rettificate migliorano la resistenza alla trasmissione, la fluidità di rotazione e la resistenza all'usura.

D5: La dimensione della bobina può essere personalizzata?
R: Sì. Le dimensioni del tamburo, la disposizione della base, il freno, il rivestimento e il materiale possono essere personalizzati in base al diametro della fune, alla lunghezza di stoccaggio e alla disposizione del ponte della nave.
