Passacavo universale Marine a 3 rulli per la guida della fune di ormeggio di navi compatte | CB/T 3062 Tipo A

Panoramica del prodotto

Marine 3 Roller Universal Fairlead è un passacavo a rulli compatto ed economico utilizzato per applicazioni di base di ormeggio di navi e di guida di funi di coperta. CB/T 3062 Tipo A è progettato con due rulli verticali e un rullo orizzontale inferiore, che aiutano la fune a scorrere agevolmente da tre direzioni riducendo al contempo il contatto diretto della fune con la struttura del ponte.

Rispetto ai passacavi a 5, 7 o 9 rulli, il tipo a 3 rulli non è destinato a rappresentare una disposizione complessa multidirezionale per carichi pesanti. Il suo valore è una struttura più semplice, un ingombro di installazione ridotto, una manutenzione più semplice e costi di progetto inferiori, che lo rendono adatto a imbarcazioni di piccole e medie dimensioni, posizioni di ormeggio ausiliarie e layout generali di guida della fune dove il percorso della fune è relativamente libero.

Specifiche rapide

• Tipo di prodotto: CB/T 3062 Passacavo universale a 3 rulli tipo A → passacavo di base compatto per la guida della corda di ormeggio della nave.

• Disposizione dei rulli: 2 rulli verticali + 1 rullo orizzontale inferiore → guida la fune da tre direzioni pratiche e riduce l'attrito locale.

• Gamma di dimensioni nominali: da 100 a 320 → copre diametri di fune in acciaio da 14 a 44 mm e diametri di fune in nylon da 36 a 100 mm.

• Intervallo SWL: da 54 a 533 kN secondo la tabella dei parametri fornita → la selezione della dimensione deve seguire il disegno della nave e la disposizione di ormeggio.

• Intervallo di peso: da 112 a 2122 kg → utile per la sistemazione del ponte, il sollevamento durante l'installazione, l'imballaggio e la stima del trasporto.

• Opzioni materiali: acciaio C-Mn, acciaio dolce o acciaio inossidabile in base all'ordine → il materiale finale e l'ambito del certificato devono essere confermati prima del preventivo.

• Trattamento superficiale: sabbiatura a Sa2.5/S2.5 come specificato + shop primer epossidico, rivestimento zincato, lucidato o personalizzato → selezionato in base al sistema di rivestimento del recipiente.

• Posizionamento: soluzione economica a 3 rulli per la guida base della fune → diverso posizionamento del prodotto dei passacavi multirullo a 5 / 7 / 9 rulli.

Principali parametri tecnici

Parametri principali della pagina web per Passacavo universale a 3 rulli CB/T 3062 Tipo A. Le dimensioni sono espresse in mm salvo diversa indicazione.

Guida alla selezione e alla richiesta

• Fase 1: confermare il CB/T 3062 Tipo A e la dimensione nominale in base al disegno del recipiente, al diametro della fune in acciaio o al diametro della fune in nylon.

• Passaggio 2: confermare la direzione di conduzione della fune e la posizione di installazione. Questo tipo a 3 rulli è adatto per la guida di funi di base piuttosto che per percorsi di funi complessi multiangolo per carichi pesanti.

• Fase 3: confermare i requisiti SWL, il tipo di fune, il diametro della fune, la disposizione dell'impalcato e lo spazio disponibile sulle fondamenta prima della produzione.

• Passaggio 4: confermare la richiesta di materiale: acciaio C-Mn, acciaio dolce, acciaio inossidabile o materiale specificato dal progetto.

• Passaggio 5: confermare il trattamento superficiale: sabbiatura e shop primer, finitura zincata, superficie in acciaio inossidabile lucidato o sistema di rivestimento marino completo.

• Passaggio 6: confermare i requisiti del certificato, la quantità, la destinazione, i tempi di consegna richiesti e fornire il disegno dell'imbarcazione o le foto di riferimento, se disponibili.

Struttura

Due rulli verticali | Un rullo orizzontale inferiore | Telaio portante compatto | Alberi a rulli | Posizione della boccola/cuscinetto da confermare | Fondazione su ponte | Rivestimento marino o trattamento superficiale specificato dal progetto

Vantaggi di progettazione, installazione e manutenzione

• La disposizione a 3 rulli fornisce un semplice passacavo per le normali posizioni di ormeggio dove non è richiesto un passacavo completo a più rulli.

• La struttura compatta aiuta a ridurre lo spazio occupato sul ponte, rendendolo adatto per imbarcazioni di piccole e medie dimensioni o per luoghi di ormeggio ausiliari.

• I rulli riducono il contatto diretto della fune con le strutture fisse in acciaio, contribuendo a ridurre l'attrito e proteggendo la superficie della fune durante le operazioni di ormeggio.

• La disposizione di tipo A con due rulli verticali e un rullo orizzontale inferiore supporta la guida della fune da direzioni pratiche a livello del ponte.

• Rispetto ai passacavi con un numero maggiore di rulli, la struttura è più facile da ispezionare, riverniciare, lubrificare e manutenere.

• Il materiale, il rivestimento e l'ambito del certificato possono essere organizzati in base all'ordine, alle specifiche dell'imbarcazione e alla procedura di approvazione della classe.

Attributi personalizzati

• Standard: CB/T 3062-2011 Tipo A → utilizzato quando le specifiche del progetto richiedono lo standard universale cinese per i passacavi marini.

• Posizionamento del prodotto: passacavo compatto di base a 3 rulli → adatto per la guida di funi ordinarie, non per applicazioni complesse a 9 rulli multidirezionali.

• Quantità di rulli: 3 rulli → due rulli verticali e un rullo orizzontale inferiore per una struttura di guida semplice ed economica.

• Gamma di funi: fune in acciaio 14–44 mm/fune in nylon 36–100 mm → selezionare in base al piano di ormeggio dell'imbarcazione e alle specifiche della fune.

• SWL: 54–533 kN in base alla dimensione nominale → non sostituiscono la verifica del progetto, la revisione della struttura dell'impalcato o l'approvazione della classe dove richiesto.

• Materiale: acciaio C-Mn/acciaio dolce/acciaio inossidabile → qualità finale, tracciabilità e certificato devono essere confermati prima dell'ordine.

• Trattamento superficiale: sabbiatura + shop primer/zincato/lucidato/personalizzato → il sistema di rivestimento deve soddisfare i requisiti di protezione dalla corrosione della nave.

• Requisito del certificato: disponibile in base ai requisiti del progetto → il certificato di classe e la testimonianza di ispezione sono soggetti all'ambito dell'ordine e all'approvazione della classe.

Come funziona

La fune si avvicina al passacavo → I rulli verticali e orizzontali guidano il percorso della fune → La rotazione dei rulli riduce l'attrito diretto → Il carico della fune viene trasferito attraverso il telaio del passacavo alla fondazione del ponte → L'ispezione e la lubrificazione mantengono affidabile il movimento dei rulli

Applicazioni

Sistema di ormeggio per navi | Guida della fune del ponte | Navi piccole e medie | Barche da lavoro | Navi interne | Posti di ormeggio ausiliari | Cavo della fune del verricello | Progetti di nuova costruzione e sostituzione

Certificazioni e vantaggi

I certificati possono essere organizzati in base ai requisiti del progetto, all'ambito di ispezione, alla tracciabilità dei materiali e alla procedura di approvazione della società di classificazione.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova dei produttori.

Disegni e foto

Domande frequenti

Q1: Qual è il posizionamento principale di un passacavo a 3 rulli?

A1: Un passacavo a 3 rulli è un prodotto di guida della fune base, compatto ed economico per le normali posizioni di ormeggio delle navi. Non è la stessa cosa dei passacavi a 5, 7 o 9 rulli utilizzati per percorsi su fune più complessi.

Q2: Come deve essere selezionata la dimensione nominale corretta?

A2: Selezionare la dimensione in base al tipo di fune, al diametro della fune, all'SWL, alla disposizione del ponte della nave e al disegno di installazione. La tabella fornita fornisce la gamma di selezione principale dalla dimensione nominale 100 a 320.

Q3: Il materiale, il cuscinetto e il rivestimento possono essere personalizzati?

A3: Il materiale e il trattamento superficiale possono essere confermati in base ai requisiti del progetto. La disposizione dei cuscinetti o delle boccole, i dettagli della lubrificazione e l'ambito del certificato devono essere confermati dal disegno, dalle specifiche dell'ordine e dai requisiti di ispezione.

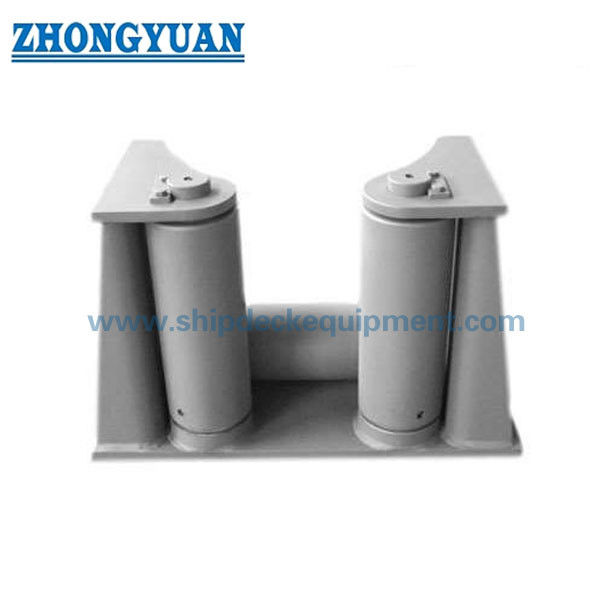

Disegno dei passacavi universali CB/T 3062 tipo A a 3 rulli per navi
