100–320 mm Fairlead universale a quattro rulli | Tipo B CB/T 3062 per ormeggio multidirezionale
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipmen |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numero di modello: | standard o personalizzati |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Based on quotation |
| Imballaggi particolari: | Esportazione di pallet standard o imballaggi personalizzati |
| Tempi di consegna: | In base ai requisiti del progetto |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | Produzione personalizzata in base alle esigenze del progetto |
|
Informazioni dettagliate |
|||
| Tipo di modello: | Tipo B. | Materiali: | Acciaio C-Mn, acciaio dolce, acciaio inossidabile |
|---|---|---|---|
| Standard: | CB/T*3062-2011 | Rullo no.: | 4 rulli |
| Diametri dei cavi in acciaio: | 14~44 mm | Diametri della corda in nylon: | 36~100 mm |
| Peso: | 112 kg~2441 kg | Trattamento superficiale: | sabbiatura a S2,5 + uno strato di inchiostro epoxi, galvanizzato, lucidato, trattamento superficiale |
| Certificati di classificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| Evidenziare: | CB/T 3062-2011 quattro passacavi del rullo,CB/T d'acciaio 3062-2011 quattro passacavi del rullo,Piattaforma di CCS che attracca attrezzatura |
||
Descrizione di prodotto
100-320 mm quattro rulli Fairlead universale CB/T 3062 Tipo B per ormeggiamento multi-direzionale
Visualizzazione del prodotto

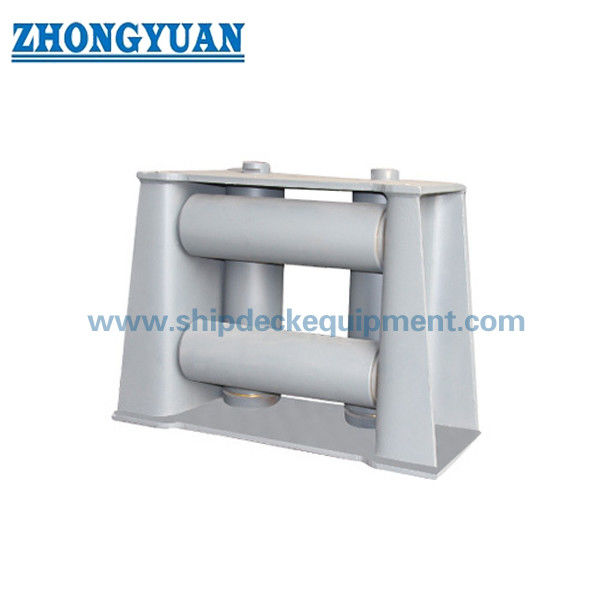

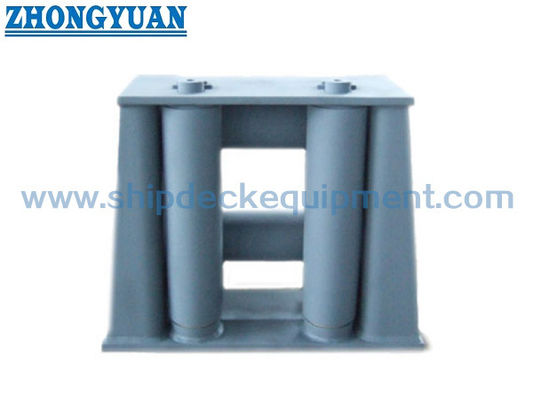

CB/T 3062 Il fairlead universale a quattro rulli di tipo B è progettato per la guida multi-direzionale delle corde di ormeggio sui ponti delle navi.
La struttura è composta da due rulli verticali e due orizzontali, che consentono la guida della corda da quattro direzioni con una migliore distribuzione del carico.
È adatto a condizioni di ormeggio complesse in cui la direzione della corda varia, fornendo un ridotto usura della corda e un funzionamento stabile.
Intelligenza ingegneristica (Perché questo progetto)
In condizioni di ormeggio multi-direzionale, il carico della corda non è distribuito in modo uniforme.
La configurazione a quattro rulli distribuisce il carico su più punti di contatto, riducendo lo stress localizzato e migliorando la sicurezza.
Questo design riduce anche al minimo la flessione e l'abrasione della corda, prolungando la durata di servizio.
Specificità rapide
Configurazione dei rulli: 4 rulli (2 verticali + 2 orizzontali) → Guida multi-direzionale
Intervallo di diametro del rullo: 100 ̊320 mm → compatibilità con la corda
Intervallo SWL: 54-533 kN → riferimento di carico
Tipo di corda: filo di acciaio / nylon / sintetico → Ampia applicabilità
Materiale: acciaio fuso / acciaio C-Mn → resistenza strutturale
Trattamento superficiale: Sa2,5 + rivestimento epossidico → resistenza alla corrosione
Standard: CB/T 3062-2011 → conformità del settore
Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore
Parametri tecnici principali (SWL e dimensione)
| Numero nominale Dimensione |
Acciaio Dia della corda. |
Corde di nylon | SWL (KN) |
B | B1 | B2 | D | H | H1 | L | L1 | L2 | L3 | t | Peso (KG) |
| 100 | 14 | 36 | 54 | 238 | 194 | 108 | 102 | 508 | 330 | 644 | 416 | 300 | 544 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 232 | 128 | 121 | 552 | 360 | 728 | 456 | 320 | 608 | 12 | 169 |
| 140 | 18 | 45 | 89 | 304 | 250 | 138 | 140 | 606 | 405 | 776 | 480 | 330 | 646 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 288 | 158 | 152 | 670 | 435 | 880 | 540 | 370 | 730 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 308 | 168 | 168 | 710 | 470 | 940 | 580 | 400 | 780 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 345 | 190 | 194 | 770 | 380 | 1030 | 620 | 420 | 850 | 20 | 620 |
| 200 | 28 | 95 | 216 | 459 | 385 | 210 | 219 | 820 | 410 | 1136 | 686 | 460 | 936 | 22 | 789 |
| 230 | 32 | 100 | 282 | 521 | 445 | 240 | 245 | 910 | 450 | 1256 | 746 | 490 | 1026 | 25 | 1067 |
| 260 | 36 | 100 | 357 | 590 | 500 | 270 | 273 | 1000 | 500 | 1430 | 850 | 560 | 1170 | 28 | 1585 |
| 320 | 44 | 100 | 533 | 714 | 620 | 330 | 325 | 1130 | 570 | 1690 | 990 | 640 | 1370 | 30 | 2441 |
Validazione e collaudo di ingegneria
L'analisi degli elementi finiti (FEA) viene eseguita per verificare la resistenza strutturale e la distribuzione del carico.
Sono stati effettuati test di carico su prodotti simili per convalidare le prestazioni SWL.
La progettazione e la fabbricazione sono conformi ai requisiti della società di classificazione.
Struttura
Roller superiore. Roller orizzontali inferiori. Roller verticali.
Confronto del tipo Fairlead
3 Fairlead → Guida direzionale standard per condizioni di carico moderato
4 Roller Fairlead → Guida multi-direzionale con una migliore distribuzione del carico e una minore sollecitazione della corda
Tipo aperto Fairlead → ingresso flessibile della corda, adatto ad angoli variabili della corda
Tipo chiuso Fairlead → percorso della corda controllato, impedisce la fuga della corda sotto carico
Suggerimento di selezione:
Per le condizioni di ormeggio complesse o per i cavi di corda multi-direzionali, si raccomanda un filo di 4 rulli.
Non sei sicuro di quale tipo di fairlead sia adatto alla tua nave?
Contattateci. Vi consiglieremo la configurazione corretta in base alle dimensioni della corda, al carico e alle condizioni di lavoro.
Ottimizzazione strutturale
Il sistema di lubrificazione ottimizzato garantisce una rotazione regolare e un funzionamento a lungo termine.
Il design del cuscinetto Bush migliora la resistenza all'usura e l'efficienza di trasferimento del carico.
L'albero del perno è progettato come componente portante primario.
Opzioni di materiale e superficie
I rulli possono essere fabbricati in acciaio completamente inossidabile o in rivestimento in acciaio inossidabile per la resistenza alla corrosione.
Si può aggiungere uno strato di protezione in materiale sintetico ai rulli per ridurre l'usura delle corde.
La superficie liscia del terreno protegge la corda e migliora la durata di servizio.
Guida alla selezione
Fase 1 Selezionare le dimensioni del rullo → in base al diametro della corda
Passo 2
Passo 3
Fase 4
Fase 5
Se avete bisogno di aiuto per selezionare la dimensione o il carico corretto, contattateci per il supporto tecnico.
Attributi personalizzati
Struttura a quattro rulli → controllo multi-direzionale
Progettazione verificata FEA → resistenza affidabile
SWL testato → prestazioni comprovate
Cuscinetto → rotazione liscia
Opzioni resistenti alla corrosione → durata prolungata
Guida alla ricerca
Indicare il diametro della corda, il tipo di corda, il carico richiesto, la posizione di installazione e il requisito di certificazione.
Se non sapete quale modello è adatto alla vostra nave, contattateci per un supporto tecnico.
Come funziona
La corda passa attraverso più rulli, distribuendo il carico e la direzione di guida riducendo l'attrito e l'usura.
Applicazioni
Atterraggio delle navi. Operazioni di rimorchio. Navi di supporto offshore. Guida multi-direzionale delle corde.
Certificazioni e vantaggi
Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore
Disegno e foto
Disponibilità di disegni generali e foto del prodotto
Ordinazione
MOQ: 1 unità. Consegna: 30 ¢ 60 giorni. Personalizzazione disponibile.
Domande frequenti
D1: Perché usare il fairlead a quattro rulli?
A: per la distribuzione del carico in più direzioni e la riduzione dell'usura delle corde.
D2: Come viene verificata la resistenza?
R: Attraverso analisi FEA e test di carico.
Q3: I rulli possono essere personalizzati?
R: Sì, sono disponibili protezioni in acciaio inossidabile o sintetiche.
