2 & 3 Roller Universal Fairlead per Nave | JIS F 2020-1979 Tipo A/B1/B2

2 & 3 Rulli Boccaporto Universale per Ormeggio Navi | Tipo JIS F 2020-1979 A/B1/B2

Panoramica del Prodotto

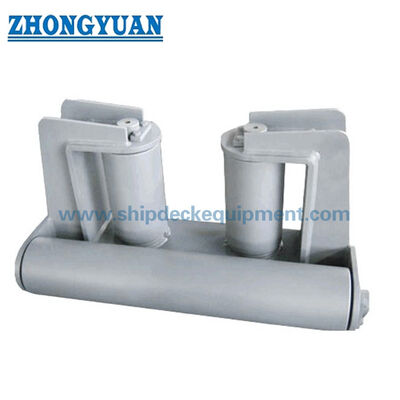

Il boccaporto a rulli in lamiera JIS F 2020-1979 di piccole dimensioni è un boccaporto compatto utilizzato per la guida delle cime di ormeggio, movimentazione carichi e imbarcazioni. Nel linguaggio degli acquisti internazionali, i prodotti di questa forma sono anche comunemente descritti come boccaporti universali a 2 o 3 rulli. Lo standard definisce tre configurazioni: il Tipo A utilizza due rulli verticali e un rullo orizzontale; il Tipo B1 utilizza un rullo verticale e un rullo orizzontale; il Tipo B2 è la disposizione speculare del Tipo B1.

La configurazione originale JIS utilizza rulli di diametro approssimativo di 76,3 mm. Versioni più grandi da 101, 135 e 168 mm nella serie di prodotti fornita dovrebbero essere considerate configurazioni ingrandite specifiche del progetto piuttosto che dimensioni standard JIS F 2020. Per richieste di sostituzione o nuove costruzioni, l'acquirente dovrebbe quindi confermare la disposizione richiesta Tipo A/B1/B2, il percorso della cima, la geometria di installazione, il disegno approvato, il materiale e la base di carico del progetto prima della produzione.

Specifiche Rapide

• Tipo di prodotto: boccaporto a rulli 2/3 sul ponte → disposizione compatta per la guida delle cime in posizioni sul bordo del ponte e sul fianco della nave.

• Standard: JIS F 2020-1979 → il nome ufficiale dello standard è Rulli Terminali sul Ponte in Lamiera (Piccole Dimensioni).

• Tipo A: 3 rulli, 2 verticali + 1 orizzontale → configurazione standard a tre rulli.

• Tipo B1 / B2: 2 rulli, 1 verticale + 1 orizzontale → il Tipo B2 rispecchia la disposizione del rullo verticale e dell'artiglio del Tipo B1.

• Diametro rullo standard: circa 76,3 mm → configurazione JIS originale; versioni più grandi da 101 / 135 / 168 mm richiedono la conferma del disegno di progetto.

• Massa calcolata di riferimento: Tipo A 20,6 kg; Tipo B1 / B2 17,7 kg → valori di riferimento standard per la configurazione originale.

• Base materiale standard: struttura principale in acciaio SS41, tubo rullo SGP o STPG38, boccola in fusione di bronzo BC6 o ottone YBsC2 → equivalenti moderni richiedono approvazione di progetto.

• Base di ispezione: condizione visiva, conformità dimensionale e funzionamento regolare dei rulli → controlli chiave prima della spedizione.

Parametri Tecnici Principali

Riferimento configurazione standard JIS F 2020-1979:

Dati ingranditi specifici del progetto forniti per questa serie di prodotti:

Guida alla Selezione e Richiesta

Passo 1: Confermare Tipo A, Tipo B1 o Tipo B2 dal disegno della nave. Il Tipo A è la forma a 3 rulli; i Tipi B1 e B2 sono disposizioni speculari a 2 rulli.

Passo 2: Confermare le informazioni sulla cima, inclusi tipo di cima, diametro della cima, direzione normale di guida e percorso sul bordo del ponte. Non dedurre il SWL del boccaporto dal diametro del rullo.

Passo 3: Confermare la configurazione standard o ingrandita. La disposizione JIS originale utilizza rulli di circa 76,3 mm; le versioni ingrandite da 101 / 135 / 168 mm richiedono un disegno di progetto approvato.

Passo 4: Confermare la posizione di installazione, lo spazio disponibile, la disposizione della fondazione / saldatura, il rinforzo locale del ponte e l'accesso per l'ispezione e la lubrificazione dei rulli.

Passo 5: Confermare i gradi dei materiali o gli equivalenti moderni approvati, il sistema di preparazione superficiale e rivestimento, la quantità, il certificato / requisito di ispezione, la destinazione e il tempo di consegna richiesto.

Passo 6: Per lavori di sostituzione, fornire una foto del boccaporto esistente e un disegno dimensionale in modo che il Tipo, la disposizione speculare e l'interfaccia di montaggio possano essere verificati prima della produzione.

Struttura

Corpo in lamiera | Rullo Orizzontale | Rullo/i Verticale/i | Assi Rulli | Boccole Bronzo / Ottone | Piastra di Fissaggio Asse | Ingrassatore | Struttura di Montaggio sul Ponte

Vantaggi di Progettazione / Ingegneria / Qualità

• Guida della cima specifica per tipo → il Tipo A fornisce due posizioni di contatto verticali più un rullo orizzontale; i Tipi B1 / B2 forniscono un rullo verticale su un lato con disposizioni speculari sinistra / destra.

• Superfici di contatto della cima rotanti → i rulli cambiano la direzione di guida della cima riducendo il contatto per scorrimento contro i bordi fissi in acciaio del ponte.

• Disposizione perno-boccola manutenibile → lo standard include assi rulli, boccole e ingrassatori sostituibili, supportando l'ispezione e la lubrificazione in servizio.

• La distinta materiali è specifica per componente → corpo, rulli, assi e boccole utilizzano gruppi di materiali diversi anziché una designazione generica.

• L'ispezione standard si concentra sulla qualità rilevante per il servizio → la finitura deve essere priva di difetti dannosi, le dimensioni devono essere conformi e i rulli devono funzionare senza intoppi.

• L'ingegneria di sostituzione dovrebbe verificare la mano e l'interfaccia → i Tipi B1 e B2 sono disposizioni speculari, quindi il layout esistente della nave dovrebbe essere controllato prima della fabbricazione.

Attributi Personalizzati

• Standard: JIS F 2020-1979 → standard di riferimento per boccaporti terminali sul ponte in lamiera di piccole dimensioni.

• Tipo: A / B1 / B2 → il Tipo A è a 3 rulli; i Tipi B1 / B2 sono disposizioni speculari a 2 rulli.

• Diametro Rullo Standard: Circa 76,3 mm → configurazione JIS originale.

• Dimensioni Ingrandite Specifiche del Progetto: 101 / 135 / 168 mm → non sono dimensioni JIS standard; è richiesto un disegno approvato.

• Base Materiale Standard: SS41 / SGP o STPG38 / BC6 o YBsC2 → gradi JIS legacy e distinta materiali specifica per componente.

• Boccola e Lubrificazione: Boccola in fusione di bronzo o ottone con ingrassatore → supporta la rotazione e la manutenzione del rullo.

• SWL / Carico di Progetto: Da confermare → nessun SWL del prodotto dovrebbe essere derivato dalla tabella del diametro dei rulli fornita.

• Protezione Superficiale: Secondo le specifiche del progetto → sabbiatura, rivestimento marino, finitura in acciaio inossidabile o altri sistemi sono opzioni di fornitura specifiche del progetto.

• Requisito Certificato: Secondo l'ambito dell'ordine → la documentazione del produttore o il coinvolgimento della classe sono soggetti ai requisiti del progetto e alla procedura di approvazione.

Come Funziona

La Cima si Avvicina al Boccaporto sul Ponte → La Cima Contatta il Rullo Orizzontale / Verticale Richiesto → Il Rullo Ruota per Ridurre il Contatto per Scorrimento → La Direzione di Guida della Cima Cambia → Le Forze Risultanti si Trasferiscono Attraverso il Corpo del Boccaporto alla Struttura di Supporto della Nave

Applicazioni

Guida Cime di Ormeggio Navi | Imbarcazioni da Lavoro | Rimorchiatori | Navi di Servizio Portuale | Posizioni di Guida Cime sul Bordo del Ponte | Guida Cime per Movimentazione Carichi | Disposizioni per Movimentazione Imbarcazioni | Progetti di Sostituzione

Certificazioni e Vantaggi

L'ambito di ispezione e certificazione deve essere confermato prima del preventivo. Certificati materiali, registri di ispezione del produttore, controlli dimensionali, ispezione del funzionamento dei rulli e presenza della società di classificazione possono essere organizzati in base ai requisiti del progetto e all'ambito dell'ordine.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di Prova del Produttore.

Disegno e Foto

FAQ

D1: Qual è la differenza tra JIS F 2020 Tipo A, Tipo B1 e Tipo B2?

R1: Il Tipo A è la disposizione a tre rulli con due rulli verticali e un rullo orizzontale. Il Tipo B1 utilizza un rullo verticale e uno orizzontale, mentre il Tipo B2 rispecchia la disposizione del rullo verticale e dell'artiglio del Tipo B1. Il tipo corretto dovrebbe essere preso dal layout della nave o dal disegno di sostituzione.

D2: Sono 101, 135 e 168 mm dimensioni standard JIS F 2020?

R2: No. La configurazione originale JIS F 2020-1979 utilizza rulli di diametro approssimativo di 76,3 mm. Le versioni da 101, 135 e 168 mm di questa serie di prodotti sono configurazioni ingrandite specifiche del progetto e dovrebbero essere prodotte solo su disegno approvato.

D3: Cosa si dovrebbe confermare prima di ordinare un boccaporto sostitutivo o ingrandito?

R3: Confermare Tipo A/B1/B2, disposizione rulli, percorso e diametro cima, dimensioni effettive di montaggio, lato di installazione, materiale, rivestimento, base di carico del progetto, requisito del certificato e disegno o foto della nave esistente. Per la sostituzione del Tipo B, confermare se è richiesta la disposizione B1 o la speculare B2.
